Весы платформенные

Обзор моделей платформенных весов на российском рынке
Ю. Полярин, к.т.н., ведущий научный сотрудник ФГУ НИИПХ

Из всех типов весов, которые применяют на складах, наиболее популярны платформенные (товарные) весы. Их исполнение отличается большим разнообразием, и это объясняется прежде всего тем, что для таких весов характерно наличие одного и более грузоприемных устройств. Существует множество моделей такого оборудования, различающихся по конструктивным признакам. Например, к группе механических весов относятся гирные, шкальные, шкально-гирные, циферблатные, к группе электронно-механических – весы с датчиками на основе тензорезисторного и частотного принципов действия. Тип платформенных весов выбирают исходя из принятой технологии ПPTC работ. Так, при взвешивании грузов, уложенных на поддоны, применяют весы стационарные, низкопрофильные с пандусами, передвижные и др.

Платформенные стационарные весы предназначены в основном для взвешивания тарно-штучных грузов, особенно громоздких, длинномерных или перевозимых на поддонах при помощи погрузчиков и на тележках. Эти весы устанавливают в закрытых складах, под навесами, на железнодорожных платформах. Пределы взвешивания стационарных платформенных весов обычно лежат в диапазоне от 500 до 5000 кг, а высота платформы – 150…200 мм. Их монтируют на одном уровне с полом склада, заглубляя в приямке, который должен быть снабжен стоком для слива воды. Разновидностью таких устройств являются различные модели низкопрофильных весов, устанавливаемых на полу склада без устройства приямков. Высота их платформы составляет 40…60 мм, груз на них можно легко завезти по пандусу с помощью ручной тележки. Такие весы мобильны и легко встраиваются в уже существующую на предприятии технологию ПPTC работ.

В настоящее время наиболее широкое распространение для статического взвешивания получили электронные весы. Установленные на многих отечественных предприятиях десятилетия назад механические (рычажные) весы заменяют весами с электромеханическим уравновешивающим устройством или модернизируют. Модернизацию механических моделей, которая предусматривает демонтаж рычажной системы и установку грузоприемной платформы на весоизмерительные датчики в сборе с узлами встройки в весовые терминалы, сегодня проводят многие фирмы, выпускающие современное весовое оборудование.

Платформенные весы оснащают в основном тремя видами датчиков: работающими по принципу электромагнитной компенсации, струнного типа и электротензометрическими. Весы с датчиками первого типа обеспечивают наибольшую точность взвешивания, однако в этих конструкциях используются сложные технические решения, а значит, они дороги. Отличительной чертой весов с датчиками струнного типа, в которых применяется частотно-модулированный принцип действия, является возможность определять массу груза в широких диапазонах и с высокой точностью в каждом из диапазонов.

Тем не менее в настоящее время из электронных наибольшее распространение получили весы с электротензометрическими датчиками, наиболее оптимальные по соотношению цена/качество, их комплектуют тензорезисторными или полупроводниковыми датчиками. Все современные электромеханические весы допускают оснащение принтерами для печати документов (чеков) на взвешиваемые грузы, интерфейсами для связи с компьютером, сетью или другими весами, что позволяет автоматизировать учет и организацию складских операций. Модельный ряд весов, используемых в настоящее время в России, довольно широкий.

Группа компаний «ФизТех» производит платформенные весы разной конструкции. Во всех моделях использованы датчики с пылевлагозащитой не ниже IР66, а в некоторых – с максимально возможным классом защиты IР68. Большинство весов имеют варианты исполнения с рабочим диапазоном температур от –40 до +80 °С, поэтому их можно применять на открытых площадках при любых погодных условиях.

Весы товарные платформенные типа BТП – самые надежные большеразмерные весы на четырех датчиках и предназначены для измерения массы грузов в самой разной упаковке и таре в рабочих дипазонах температур –20…+65 и –40…+80 °С. Их изготавливают в исполнениях «Стандарт» и «Экстра». Класс пылевлагозащиты датчиков – IР67, IР68. Небольшая высота платформы (менее 54 мм) облегчает закатывание на весы тележек; в мобильном исполнении платформу комплектуют роликами и ручками.

Технические параметры весов ВТП
Модель НПВ*, кг Дискретность, г Размеры платформы, мм
ВТП-300 300 100 1000х1000, 1000х1250
ВТП-600 600 200 1000х1000, 1000х1250, 1000х1500
ВТП-1,5Т 1500 500 1000x1250, 1000x1500, 1500x1500, 1500x2000
BTП-3Т 3000 1000 1000x1500, 1500x1500, 1500x2000, 2000x2000
ВТП-6Т 6000 2000 1500х1500, 1500х2000, 2000х2000
*Здесь и далее НПВ – наибольший предел взвешивания.

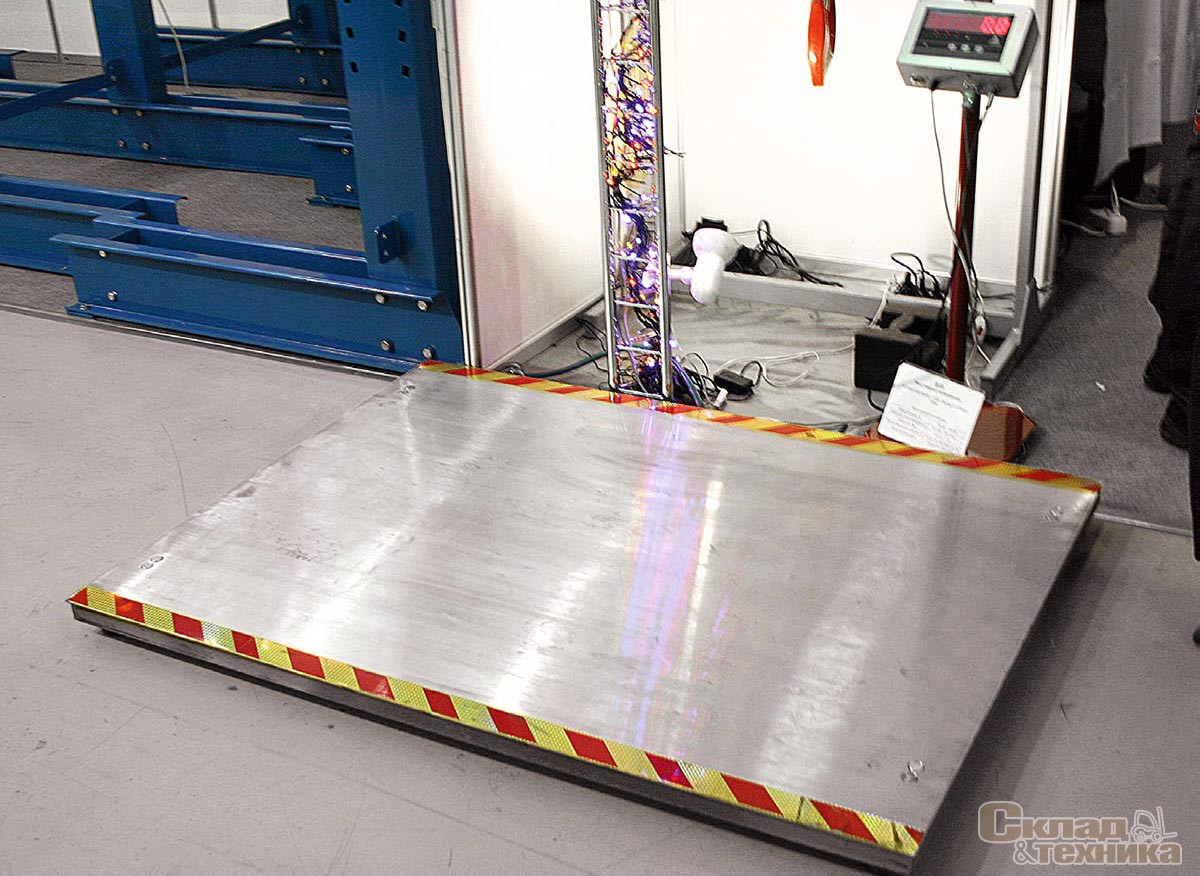

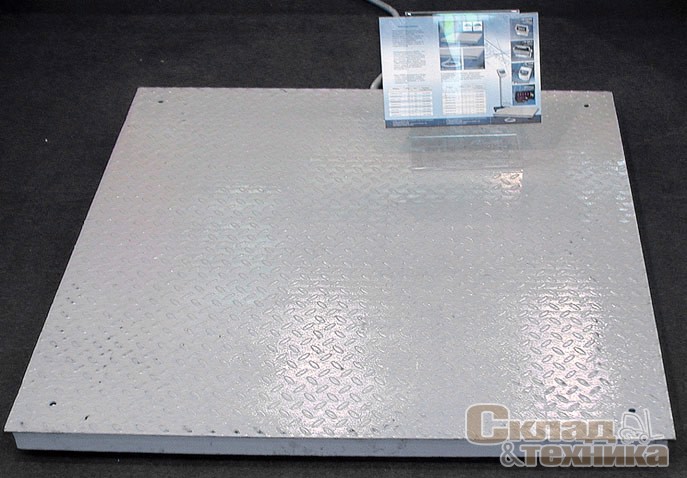

Весы товарные ВТП и низкопрофильные ПВН и ТВН «ФизТех»

Платформенные низкопрофильные весы типа ГШН – недорогие большеразмерные весы на четырех датчиках и предназначены для взвешивания тележек, ящиков, мешков и других грузов в сухих помещениях. Предельно малая высота платформы позволяет легко закатить на весы любую тележку, отсутствие бордюров дает возможность оптимально использовать площадь платформы. Класс пылевлагозащиты датчиков – IР67, рабочий температурный диапазон – от –20 до +65 °С, НПВ – от 100 до 2000 кг. Размеры платформы: 600х750, 750х1000, 1000х1250, 1000х1500 мм. Весы модели ГШН отличаются высокой точностью; их переносят вручную, а в мобильном исполнении платформу комплектуют роликами и ручками. Весовой терминал можно установить на стойке, закрепить на стене или поставить рядом с платформой.

Технические низкопрофильные модели ТВН – платформенные весы нового поколения с малыми и средними размерами платформы и одним датчиком по классу защиты IР66 и рабочим диапазоном температур –20…+65 °С. Использование высокоточного датчика веса и специальных методов калибровки позволило получить повышенную точность – до 7500 поверочных делений на всем диапазоне взвешивания (при стандартных 3000). На складах модели ТВН используют в напольном исполнении. Весовой терминал устанавливают либо на стойке, либо на стене с помощью кронштейна.

Компания кроме стационарных платформенных весов выпускает передвижные модели на колесах и с рукояткой, с помощью которых весы легко перемещают в нужное место. Они удобны для взвешивания груза, находящегося на удалении от стационарного весового оборудования, и применяются в основном на больших складах. Передвижные платформенные весы модели ТЗН-К – новая версия весов-тележки, разработанная компанией «ФизТех». На выставке «Склад. Транспорт. Логистика-2005» весы ТВН-К получили «Гран-при» в номинации «Лучшее оборудование для АПК».

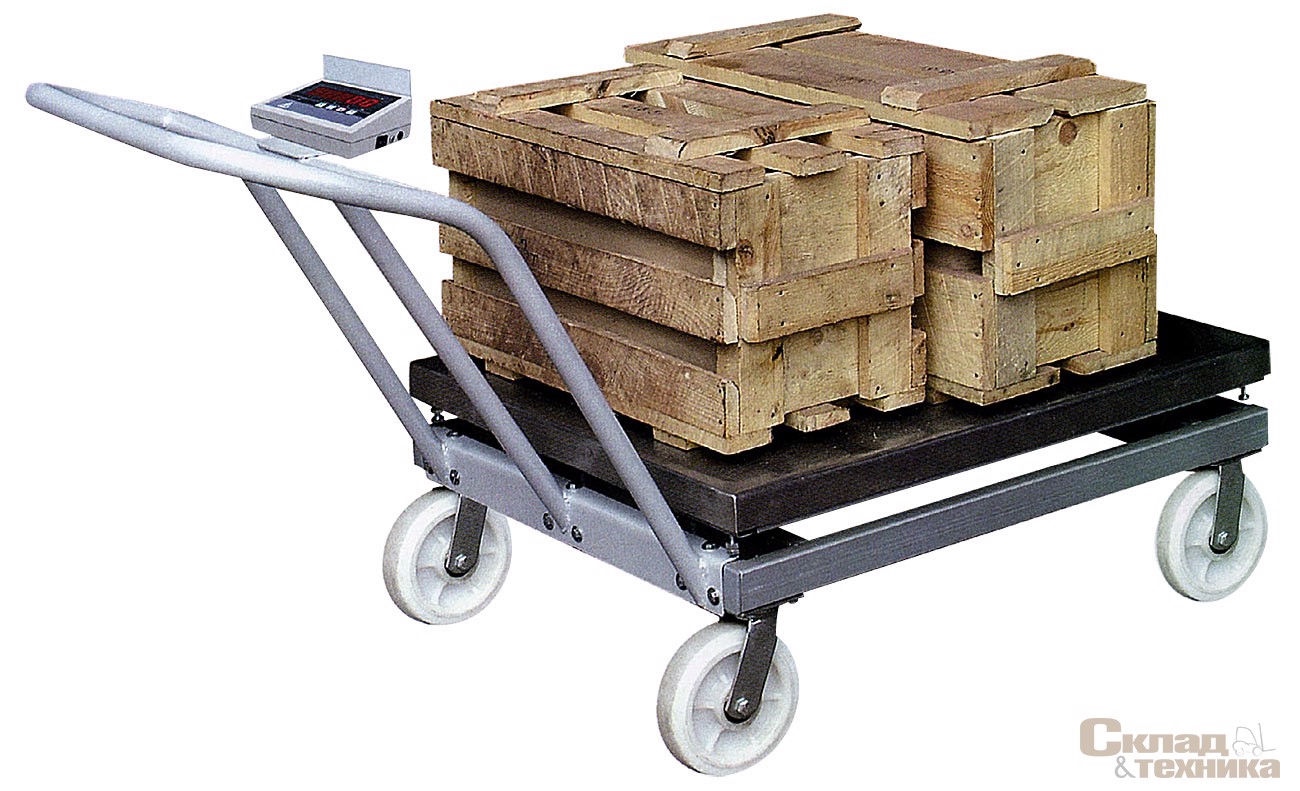

Передвижные платформенные весы ТЗН-К
Параметры напольных весов TВН
Модель НПВ, кг Дискретность, г Размеры платформы, мм
ТВН-100 300 20 550х340
ТВН-150 150 20 550х340, 550х550, 700х490
ТВН-300 300 50 550х550, 700х490, 1000х800, 1200х1000
ТВН-600 600 100 700х490, 1000х800, 120х1000
ТВН-1000 1000 200 1000х800, 120х1000
ТВН-1500 1500 500 1000х800, 1200х1000

«Весоизмерительная компания «Тензо-М» предлагает платформенные весы трех типов:

  • ВПА – платформенные передвижные c малой массой благодаря конструкции на одном тензодатчике. НПВ весов – от 5 до 500 кг;
  • ВПП (ВПВ) – платформенные весы с НПВ от 500 кг до 30 т и широким диапазоном возможностей;
  • ВПН – низкопрофильные весы для взвешивания грузов, транспортируемых на тележках.

Отличительная особенность весов ВПА – удобные для потребителя размеры платформы – 600х600 мм. Крышка платформы выполнена из нержавеющей стали.

Параметры весов типа BПH и ВПП(н)
Модель НПВ, кг Размеры платформы, мм Дискретность, кг
ВПН-05 500 1000…1200х1000…1200 0,1
ВПН-1 1000 1000…1200x1000…1700 0,2
ВПН-2 2000 1100…1200x1500…1700 0,5
ВПП(н)-05 500 1000х1400 0,1
ВПП(н)-1 1000 1000х1400 0,2
ВПП(н)-2 2000 1000х1400 0,5

Весы серии ВПП представлены в трех ценовых диапазонах. В первом из них находятся весы ВПП «Спектр-Эконом» – это экономичный вариант платформенных весов: у них заданная комплектация и стандартный размер грузоприемной платформы из конструкционной стали – 1200х1500 мм. Весы всегда есть в наличии на складе.

При выборе весов ВПП «Спектр-Стандарт» пользователь имеет возможность выбрать размер грузоприемной платформы, сталь (конструкционная или нержавеющая), тип весового терминала, а также исполнение (с расширенным диапазоном рабочих температур –30…+40 °С или взрывозащищенное). НПВ весов «Спектр-Стандарт» варьирует от 500 кг до 5 т.

Весы ВПП «Спектр-Профи» имеют все преимущества серии «Спектр-Стандарт», а предназначены они не только для напольной установки, но и для работы в приямке. В их конструкции предусмотрены специальные люки для удобного доступа к датчикам. По желанию заказчика весы могут быть выполнены с любыми размерами платформы, а также с НПВ до 30 т.

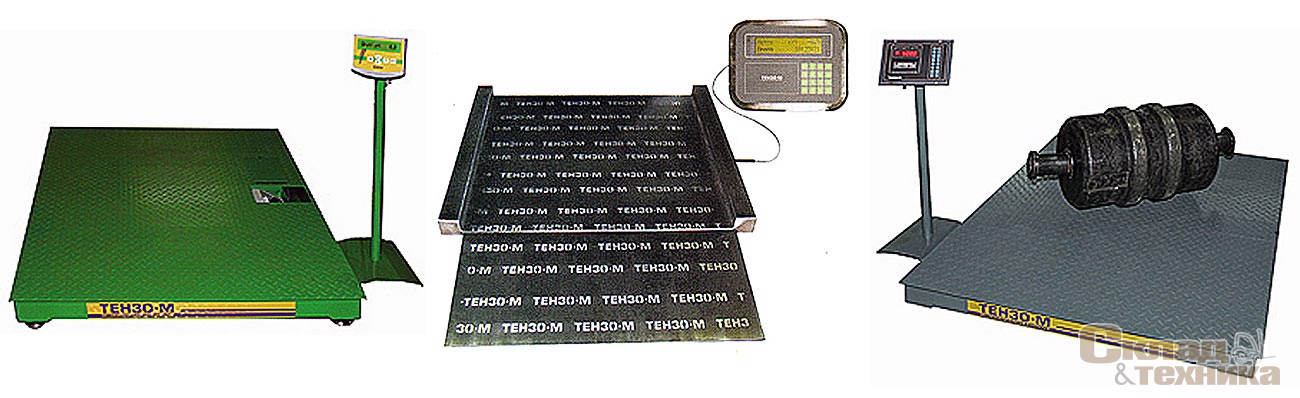

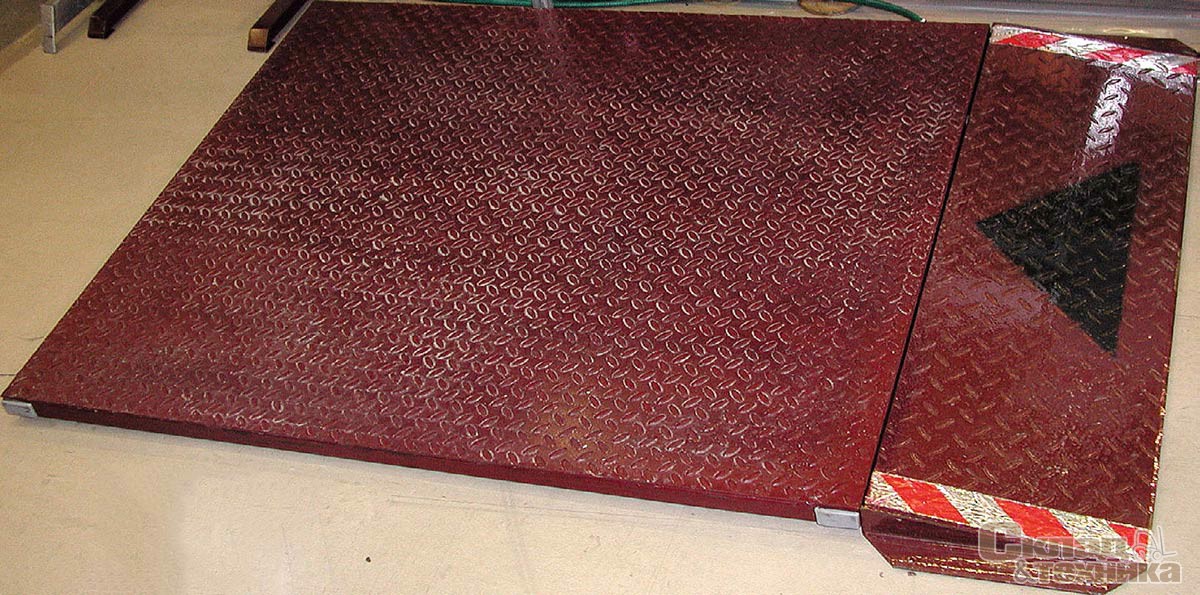

Весы типов ВП («Спектр-эконом» и «Спектр-профи») и ВПВ «Тензо-М»

Для задачи взвешивания тележек с продуктом без необходимости встраивания весов в приямок компания «Тензо-М» предлагает использовать низкопрофильные весы типа ВПН. Высота платформы небольшая – всего 45 мм, а поставляют весы с одним или двумя заездными пандусами. Платформа изготавливается путем гибки цельного листа стали, что значительно улучшает гигиенические свойства весов благодаря отсутствию сварочных швов. К бесспорным преимуществам этих весов надо отнести степень защиты IP68 за счет использования тензодатчиков из 100%-но нержавеющей стали и специальной соединительной коробки.

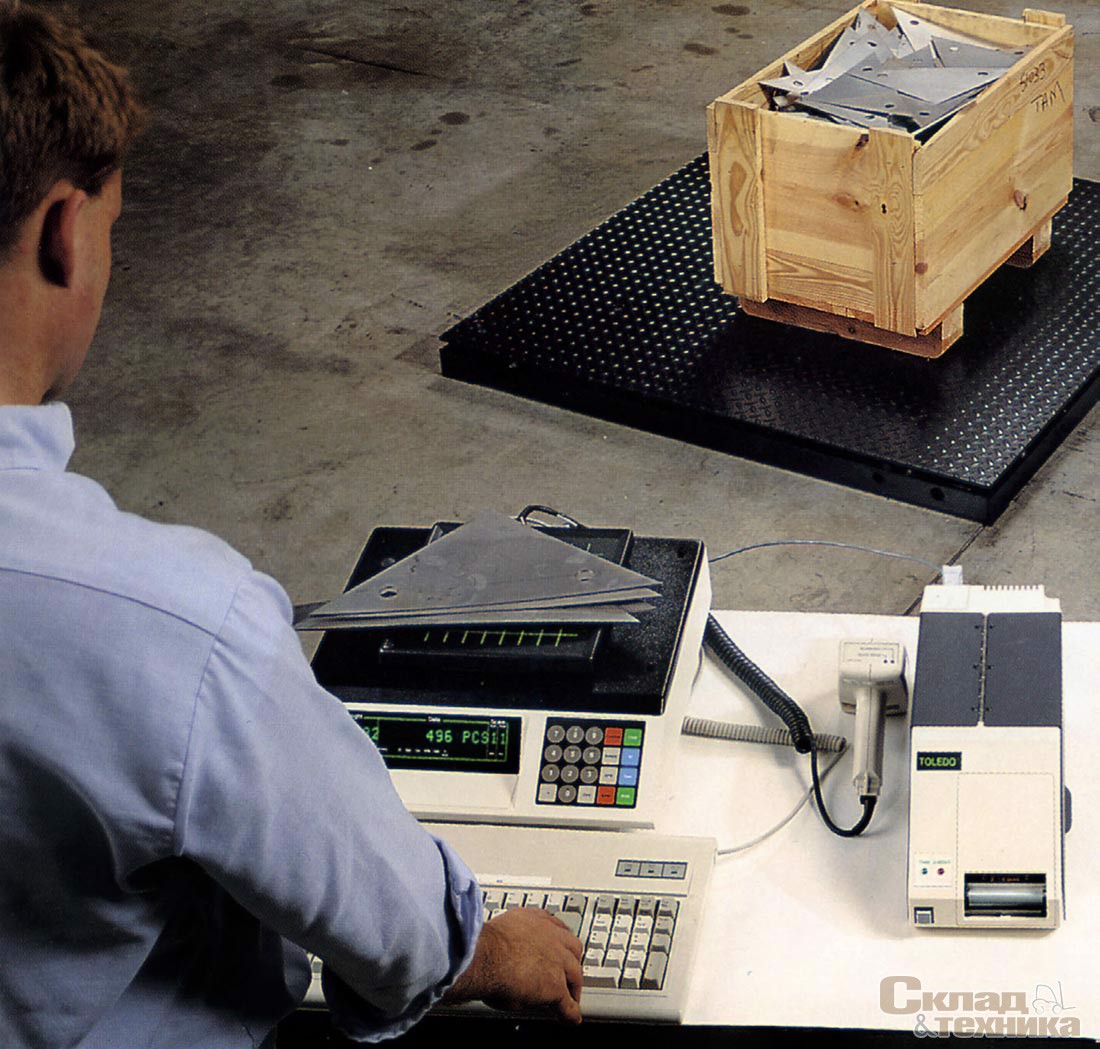

Высокоточные платформенные весы для любых условий эксплуатации выпускает швейцарская компания Мettler Toledo. На советском рынке продукция компании появилась еще в 1980-е годы, а с 1996-го в Москве действует ее представительство.

Параметры весов типов BПП и ВПВ
Серия Модель HПB, кг Размеры платформы, мм Дискретность, кг
«Спектр-эконом» ВПП-1 1000 1200x1500 0,2
ВПП-2 2000 1200x1500 0,5
ВПП-3 3000 1200x1500 1,0
«Спектр-стандарт» ВПП-05 500 1000x1000; 1000x1500; 1500x1500 0,1
ВПП-1 1000 1000x1000; 1000x1500; 1500x1500; 1500x2000 0,2
ВПП-2 2000 1000x1500; 1500x1500; 1500x2000; 2000x2000 0,5
ВПП-3 3000 1000x1500; 1500x1500; 1500x2000; 2000x2000 1,0
ВПП-5 5000 1500x1500; 1500x2000; 1500x3000; 2000x2000; 2000x3000 1,0
«Спектр-профи» ВПВ-05 500 1000x1000; 1000x1500; 1500x1500 0,1
ВПВ-1 1000 1000x1000; 1000x1500; 1500x1500; 1500x2000 0,2
ВПВ-2 2000 1000x1500, 1500x1500, 1500x2000, 2000x2000 0,5
ВПВ-3 3000 1000x1500, 1500x1500, 1500x2000, 2000x2000 1,0
ВПВ-5 5000 1500x1500, 1500x2000, 1500x3000, 2000x2000, 2000x3000 1,0
ВПВ-10 10 000 1500x2000, 1500x2500, 1500x3000, 1500x4000, 2000x2000, 2000x2500, 2000x3000, 2000x4000, 2250x4000, 2250х5000 2,0
ВПВ-15 15 000 2000…2250x2000…6000 5,0
BПB-20 20 000 2000…2250x2000…6000 5,0
ВПВ-25 25 000 2000…2250x2000…6000 5,0

Весовые платформы весов Мettler Toledo выбирают в зависимости от требуемой грузоподъемности, размеров весовой поверхности и условий эксплуатации, а весовой терминал – в зависимости от задачи взвешивания. Возможно подключение различных весовых терминалов, от самых простых до сложных интеллектуальных, свободно программируемых устройств Panther, Linx, Jaguar, 1D, 1D1 и др.

Весовые платформы подразделяются по принципам взвешивания и типам применяемых датчиков. Платформы К-типа, основанные на принципе электромагнитной компенсации, обеспечивают наибольшую точность измерения. Диапазон взвешивания у них от 15 до 20 000 кг, класс защиты – IР67. Каждая платформа оснащена датчиком с встроенным калиброванным грузом. При нажатии на кнопку калибровки менее чем за 5 с выполняются тесты самопроверки и калибровки весов.

Весы с платформой М-типа служат для работы в многодиапазонных режимах взвешивания. Основным элементом этих весов является новый надежный тензодатчик Eagle Plus. Диапазон взвешивания – от 15 до 3000 кг, класс защиты – IР67.

Весы с платформой D-типа Vertex, Lifmate, Spider представляют линию тензометрических весов с пределом взвешивания до 30 000 кг. Число датчиков варьирует от одного до четырех в зависимости от предела взвешивания и размеров платформы. Аналоговые сигналы от весовых датчиков суммируются в соединительном коробе платформы. Варианты конструктивного исполнения и классов защиты различные.

Весы с платформой типа Vertex оснащены бамперной системой ограничения хода и противоперегрузочным механизмом. Весовые датчики выполнены в герметичном исполнении.

Весы повышенной точности модели Lifmate сконструированы специально для тяжелых грузов и сложных промышленных условий применения. Они оснащены специальными грузоприемными платформами для взвешивания металлопродукции. Параметры модели МG 4500 следующие: НПВ – 20 000/ 30 000 кг; дискретность – 5/ 10 кг; размеры платформы 1500х1500, 1500х2100, 1800х1800, 1800х2400, 2100х2700, 2400х3000 мм; класс защиты – IР65. Весы платформенные модели Spider имеют широкий диапазон наибольших пределов взвешивания; НПВ – от 3 до 150 кг с одним датчиком, класса защиты IР56/ IР67, с размерами платформы от 240х300 до 400х500 мм; НПВ – от 60 до 600 кг с одним датчиком, класса защиты IР56/ IР67, с размерами платформы от 500х650 до 600х800 мм; НПВ – от 600 до 3000 кг с четырьмя датчиками, класс защиты – IР54, с размерами платформы от 1000х1000 до 1500х1500 мм. Для всех указанных моделей весов, устанавливаемых на поверхности, можно заказать подъездные рампы, а для встраиваемых весов в приямок – специальную раму.

Мettler Toledo выпускает также напольные весы с подъемной платформой, что облегчает ее очистку. Весы могут монтироваться в приямок. НПВ моделей DND, DNE, DNES – от 600 до 3000 кг, размеры платформы –от 1250х1000 до 1500х1500 мм; у моделей FE и КЕ (с пневматическим управлением подъема весовой платформы) НПВ – от 1500 до 3000 кг, размеры платформы – от 1250х1500 до 1500х2100 мм.

Компания «Скейл» поставляет на российский рынок высококачественное электронное весовое оборудование как ведущих зарубежных производителей, так и собственного изготовления для складирования и транспортировки товаров. Модельный ряд весов СКП включает модификацию грузоприемной платформы, имеющую скосы для закатывания на весы тележек.

Этот тип платформы поставляют с различными индикаторами, дополнительным оборудованием и комплектуют датчиками с классом защиты IP68, как и базовую модель. Базовый вариант платформы имеет износостойкое многослойное лакокрасочное покрытие, а для работы на пищевых предприятиях с высокой влажностью платформа может целиком выполняться из нержавеющей стали.

В стандартную комплектацию входит индикатор CI-2001А, для обеспечения счетного, процентного и компараторного режимов весы могут комплектоваться индикатором BI-100RB фирмы CAS. Индикатор весов СКП имеет интерфейс RS232.

Московское представительство южнокорейской компании CAS Corporation действует с 1994 года и координирует деятельность филиалов и дилеров в странах СНГ и Балтии. CAS выпускает платформенные весы Hercules четырех серий. Платформа у всех моделей установлена на четыре тензометрических датчика, обеспечивая надежность и долговечность конструкции. Серия Hercules P низкопрофильной конструкции с большим диапазоном размеров платформы предназначена для статического взвешивания сырья и продукции на перерабатывающих предприятиях, в складских комплексах и транспортных компаниях.

Однорамная конструкция платформы обеспечивает небольшую высоту грузоприемной поверхности над уровнем пола. Для удобства работы с платформенными и гидравлическими тележками весы комплектуют пандусами, а для установки в приямок – рамой основания. Наличие регулировочных опор позволяет оптимально установить грузоприемное устройство. Оно окрашено порошковой эмалью, что обеспечивает надежную работу при неблагоприятных условиях. Весы рекомендуются для использования при распределенных нагрузках.

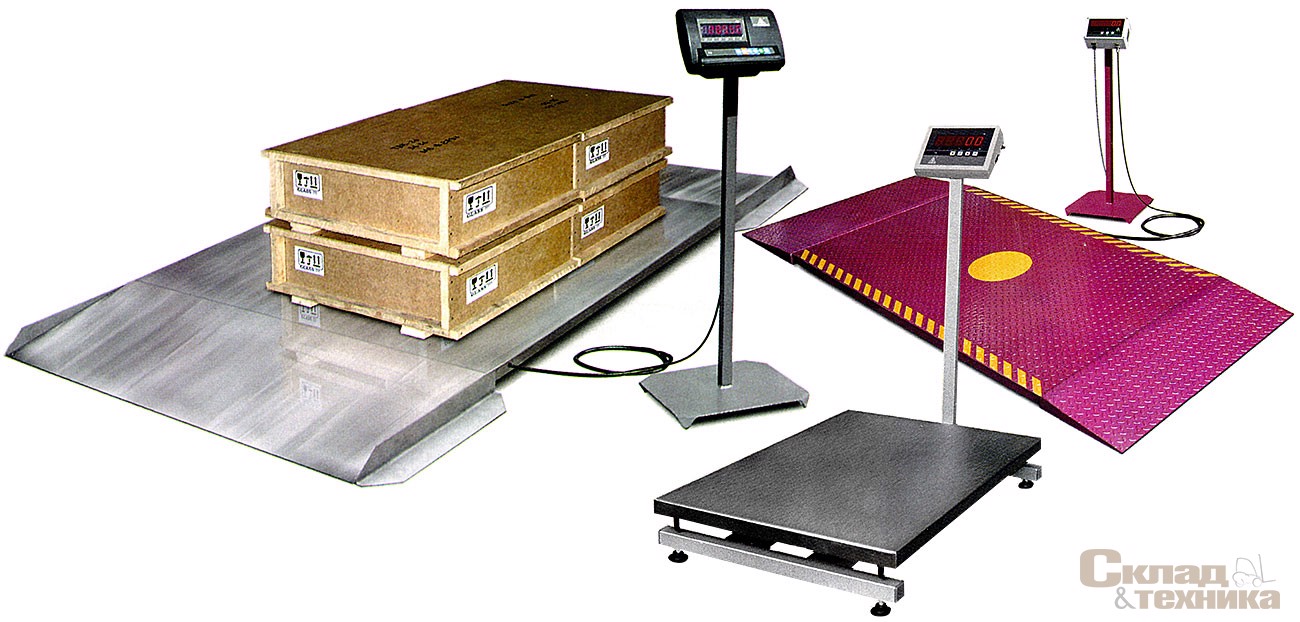

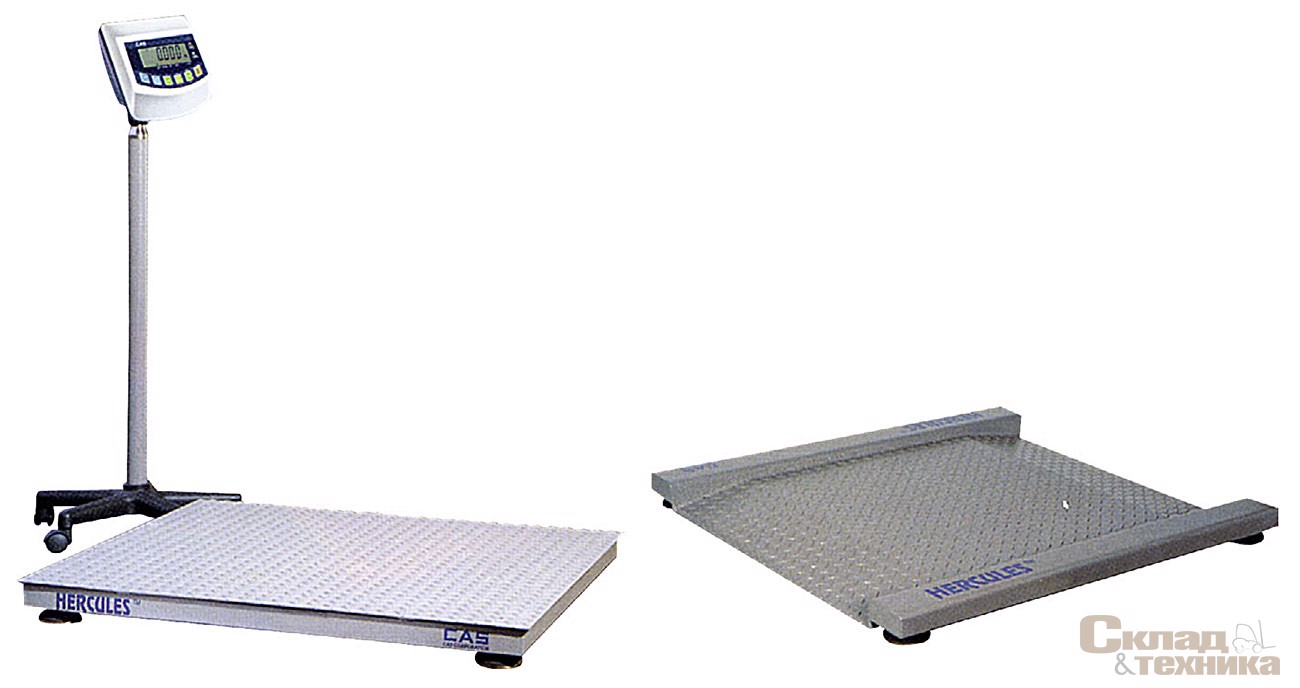

Платформенные весы серии Hercules компании CAS

Весы Hercules Т предназначены для взвешивания грузов, перемещаемых на платформенных тележках, длинномерных грузов и грузов в технологической таре.

Весы Hercules А рекомендуется использовать для работы при ударных нагрузках (работа с погрузчиками, штабелерами, электроталями). Конструкция платформы у них двухрамная, платформа установлена на четырех датчиках и «плавающей опоре», которая обеспечивает высокую точность взвешивания и защиту от боковых ударов. Для удобства работы весы можно монтировать в приямок. Грузоприемное устройство окрашено порошковой эмалью, что обеспечивает надежную работу в неблагоприятных условиях.

Универсальные платформенные весы Hercules С имеют конструкцию повышенной прочности. Применение центрального датчика высокой точности и простота подключения к компьютеру делают эти весы лучшим предложением в экономическом классе для габаритных грузов.

Платформенные весы с пандусом поставляет на наш рынок и финская фирма Tamtron Oy. Компания выпускает две модели весов – TSV с платформой размерами 1250х1250х82 мм и НПВ 3000 кг и 5000 кг, а также MSV с низким расположением платформы (1250х1250х35 мм) и НПВ 600 и 2000 кг.

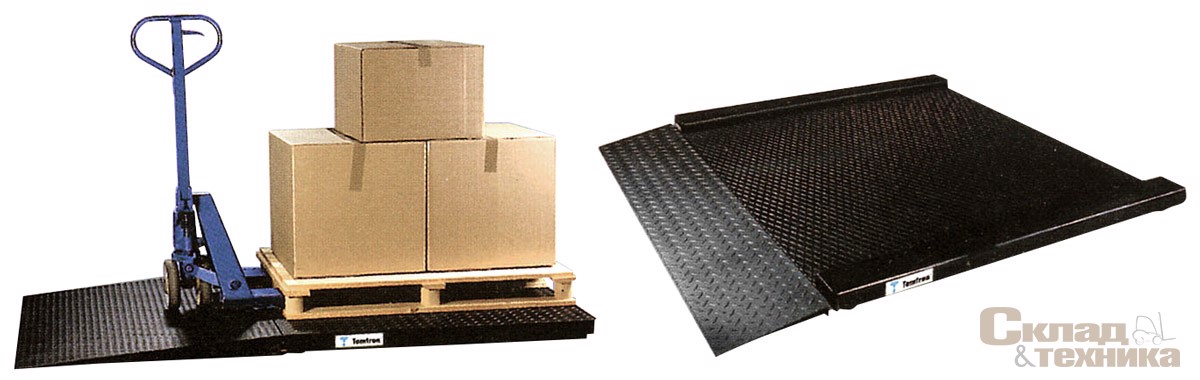

Платформенные весы TSV и MSV Tamtron
