Основные типы стеллажей и особенности их конструкции (Часть 2)

Илья Войлоков, к.т.н.,
ведущий эксперт журнала «Склад и Техника»

До начала 90-х годов прошлого века складское хозяйство любого отечественного предприятия было далеко от технологий, уже широко применявшихся на Западе. Поставки стеллажного складского оборудования, которое чаще всего используется сегодня на складах, тогда осуществлялись в основном из- за рубежа.

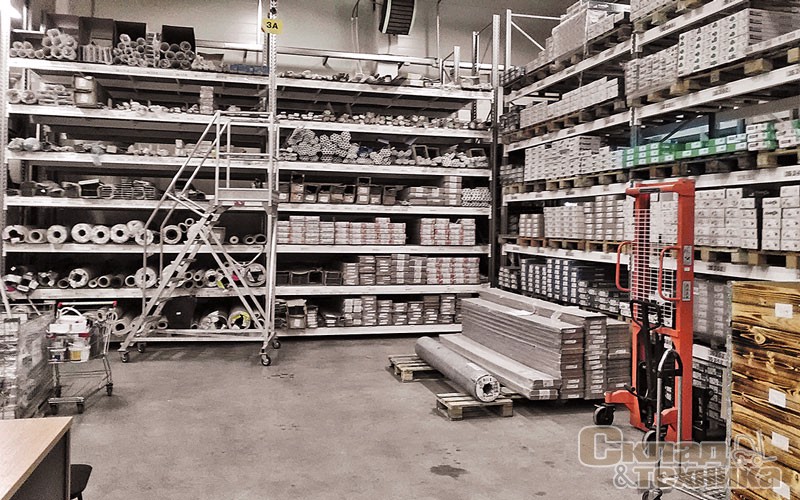

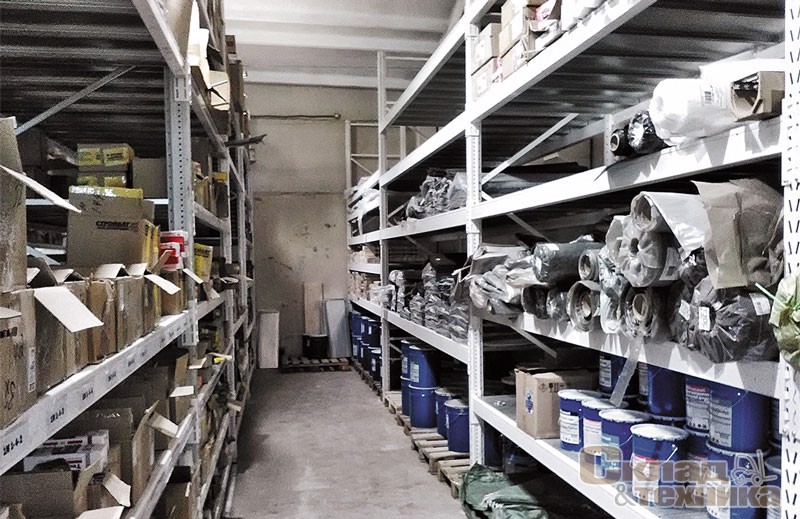

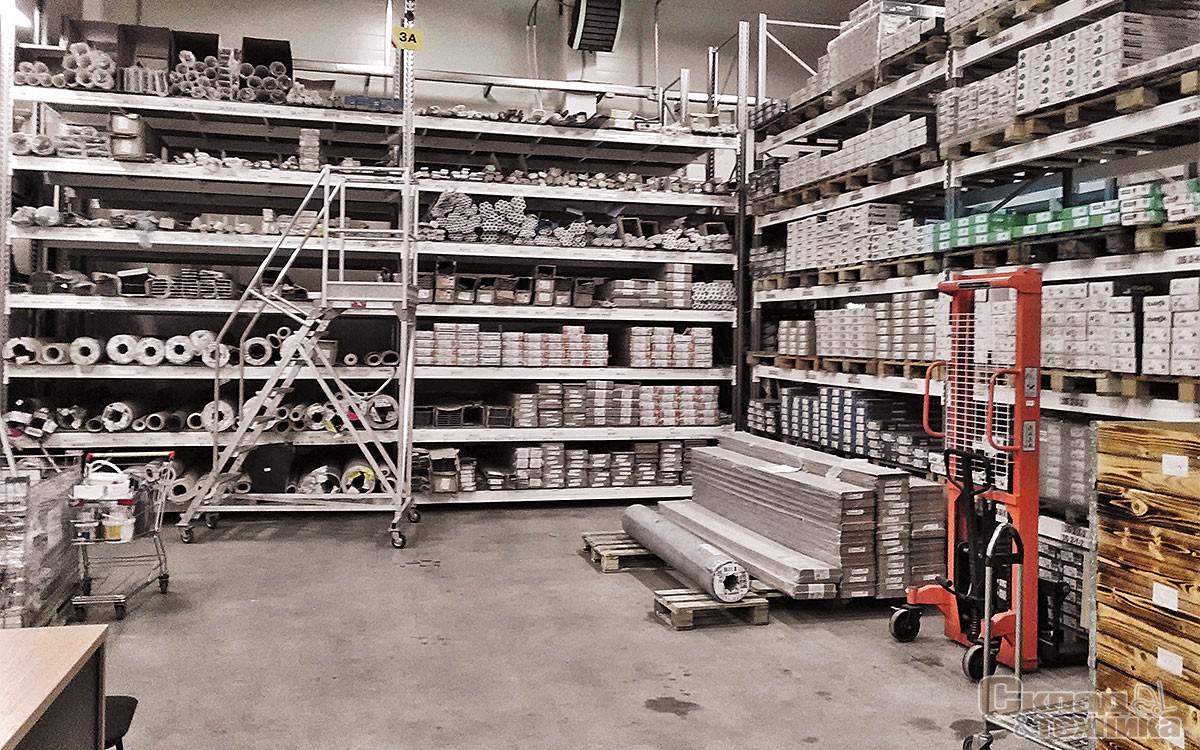

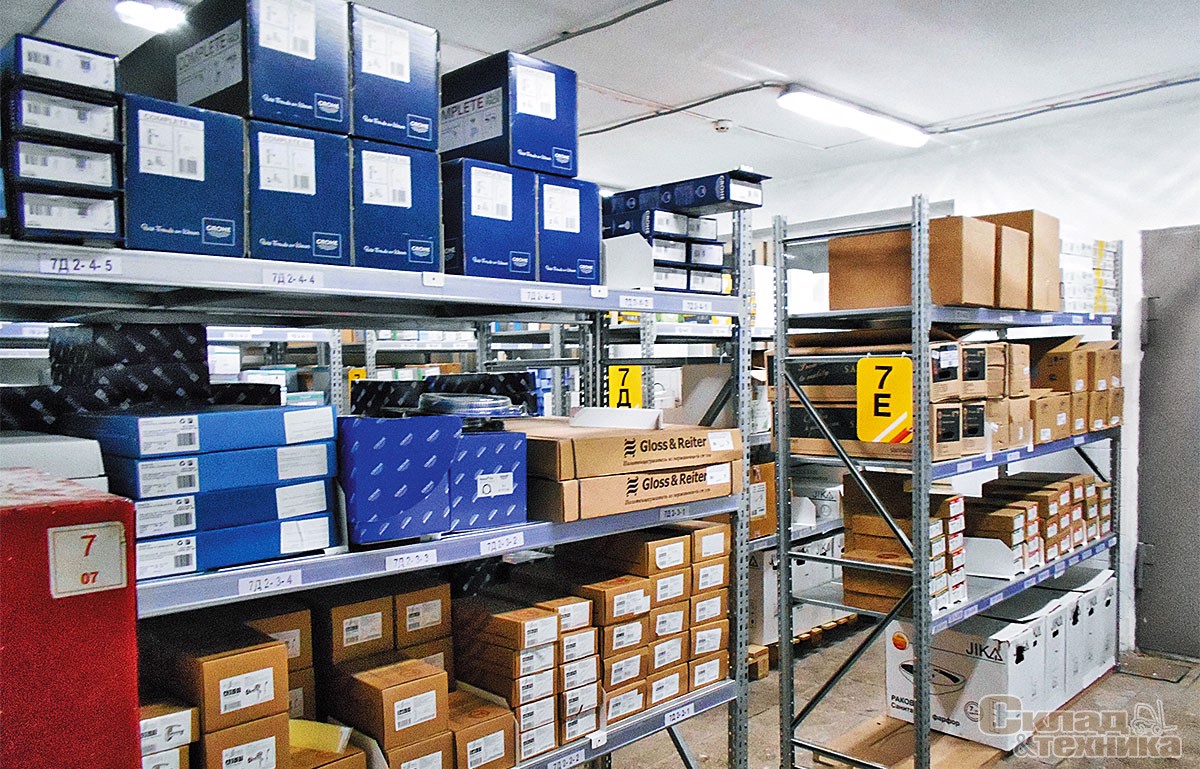

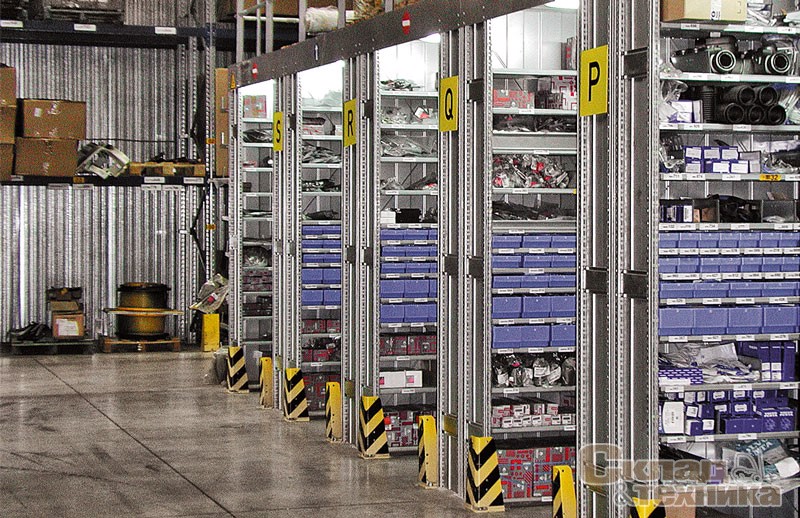

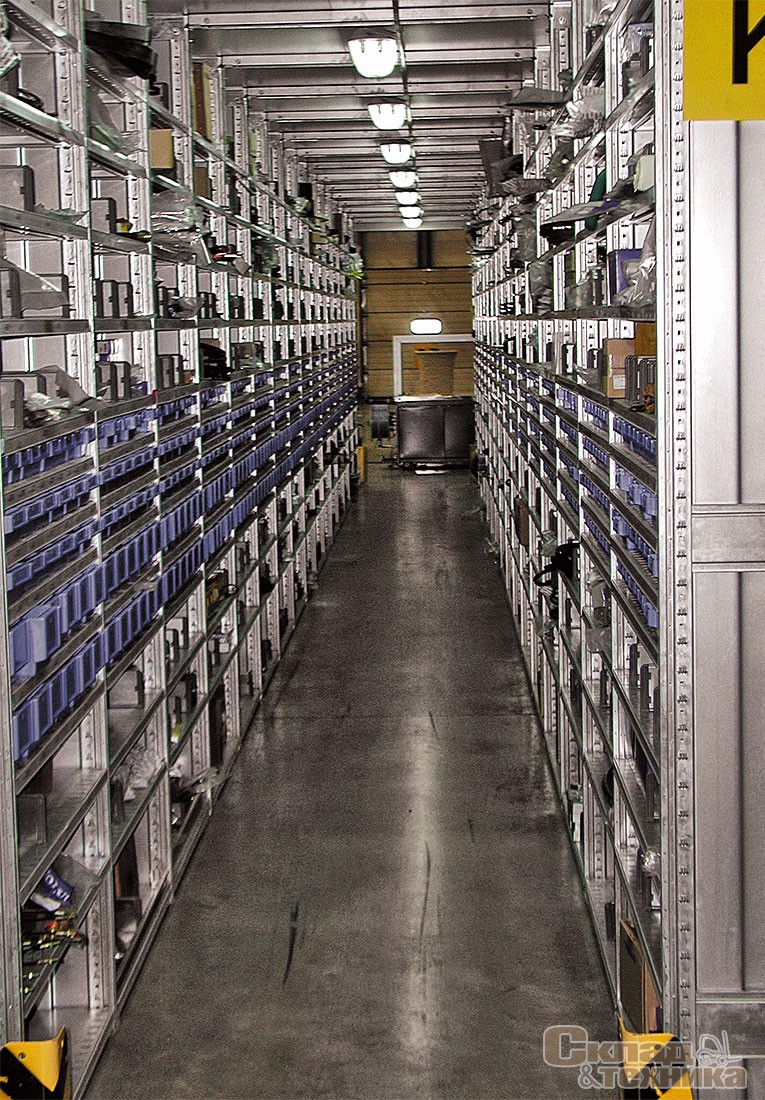

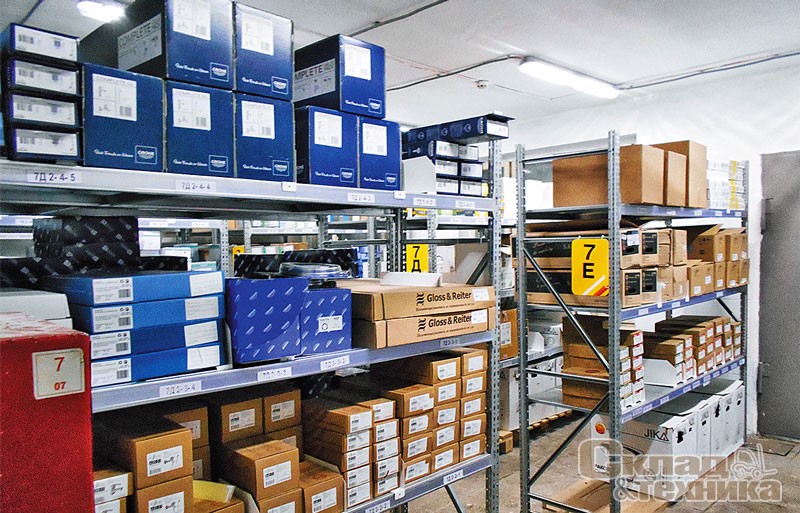

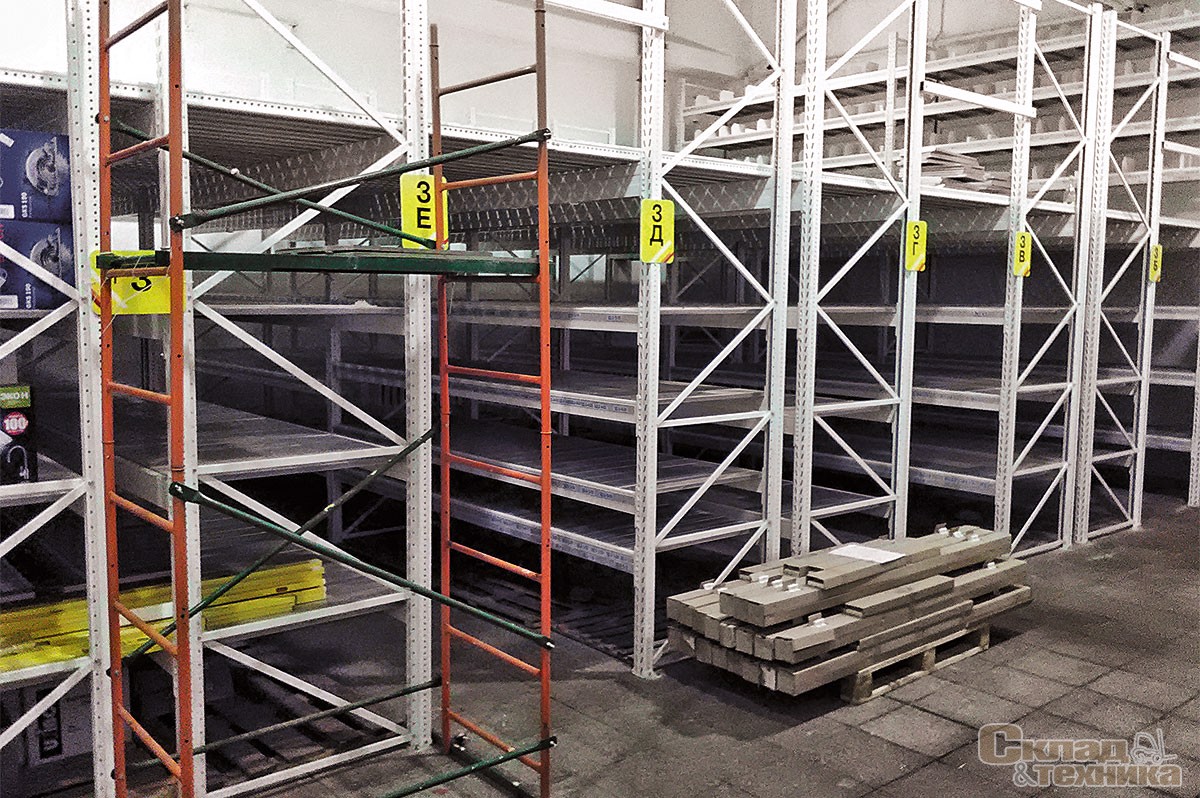

Полочные и среднегрузовые стеллажи

В отдельную группу можно выделить среднегрузовые и полочные стеллажи.

Сейчас на российском рынке представлена продукция большого количества производителей полочных стеллажей. Как правило, их системы не являются взаимозаменяемыми и не унифицированы, но это относится к производителям любых стеллажных систем.

В сравнении с фронтальными стеллажами среднегрузовой тип этого оборудования отличается оптимизированной металлоемкостью конструкции и более низкой стоимостью, что при размещении конкретного ассортимента и небольшом весе хранимого груза делает использование данного оборудования более рентабельным.

С точки зрения конструктива, полочные и среднегрузовые стеллажи аналогичны палетным (фронтальным) системам и состоят из сборно-разборных рам и балок. Крепление горизонтальной балки к вертикальной стойке осуществляется за счет кронштейнов с зацепами, что позволяет легко менять высоту хранения, не проводя разгрузку и демонтаж всей конструкции. Шаг крепления балки у каждого производителя свой и варьируется от 30 до 150 мм. Для установки конкретного по ширине типоразмера полки в балках предусмотрен специальный паз (выборка) или полка имеет специальные вырезы и надевается непосредственно на балки.

Также некоторые производители до сих пор используют болтовую систему крепления. Она не так удобна и функциональна, как система с зацепами, но незначительно дешевле.

Среднегрузовые стеллажи используются не только в терминалах и на складах, а имеют более широкое применение. За счет меньших габаритов их можно устанавливать на производстве, в бытовых помещениях, торговых залах и архивах. Хорошая грузоподъемность и адаптируемость под конкретные цели и задачи делает среднегрузовые и полочные стеллажи хорошей альтернативой фронтальным конструкциям.

Материалом полки может служить любой материал в форме плит: фанера, ДСП, ЦСП, ПВЛ или решетчатый сварной настил. Производители систем также гнут полки из оцинкованного листа разной толщины в зависимости от требований заказчика и нагрузки. В случае особых требований ГО и ЧС в полках могут быть сделаны отверстия или перфорация. Это необходимо для того, чтобы при возникновении пожара вода из системы пожаротушения, как правило, расположенной под кровлей, могла свободно достичь зоны возникновения огня на низких уровнях хранения. Правда, при плотном размещении коробок или грузов воде будет трудно проникнуть на другой уровень хранения, в зону возгорания. Тем не менее, использование так называемого перфорированного настила часто рекомендуется и прописывается в соответствующих разделах разрабатываемой проектной и нормативной документации как жесткое требование к устанавливаемому технологическому, т.е. стеллажному оборудованию.

Мезонины

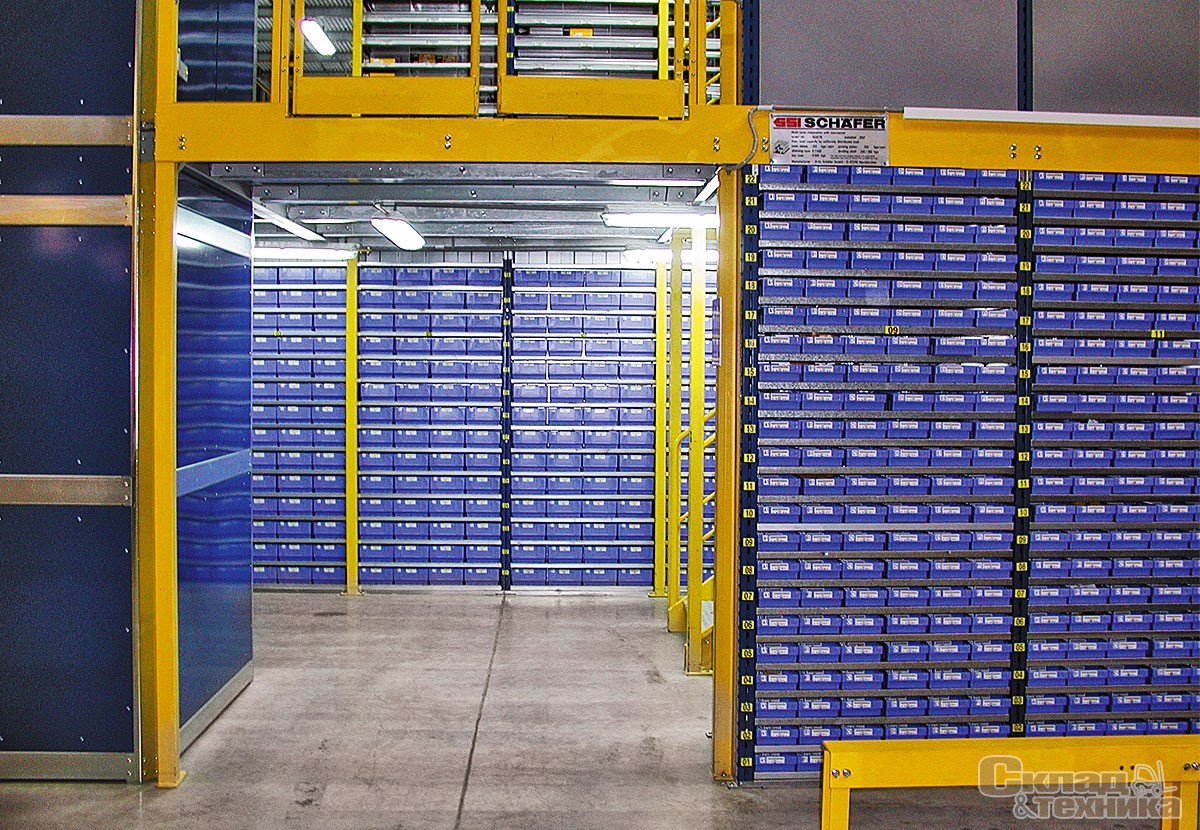

Мезонин – это этажная (многоуровневая) система складирования, не имеющая связи с пространственной конструкцией здания, за исключением пола (фундамента), на котором она установлена. Мезонин также можно определить как многоярусную быстросборную (мобильную) металлическую конструкцию, образующую один и более дополнительных пешеходных или грузовых уровней, что обеспечивает максимально эффективное использование площади помещения. Подобные конструкции получили распространение на складах, производственных и торговых площадях. Часто синонимом понятия «мезонин» служит и такой термин, как «многоярусная этажерка».

Мезонины имеют несколько разновидностей:

  • на основе палетных (фронтальных) стеллажей;
  • на колоннах;
  • комбинированные.

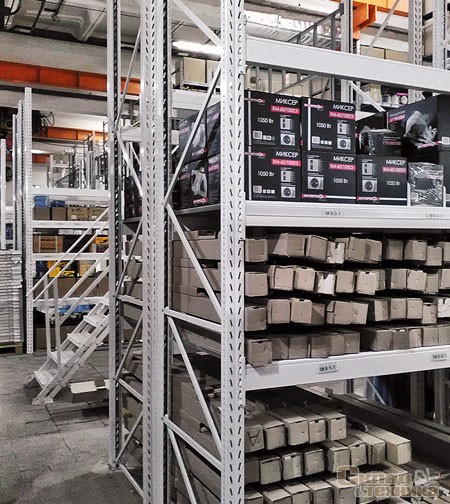

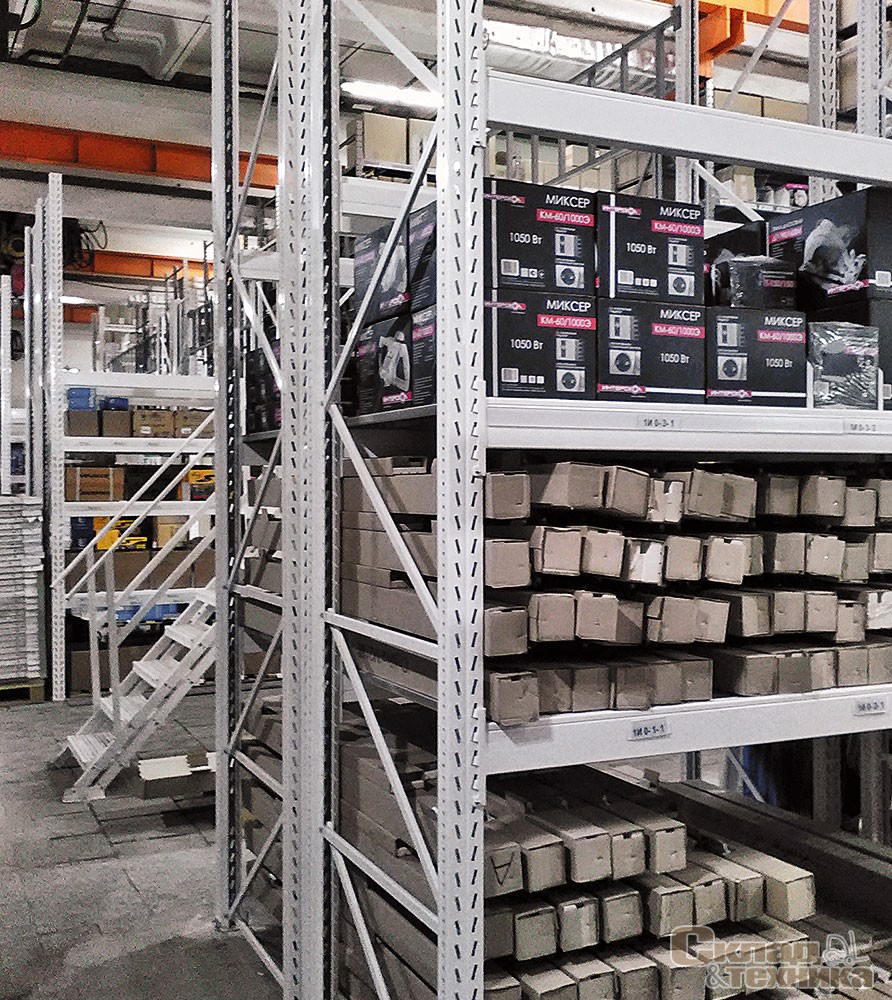

Мезонин на основе палетных стеллажей – один из самых распространенных и ликвидных с точки зрения реализации и эксплуатации. В его конструкции обычно используются стандартные элементы заводского изготовления, процент использования заказных позиций, за исключением лестниц и подъемного оборудования, минимален. На таких мезонинах нет возможности организовать автоматизированную систему хранения и сортировку, поэтому чаще они обрабатываются вручную. При необходимости конструкция легко перестраивается. Среднегрузовые и полочные стеллажи также могут быть использованы как конструктивные элементы для реализации подобного типа мезонинов. Но есть одно но: для увеличения несущей способности конструкции в целом и размещения проходов необходимо будет использовать дополнительные металлические профили, которые будут воспринимать нагрузку от настила и передавать ее на рамы стеллажей мезонина и стойки системы.

Мезонин на колоннах (платформенный мезонин, или антресоль) представляет собой отдельно стоящую конструкцию. Широкое распространение такие конструкции получили на складах с широким шагом колонн или там, где необходимо технологически разделить одно помещение на зоны складирования и производства. Платформенный мезонин состоит из стальных колонн, балок и перекрытий, с помощью которых формируется от одного до нескольких этажей – площадок с ровным покрытием. Балки и колонны делают из металлопроката типового сортамента.

Под таким мезонином обеспечивается беспрепятственный проезд техники, часто его устанавливают в зоне погрузки/разгрузки и у ворот. Конструкция должна отвечать заданной нагрузке, чтобы на ней можно было организовать хранение необходимых товаров. Часто на производствах на таких мезонинах устраиваются и служебные помещения. На стальной каркас перекрытия пола, состоящего из несущих и вспомогательных балок, укладываются различного рода настилы, безопасность персонала обеспечивается с помощью перил. Мезонины подобного типа выполняются под конкретный заказ и требуют определенных вложений. На перекрытиях размещают полочные или среднегрузовые стеллажи.

Комбинированные мезонины – это гибридные конструкции, выполненные на базе палетных или консольных стеллажей. Заказчиком определяется промежуточный уровень хранения, при этом он выполняется в виде сплошного перекрытия, т.е. стойки палетных или консольных стеллажей не проходят сквозь него. На полученной площади устраивается зона складирования с полочными или среднегрузовыми стеллажами. Такой вид мезонина легко интегрируется в любой складской комплекс, но требует тщательной проверки расчетной модели и правильного сочленения всех узлов и связей.

Передвижные стеллажи

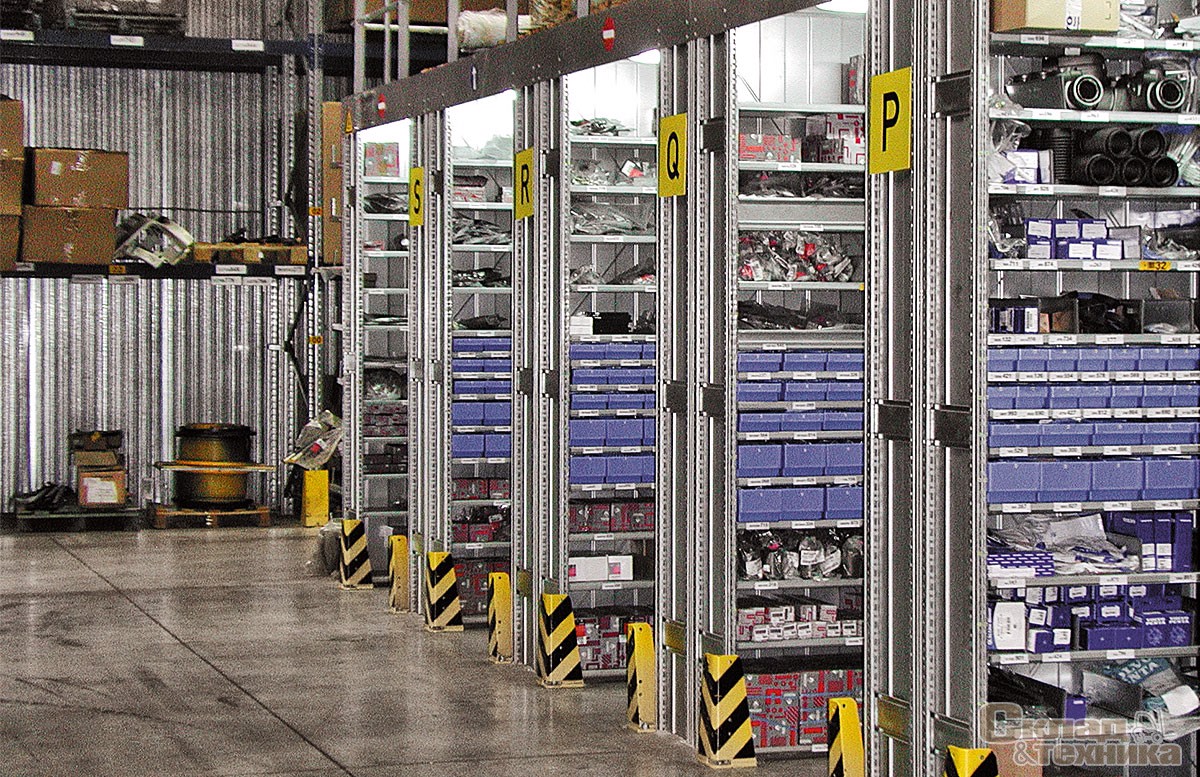

В случае если складское помещение сильно ограничено по площади, а в нем нужно разместить много грузов, лучше применять передвижные, или, как их еще называют, перекатные, либо мобильные стеллажи. В основном их используют для оптимального хранения информации и архивов, отсюда и еще одно их название – архивные. Передвижные стеллажи могут употребляться для хранения совершенно разных групп хранимых товаров, но имеют единый принцип реализации и эксплуатации. На основе мобильных стеллажей можно создавать целые фондохранилища – и это наиболее выгодный вариант для банков, архивов организаций, музеев, фондохранилищ.

Использование передвижных стеллажей решает не только проблему оптимального использования свободного пространства, но и обеспечивает оперативный доступ к любым хранимым товарам или документам. По некоторым данным, их применение дает значительную прибавку (до 75%) полезного объема складского помещения.

Они состоят из оснований с установленными на них полочными блоками или фронтальными стеллажами, которые передвигаются по вмонтированным в пол рельсам вручную или при помощи электродвигателя. Стеллажи объединяются в комплекс с одним проходом. Чтобы добраться до товара, расположенного в середине конструкции, нужно отодвинуть в сторону стоящие впереди конструкции.

У передвижных стеллажей есть ряд конструктивных особенностей. В частности, для исключения случайного передвижения их основания оборудуются стопорными механизмами. Для того чтобы использовать тележки, рельсовые пути оснащают пандусами. Несанкционированный доступ пресекается установкой на рулевую колонку замка.

Передвижные стеллажи – более дорогостоящий вариант, чем стационарные конструкции, но их использование позволяет экономить на аренде и обеспечивает удобство эксплуатации.

Торговые стеллажи

Рынок ритейла в нашей стране постепенно обретает цивилизованные формы. Курс на потребление, взятый в «жирные» нулевые, сделал свое дело. Сегодня оборудование для торгового зала предлагают и крупные предприятия, и мелкие производители. Крупные продуктовые сети стараются работать с системообразующими производителями стеллажного оборудования. Прежде всего это позволяет игрокам уровня X5 retail оснастить торговые точки любого формата – от магазина «у дома» до гипермаркета. При этом крупному производителю по силам оборудовать магазин любого направления: продуктового, строительного, спорттоваров, книжного, одежды, товаров повседневного спроса и посуды.

Крупный поставщик, не выпуская оборудование для хранения сам, может осуществить функцию его интегратора, найдя производителей и организовав логистику. Таким образом, клиент получит все необходимое, а это не только торгово-складские (интегрированные) стеллажи, но и разнообразные аксессуары к ним: сеточные корзины, крюки, разделители полок, специализированные экспозиторы и пр. – для оборудования магазина по принципу «из одних рук».

Торговые стеллажи – это универсальное сборно-разборное металлическое оборудование, его конструктив подбирается с учетом товарного наполнения. Торговые стеллажи широко применяются в торговых точках всех форматов и товарных направлений: продуктовых, строительных, товаров для спорта, одежды, книг и многих других. В любом магазине можно встретить пристенные, угловые и торцевые стеллажи. Как правило, заполнение оборудованием торговых площадей происходит по одному и тому же алгоритму, поэтому вышеперечисленные конструкции используются повсеместно. Что они собой представляют? Это консольная система, где кронштейн вставляется в перфорированную стойку, крепление кронштейна к вертикальной стойке осуществляется за счет коннектора с зацепами, а полка укладывается уже непосредственно на кронштейн. Уровень полок регулируется в соответствии с номенклатурой продаваемого товара.

Островные стеллажи конструктивно ничем не отличатся от пристенных, только кронштейны и полки у них монтируются на стойку с перфорацией с двух сторон. Островные стеллажи позволяют максимально полно заполнить пространство торгового зала.

Комбинированные стеллажи – это система, в которой верхний ярус используется для хранения товаров в палетах или коробках, а нижний  – для экспозиции товара покупателю. Наиболее широко используется в магазинах «Лента», «Метро», «Карусель». Система взята на вооружение и операторами DIY – «Леруа Мерлен» и OBI.
