Автоматизированные системы хранения KARDEX

Рост цен на земельные ресурсы и квадратные метры заставляет искать решение, которое позволит сократить затраты на использование полезной площади и в то же время увеличить объем размещаемого материала. В большей степени это относится к вопросу хранения и складирования грузов мелкого и среднего размера, штучного и ценного товара. Именно при хранении подобных материалов возникает потребность найти такое универсальное оборудование, благодаря которому можно хранить большой объем товара на минимальной складской площади.

И такое оборудование есть. Новое время, время инноваций и современных технологий диктует свои правила. Так, на помощь в решении задач компактного, безопасного, быстрого и удобного складирования и хранения грузов приходят автоматизированные складские стеллажи – системы KARDEX.

KARDEX Systems AG (Швейцария) – концерн с мировым именем, ведущий производитель и интегратор автоматизированных складских систем хранения. Более 60 лет компания занимает первые строчки в мировом рейтинге системных интеграторов и лидеров в производстве и внедрении автоматических стеллажей. Сотни тысяч единиц KARDEX Shuttle, KARDEX Industriever, KARDEX Lektriever установлены и успешно работают не только в Европе, но и в других странах мира. Производственные мощности в Германии и США, дилерские центры, сервисные службы и торговые представители во всех европейских странах, России, Турции, Китае, Японии, в некоторых странах Африканского континента, в Северной и Южной Америке позволяют компании KARDEX Systems AG быть лидером и новатором в области автоматизированного складирования грузов.

Разновидности систем автоматизированного складирования. Принцип действия

Производственная линейка KARDEX разделена на две основные категории систем, различающихся только по типу движения полок с грузом, но в каждом из этих вариантов реализован главнейший принцип современной складской технологии – товар к человеку. Оператор находится перед системой (шкафом) и работает в окне доступа, не перемещаясь по складу. Полка или поддон с товаром, необходимым для выемки или размещения, автоматически передвигается с места своего расположения в рабочую зону оператора после нажатия нужной клавиши. По типу движения полок или поддонов с грузом системы разделяются на карусельные и лифтовые.

Рассмотрим данные системы подробнее и постараемся ответить на вопрос: что лучше выбрать – карусель или лифт?

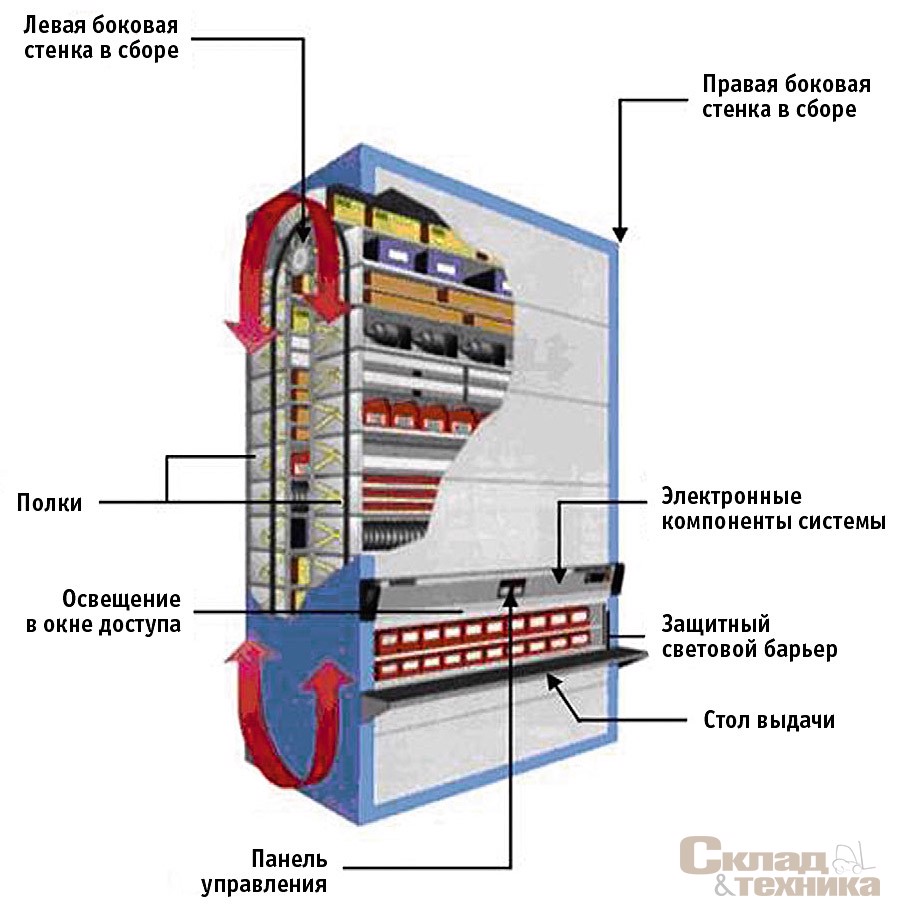

KARDEX Industriever и KARDEX Lektriever (вертикальная карусель промышленного и офисного применения). Все грузы находятся внутри машины (шкафа) на специальных многофункциональных полках, размеры которых (высота, ширина, глубина) четко подбираются под размеры хранимых грузов. C помощью электродвигателя и мощных роликовых цепей полки с грузом вертикально перемещаются по замкнутому контуру (элеваторный принцип движения). В зависимости от местонахождения полки с требуемым грузом ее подача в окно доступа осуществляется по кратчайшему пути. Единый защищенный от коррозии металлический каркас – с усиленной рамой. Цифровое управление производственным процессом гарантирует максимальную степень безопасности и бесшумную работу. Клавиатура сопряжена с графическим жидкокристаллическим дисплеем. В комплектации системы возможны определитель штрих-кода, весы, принтеры. Контроль, осуществляемый компьютером, способен превзойти все ожидания и заменить людей, ответственных за хранение грузов.

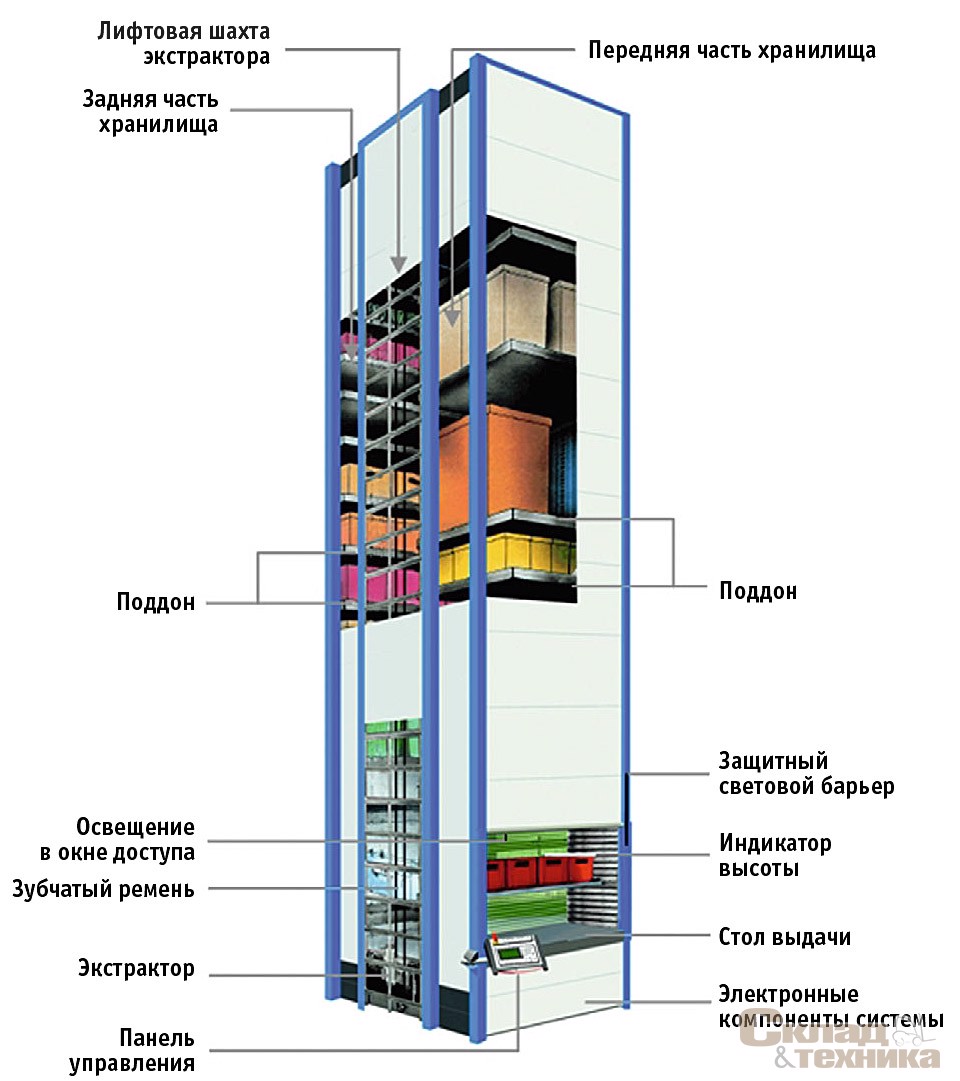

KARDEX Shuttle XP (вертикальная лифтовая система промышленного применения). Это высотная конструкция, состоящая из модулей и сконструированная по принципу наращивания вертикальных блоков. Каждая единица груза управляется контролируемым компьютером манипулятором, который доставляет необходимый поддон к месту выгрузки и возвращает его на свободную полку. Антикоррозионная металлическая обшивка – с самоподдерживающей конструкцией. Поддоны находятся на направляющих с шагом 50 мм с передней и задней стороны. Эргономический доступ обеспечивается благодаря раздвижным дверям и системе освещения, что позволяет выполнять безопасную загрузку-выгрузку. Экстрактор направляется восемью ходовыми роликами. Автоматическая лифтовая система на зубчатых ремнях не требует обслуживания. Привод обеспечивает плавный ход поддонов, изменение скорости при загрузке-выгрузке. Сенсорные датчики в области комплектации заказа определяют высоту груза (с шагом каждые 25 мм) и гарантируют его размещение точно на направляющих в любом свободном месте. Такой подход к организации складирования позволяет хранить разные по высоте грузы, комбинировать их и тем самым экономить пространство. Стальные поддоны (полки) имеют по бокам двойные скользящие опоры с расстоянием пары 25 мм, что позволяет сократить интервал между краем груза и дном следующей полки до 20 мм. Модульный принцип построения KARDEX Shuttle XP гарантирует неограниченные возможности использования всей высоты помещения. Гибкость системы KARDEX Shuttle XP заключается в том, что в процессе эксплуатации клиент по своему усмотрению может изменять число полок и уменьшать число поддонов для складирования, чтобы хранить более высокие грузы.

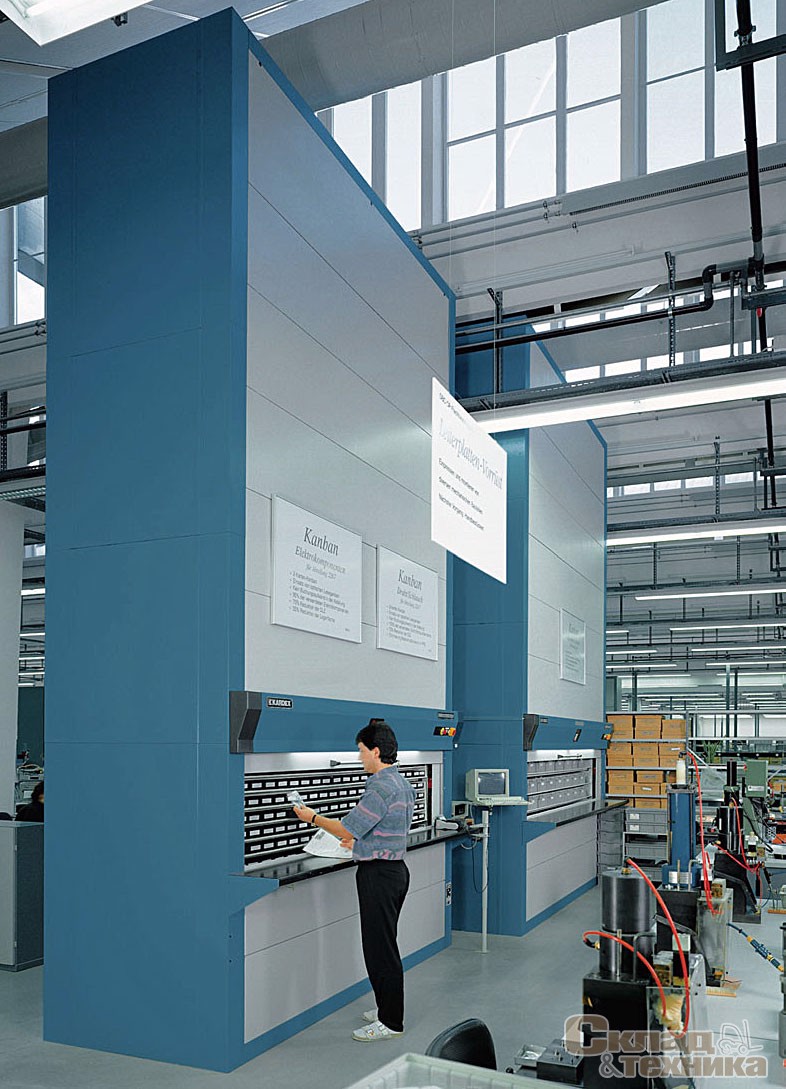

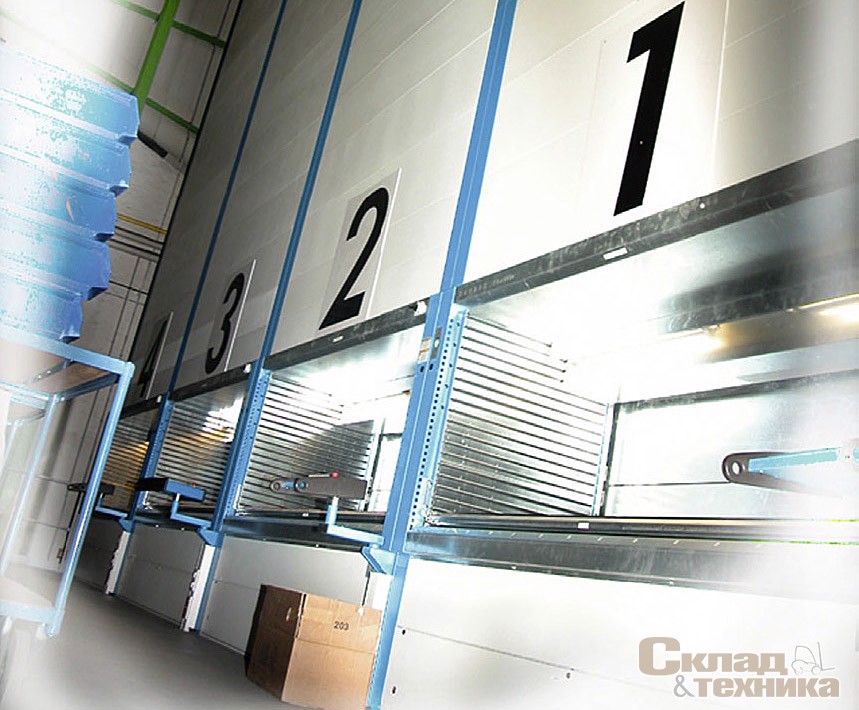

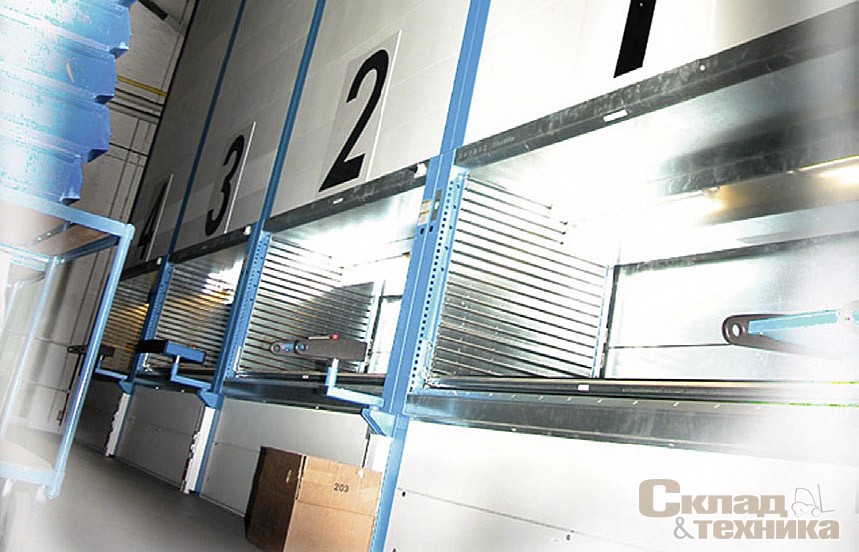

Лифтовые системы могут иметь несколько рабочих окон с разных сторон конструкции или на разных этажах здания. Вертикальные карусели теоретически могут иметь несколько окон доступа, но на практике это редко применимо. Лифтовой стеллаж высотой 11 м с площадью основания 5 м², шириной поддона 1850 мм и глубиной поддона 610 мм предоставляет для груза высотой 120 мм полезную площадь хранения 80 м² (для сравнения: полочные стеллажи с равной площадью хранения займут до 40 м² склада).

Карусель или лифт?

Такой вопрос ставит перед собой каждый руководитель, обративший внимание на столь новое технологическое решение в области складской логистики.

Выбор той или иной системы главным образом зависит от типа и параметров груза, который должен в ней храниться. Если есть уверенность, что параметры груза (габаритные размеры – высота, глубина, ширина; объем; масса) меняться не будут, вы можете смело обращаться к вертикальной карусели Industriever или Lektriever. Однако надо помнить, что, выбрав один раз высоту и глубину несущих полок-контейнеров, вы уже не сможете изменить их, как, впрочем, и число полок в системе. Если же вы планируете увеличивать объем хранения, а грузы имеют разные физические параметры и ассортимент постоянно меняется, то рекомендуем обратиться к лифтовой системе Shuttle.

Кроме характеристик груза важным фактором при выборе между лифтовой и карусельной системами являются параметры помещения, где предполагается установить данный технологический комплекс. Основная конструкция Industriever и Lektriever состоит из двух боковых цельнособранных стен, на которых и располагаются замкнутая роликовая дорожка и управляющие цепи. Эти два важнейших элемента представляют собой цельную конструкцию и изготавливаются точно под согласованные параметры помещения. Зачастую беспокойство вызывает сам процесс установки таких стенок в вертикальное положение. В отличие от лифтовой системы высота вертикальной карусели, а соответственно и число полок в ней не могут быть изменены в будущем. Рекомендуемая максимальная высота вертикальной карусели – примерно 6…7 м. Конструкция Shuttle представляет собой несколько модулей разной высоты, которые легко собираются без помощи специальных подъемных устройств. Если в будущем вы захотите перенести систему из одного помещения в другое и увеличить ее высоту – Shuttle готов и к этому. Высота лифтовой системы может достигать 30 м с шагом изменения 10 см.

Нет однозначного ответа на вопрос: карусель или лифт? Для каждого заказчика этот ответ индивидуален. Решение принимаете вы, а мы помогаем вам в поиске этого решения.

Области применения автоматизированных складских систем

Распределительные склады многих предприятий торговли, сервиса, автомобилестроения имеют в своем арсенале тысячи мелких грузов: инструмент, комплектующие для производства, дорогостоящие предметы, запасные части и т. д., требующих постоянного контроля, учета и безопасного хранения. Установка стационарных стеллажей, полочных или паллетных, совершенно неэффективно сказывается на использовании складской площади, а если в складском помещении внушительная высота потолка, то однозначно возникает вопрос обработки груза на высоте с помощью дорогостоящего подъемно-транспортного оборудования: штабелеров, комплектовщиков, ричтраков, комиссионеров.

Получается, что для того, чтобы разместить определенный объем товара в помещении, надо расставить стеллажи и приобрести специальную складскую технику. Обработка груза будет занимать продолжительное время и потребует занятости не одного оператора, а нескольких человек. С автоматизированной системой, имеющей высоту на 20…50 мм ниже уровня потолка, снимается вопрос о складской технике и сокращается количество обслуживающего персонала до одного оператора. Кроме того, значительно уменьшается полезная площадь хранения и заметно возрастает скорость обработки груза. Благодаря автоматизированным системам KARDEX Systems AG можно экономить до 80% общей площади склада.

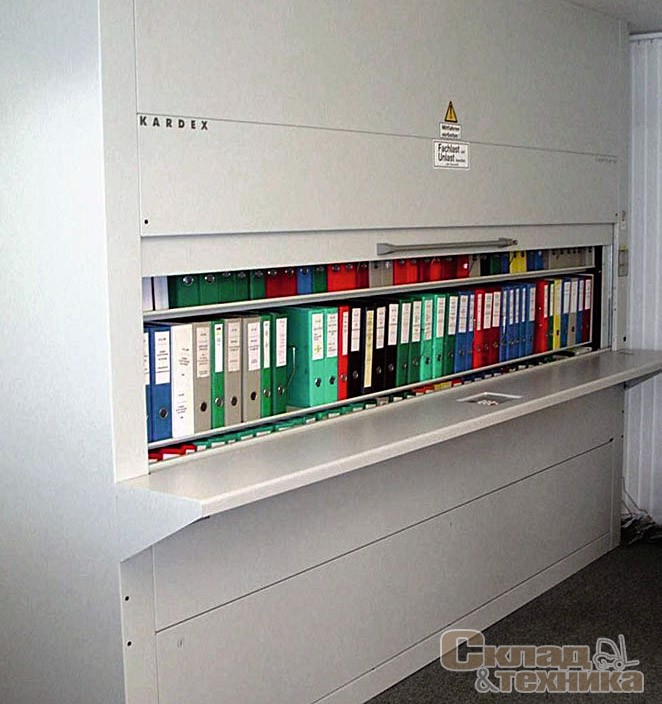

Автоматизированные системы могут находиться также прямо на производственной линии, что сокращает время поступления компонентов, комплектующих непосредственно в производственный процесс. Автоматизированные системы часто применяют в архивных и бухгалтерских службах, фармацевтическом производстве, электронной промышленности, банковской и страховой сферах. Все системы могут управляться компьютером и интегрироваться в существующую складскую систему учета.

В России автоматизированные системы с каждым годом внедряются все чаще. Стоимость квадратных метров растет, а потребность в складских и производственных помещениях не уменьшается. В связи с этим теперь складские помещения стараются строить в высоту, при этом ставится задача вместить определенный объем товара, заняв как можно меньше площади.

Компания KARDEX System AG уже успешно провела внедрение автоматизированных систем на таких крупных объектах, как ОАО «АвтоВАЗ» (г. Тольятти), ЗАО «Филип Моррис Ижора» (г. Санкт-Петербург), ООО «Технологическая Компания Шлюмберже» (г. Тюмень), ОАО «Кировградский завод твердых сплавов» (г. Кировград). Этим летом подписан контракт на поставку первой автоматизированной лифтовой системы KARDEX Shuttle XP на завод корпорации «Сухой» в Комсомольске-на-Амуре.

Компания KARDEX Systems AG и ее российский дилер ЗАО «Компания инноваций и технологий» всегда готовы проконсультировать вас и предоставить дополнительную информацию по автоматизированным системам KARDEX (Швейцария).
