Противопожарная защита высокостеллажного склада
Аспирационные автоматические дымовые извещатели
Проблема отсутствия нормативной базы
Существующие нормы пожарной безопасности не устанавливают требований к защите складов высокостеллажного хранения. Так, в СП 5 «Установки пожарной сигнализации и пожаротушения автоматические» сказано: «1.3. Настоящий свод правил не распространяется на проектирование автоматических установок пожаротушения и пожарной сигнализации:
- зданий и сооружений, проектируемых по специальным нормам;
- технологических установок, расположенных вне зданий;
- зданий складов с передвижными стеллажами;
- зданий складов для хранения продукции в аэрозольной упаковке;
- зданий складов с высотой складирования грузов более 5,5 м».
Таким образом, для каждого вновь строящегося объекта этого типа необходима разработка специального документа – технических условий по проектированию систем противопожарной защиты (СТУ), в которых определяются требования к системам пожарной сигнализации и тушения.
Если источник возгорания (например, неисправный светильник или окурок) будет обнаружен до фазы открытого горения, то останется достаточно времени (от 5 до 30 мин.) для принятия ответных мер. Это та дистанция, которая отделяет неприятность от катастрофы.

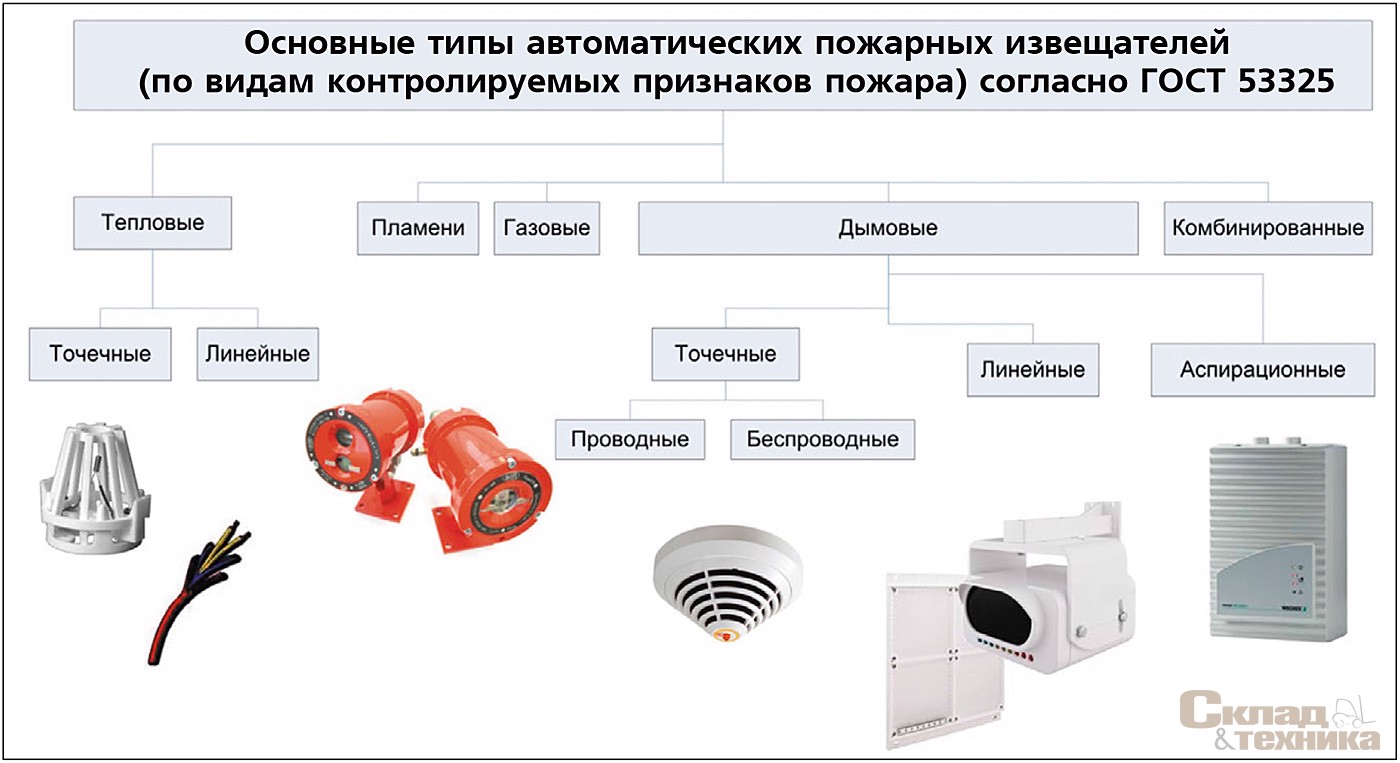

![Основные типы автоматических пожарных извещателей (по видам контролируемых признаков пожара) согласно ГОСТ 53325](/article/9835-protivopojarnaya-zashchita-vysokostellajnogo-sklada-aspiratsionnye-avtomaticheskie-dymovye-izveshchateli/Images/01.jpg)
Выбор системы детекции
Для того чтобы выбрать наиболее эффективную систему противопожарной защиты высокостеллажного склада (в части обнаружения пожара), необходимо ответить на несколько вопросов:
- какой тип извещателя нужно использовать;
- куда его установить;
- какова должна быть чувствительность извещателя;
- как защититься от ложных срабатываний;
- как сделать удобными обслуживание и эксплуатацию системы.
Выбор типа извещателя производится на основе информации о том, что является основным признаком пожара – дым, температура, открытый огонь или выделяющиеся при горении газы. В большинстве случаев основная пожарная нагрузка на складе высокостеллажного хранения – это деревянные поддоны и упаковочные материалы (картон, пленка и пр.), а основные риски возгорания связаны с электропроводкой, электроприборами и человеческим фактором (курение, проведение огневых работ, поджог).
В этом случае основной признак пожара – дым, поэтому для его обнаружения необходимо использовать дымовой извещатель. Дымовые извещатели бывают разные – точечные, линейные и аспирационные. ГОСТ Р 5332 «Технические средства пожарной автоматики» дает следующие определения.
Тип | Недостатки | Преимущества | Комментарии |
---|---|---|---|
Точечные | ограничения по высоте установки; низкая чувствительность; плохая защита от ложных срабатываний; трудный доступ при эксплуатации | Точечные извещатели могут устанавливаться в один уровень на высоте до 12 м. Современный уровень измерительной техники позволяет сделать сколь угодно чувствительный детекторный модуль. Проблема в его стоимости (чем чувствительней, тем дороже) и увеличении риска ложных срабатываний при повышении чувствительности. Эффективную защиту от ложных срабатываний дает только обработка динамики развития сигнала на фотодиоде и сравнение с базой данных. Если встраивать эти алгоритмы в каждый точечный пожарный извещатель, его стоимость значительно увеличится. Обслуживание точечных извещателей на большой высоте, во-первых, неудобно, во-вторых, мешает работе склада. Тем более для извещателей, установленных на тросах (при установке в несколько уровней) или внутри стеллажей | |
Линейные | плохая защита от ложных срабатываний; трудный доступ при эксплуатации | высокая чувствительность | Здания складов большой площади и высоты недостаточно стабильны, из-за чего луч линейного извещателя периодически отклоняется от первоначального положения. Это приводит к формированию сигнала «пожар» или «неисправность». К этому же приводит использование подъемников или неправильное складирование товара, перекрывающее луч. Извещатель устанавливается на стене под перекрытием, под ним – стеллаж с товаром. Доступ к извещателю затруднен, а иногда невозможен |
Аспирационные | высокая чувствительность; надежная защита от ложных срабатываний; установка в один ярус до 21 м (в новой редакции СП5 – до 43 м); простая и удобная эксплуатация | Один аспирационный извещатель заменяет собой до 300 точечных. Это позволяет использовать высокочувствительный детекторный модуль со встроенным алгоритмом защиты от ложных срабатываний. Основной блок аспирационного извещателя устанавливается в удобном для обслуживания месте, например, в торце стеллажа или на стене на удобной высоте. Доступ к трубе с отверстиями не нужен |
Извещатель пожарный дымовой – автоматический извещатель, реагирующий на частицы твердых или жидких продуктов горения и/или пиролиза в атмосфере.
Извещатель пожарный дымовой линейный – автоматический дымовой извещатель, формирующий оптический луч, который проходит через контролируемую среду вне извещателя, и контролирующий ослабление интенсивности луча средой при ее задымлении.
Извещатель пожарный дымовой аспирационный – автоматический дымовой извещатель, обеспечивающий отбор через систему труб с воздухозаборными отверстиями и доставку проб воздуха (аспирацию) из защищаемого помещения (зоны) к устройству обнаружения признака пожара (дыма, изменения химического состава среды).
Внутри точечного дымового извещателя находится измерительная камера с источником света и фотодиодом. В случае появления внутри камеры каких-либо частиц, рассеивающих свет, сигнал на фотодиоде увеличивается и извещатель формирует сигнал «пожар». Что представляют из себя линейный и аспирационный извещатели, ясно из определений.

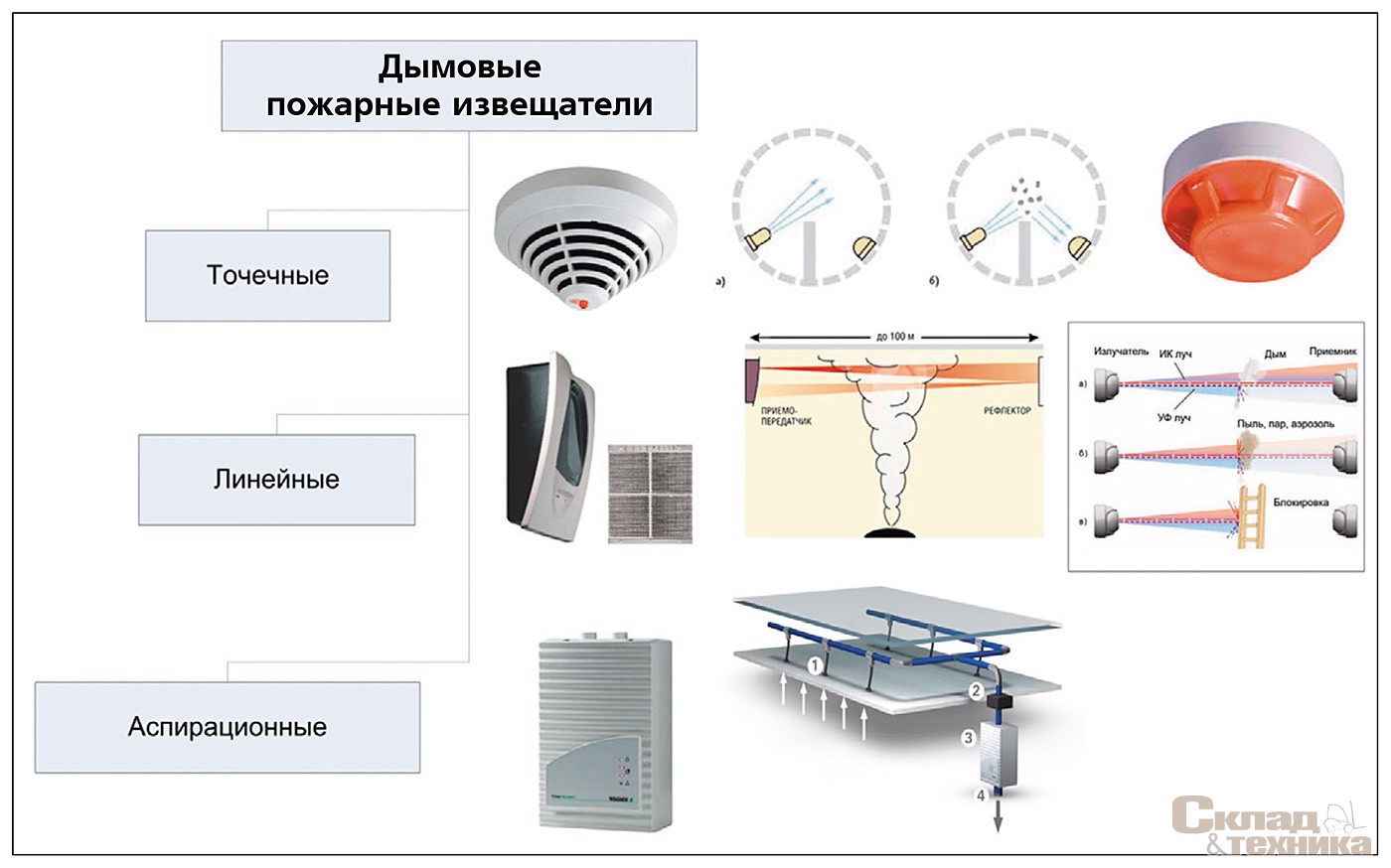

![Дымовые пожарные извещатели](/article/9835-protivopojarnaya-zashchita-vysokostellajnogo-sklada-aspiratsionnye-avtomaticheskie-dymovye-izveshchateli/Images/02.jpg)
Основные преимущества использования аспирационных извещателей для защиты высокостеллажного склада:
- экономическая целесообразность (см. ниже);
- высокая чувствительность;
- надежная защита от ложных срабатываний;
- простота (дешевизна) и удобство эксплуатации;
- обслуживание без помех для работы склада.
Важно, что аспирационный извещатель можно интегрировать/подключить к любому прибору пожарной сигнализации, что позволяет модернизировать уже работающие объекты.
Натурные огневые испытания
Для проверки эффективности аспирационных извещателей и демонстрации особенностей распространения дыма в условиях высокостеллажного складирования были проведены натурные огневые испытания.

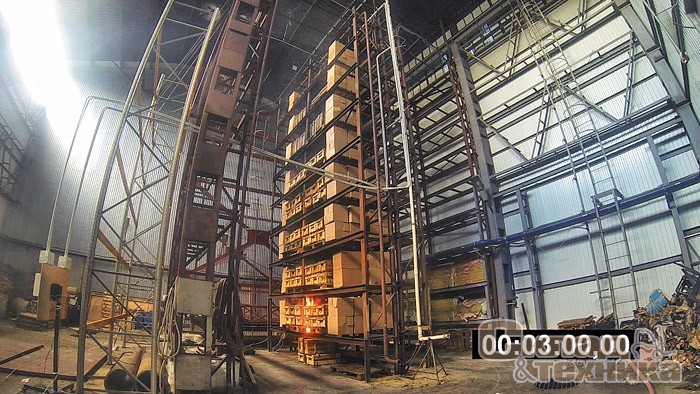

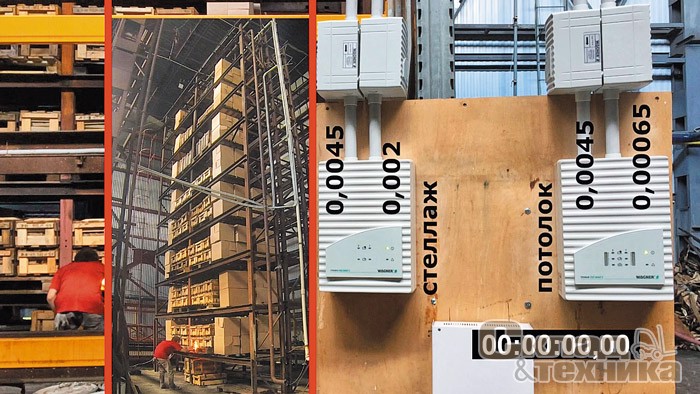

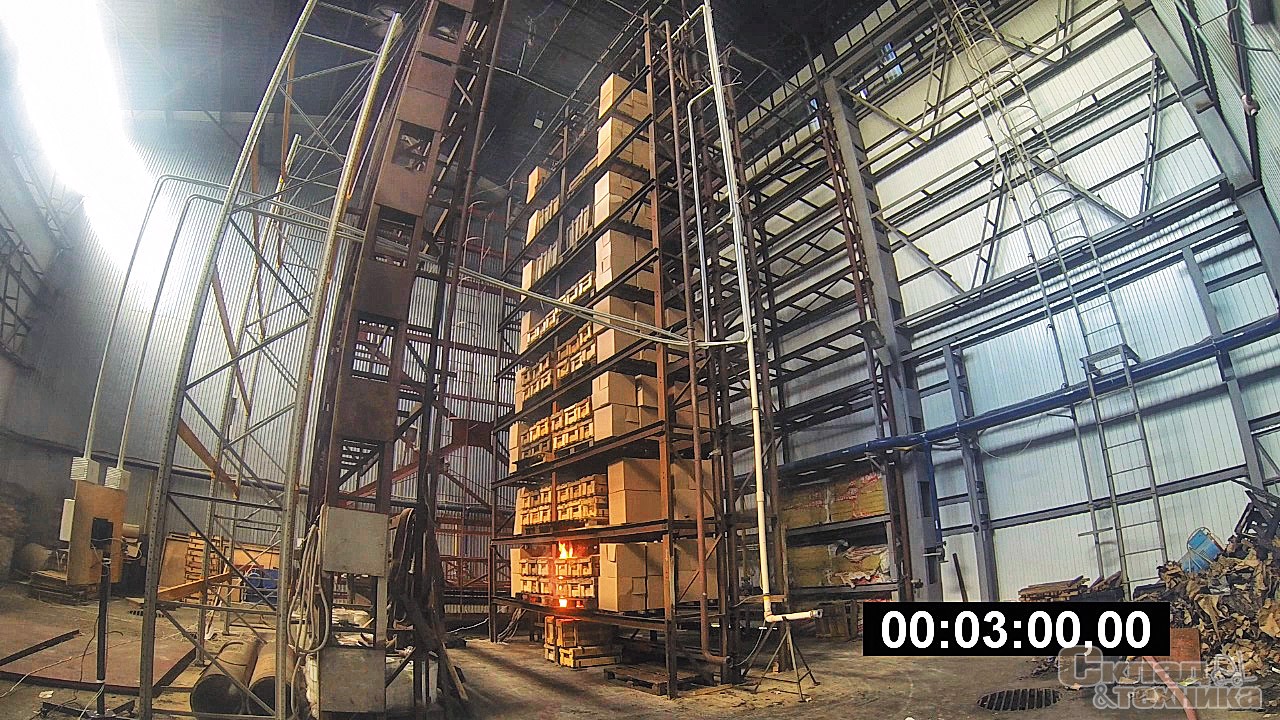

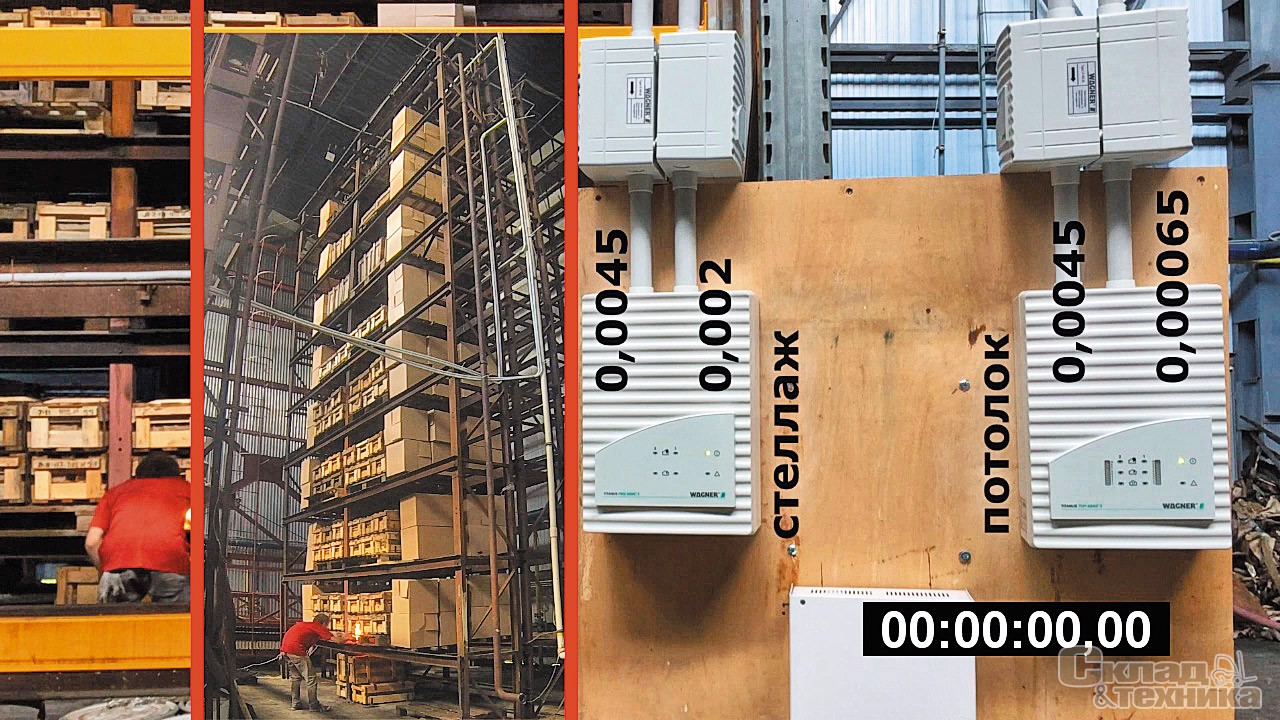

Испытательный стенд представлял собой металлический стеллаж высотой 10 м, смонтированный в помещении высотой 13,5 м. Полки конструкции не отделены друг от друга горизонтальными металлическими листами (экранами). В качестве пожарной нагрузки используются пустые деревянные ящики и картонные коробки.
![](/article/9835-protivopojarnaya-zashchita-vysokostellajnogo-sklada-aspiratsionnye-avtomaticheskie-dymovye-izveshchateli/Images/03-1f.jpg)
![](/article/9835-protivopojarnaya-zashchita-vysokostellajnogo-sklada-aspiratsionnye-avtomaticheskie-dymovye-izveshchateli/Images/03-2f.jpg)
![](/article/9835-protivopojarnaya-zashchita-vysokostellajnogo-sklada-aspiratsionnye-avtomaticheskie-dymovye-izveshchateli/Images/03-3f.jpg)
![](/article/9835-protivopojarnaya-zashchita-vysokostellajnogo-sklada-aspiratsionnye-avtomaticheskie-dymovye-izveshchateli/Images/04-1f.jpg)
![](/article/9835-protivopojarnaya-zashchita-vysokostellajnogo-sklada-aspiratsionnye-avtomaticheskie-dymovye-izveshchateli/Images/04-2f.jpg)
![](/article/9835-protivopojarnaya-zashchita-vysokostellajnogo-sklada-aspiratsionnye-avtomaticheskie-dymovye-izveshchateli/Images/04-3f.jpg)
![](/article/9835-protivopojarnaya-zashchita-vysokostellajnogo-sklada-aspiratsionnye-avtomaticheskie-dymovye-izveshchateli/Images/04-4f.jpg)
![](/article/9835-protivopojarnaya-zashchita-vysokostellajnogo-sklada-aspiratsionnye-avtomaticheskie-dymovye-izveshchateli/Images/04-5f.jpg)
Целями эксперимента были определение оптимального места расположения воздухозаборных отверстий аспирационного извещателя и его оптимальной чувствительности.
В качестве тестового очага пожара было выбрано горение легковоспламеняющейся жидкости без выделения дыма. Трубы аспирационного извещателя размещены на потолке (высота 13,5 м), по верхнему краю стеллажей (10,0 м) и в середине стеллажей (5,0 м). Извещатели имели два уровня чувствительности. Количество воздухозаборных отверстий – по 4 в каждом направлении.
Итоги проведения эксперимента сведены в таблицу 2.
Начало эксперимента | Установка емкости с горящей жидкостью под нижний ярус стеллажа (горение жидкости бездымное) |
---|---|
60 с | Начало горения древесины (выделение дыма) |

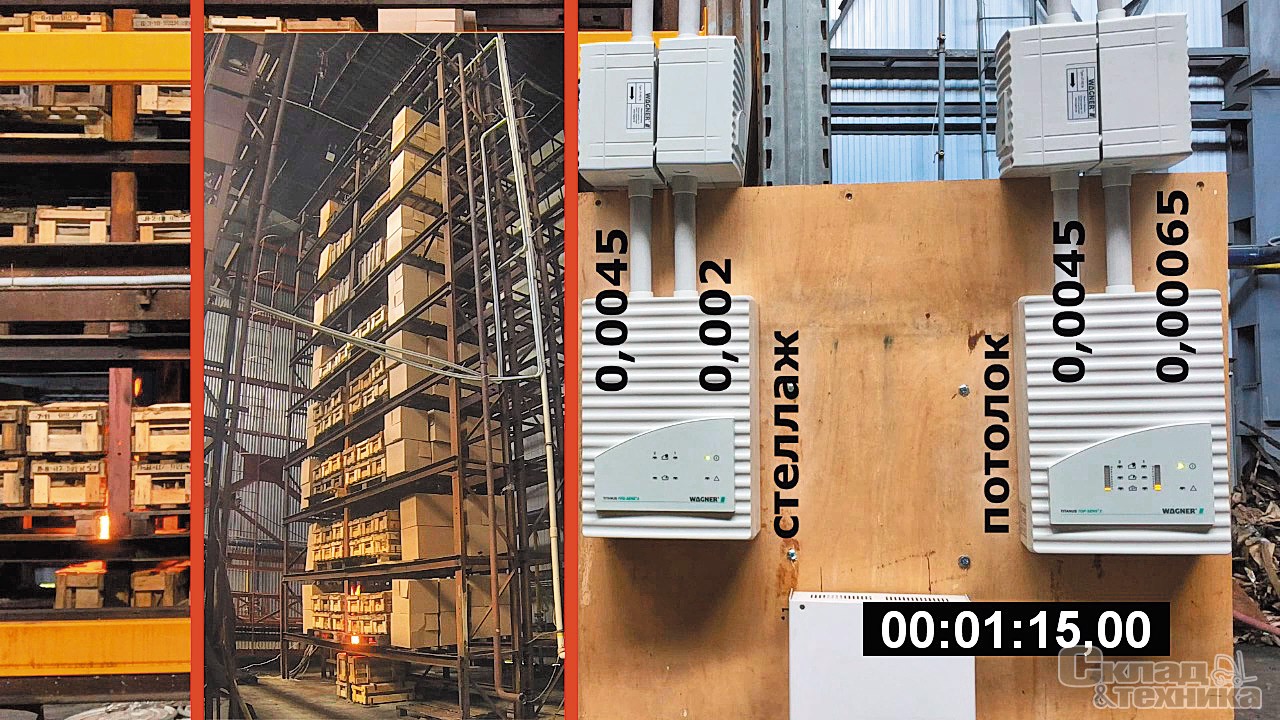

75 с | Извещатель на потолке: – чувствительность 1–20 % от порога тревоги; – чувствительность 2–10 % от порога тревоги; извещатели внутри стеллажа и на стеллаже – покой. Визуально дыма не видно |
90 с | Извещатель на потолке: – чувствительность 1–100 % от порога тревоги; – чувствительность 2–80 % от порога тревоги; извещатели внутри стеллажа и на стеллаже – покой. Визуально дыма не видно |
105 с | Извещатели на потолке – 100 % от порога тревоги; извещатель внутри стеллажа – 66 % от порога тревоги. извещатель на стеллаже – не срабатывает. Визуально дыма не видно |

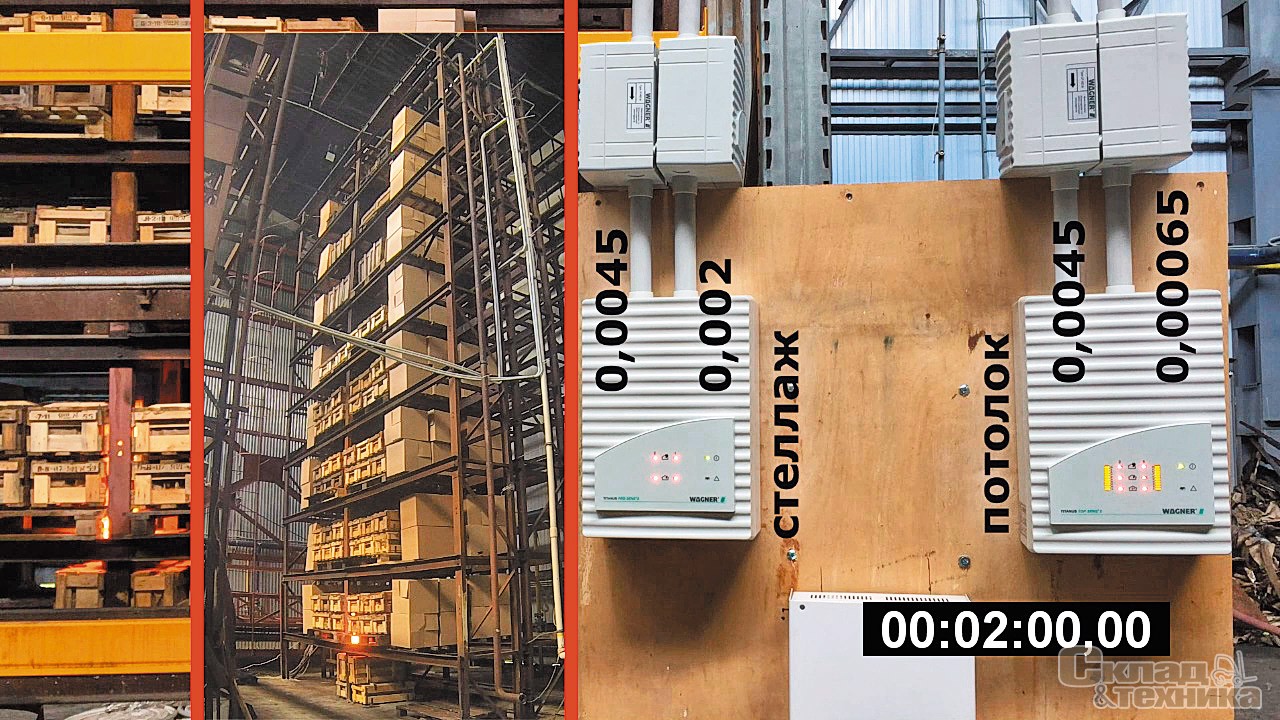

2 мин. | Все извещатели сформировали сигнал «Пожар» (100 % от порога тревоги). Визуально дыма не видно |
В части детекции дыма эксперимент закончен. | |
3 мин. | Визуально дыма не видно |
4 мин. | Визуально дыма не видно |

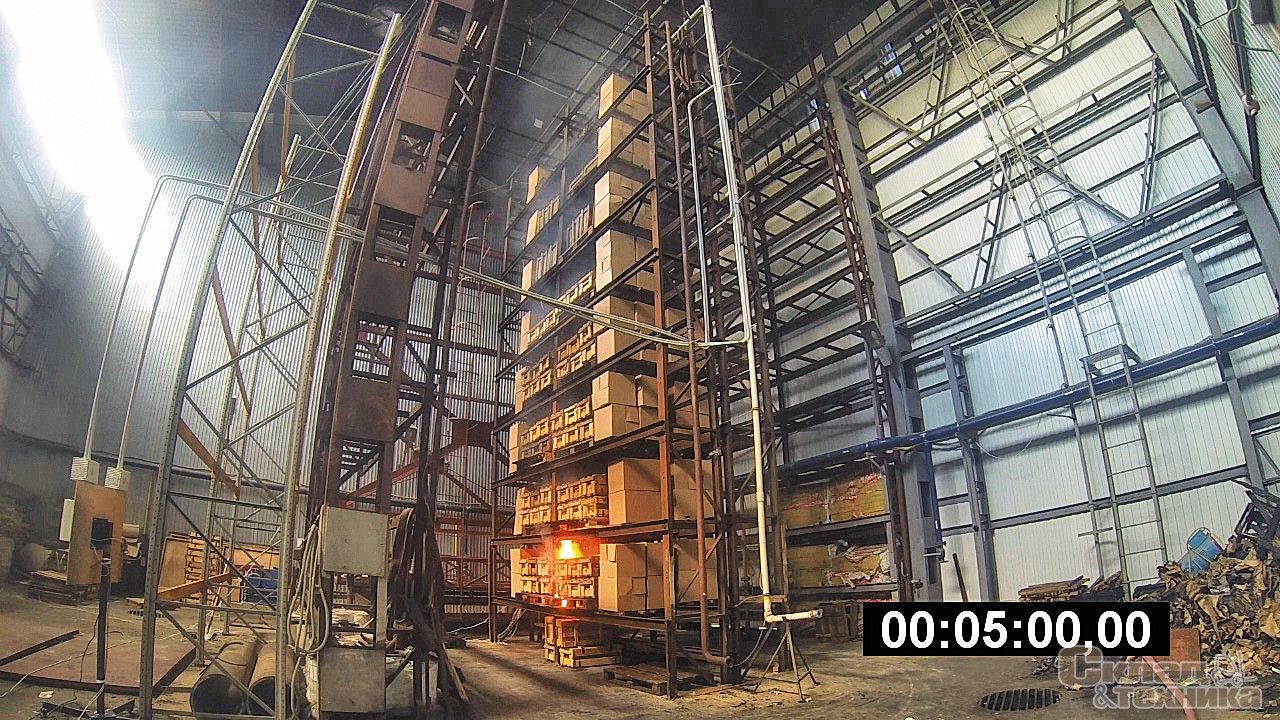

5 мин. | Дым виден слабо |

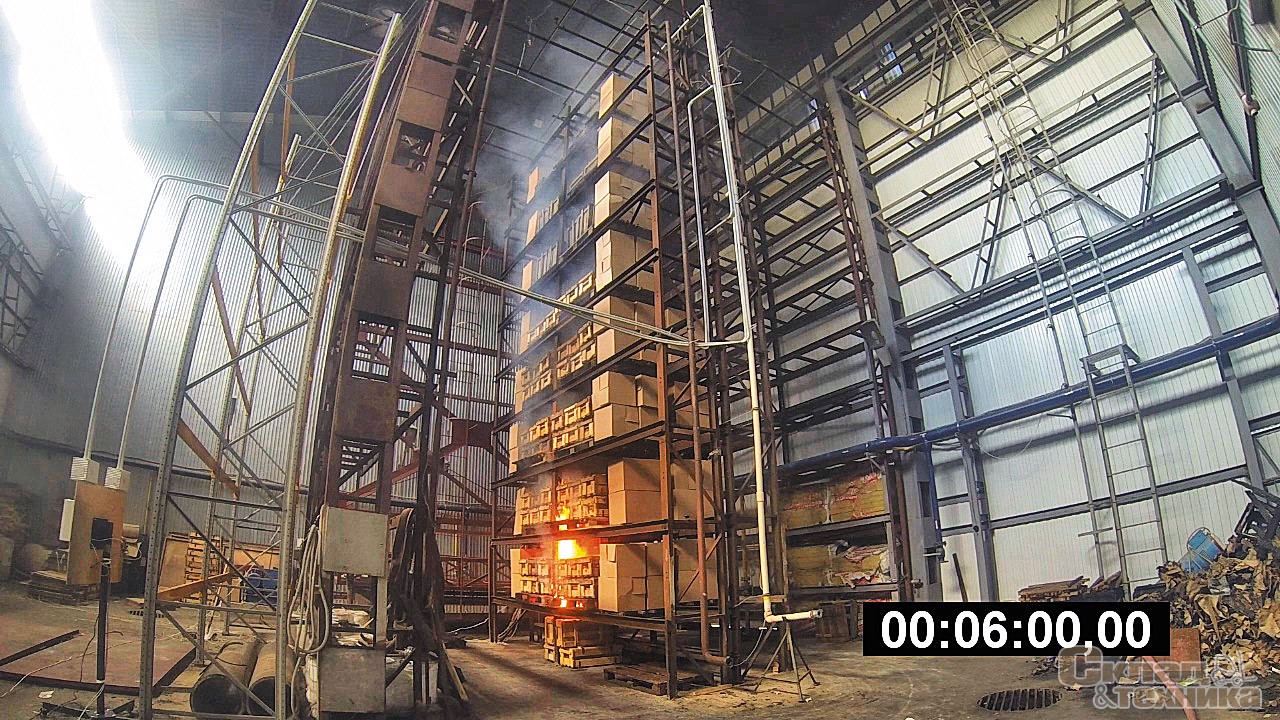

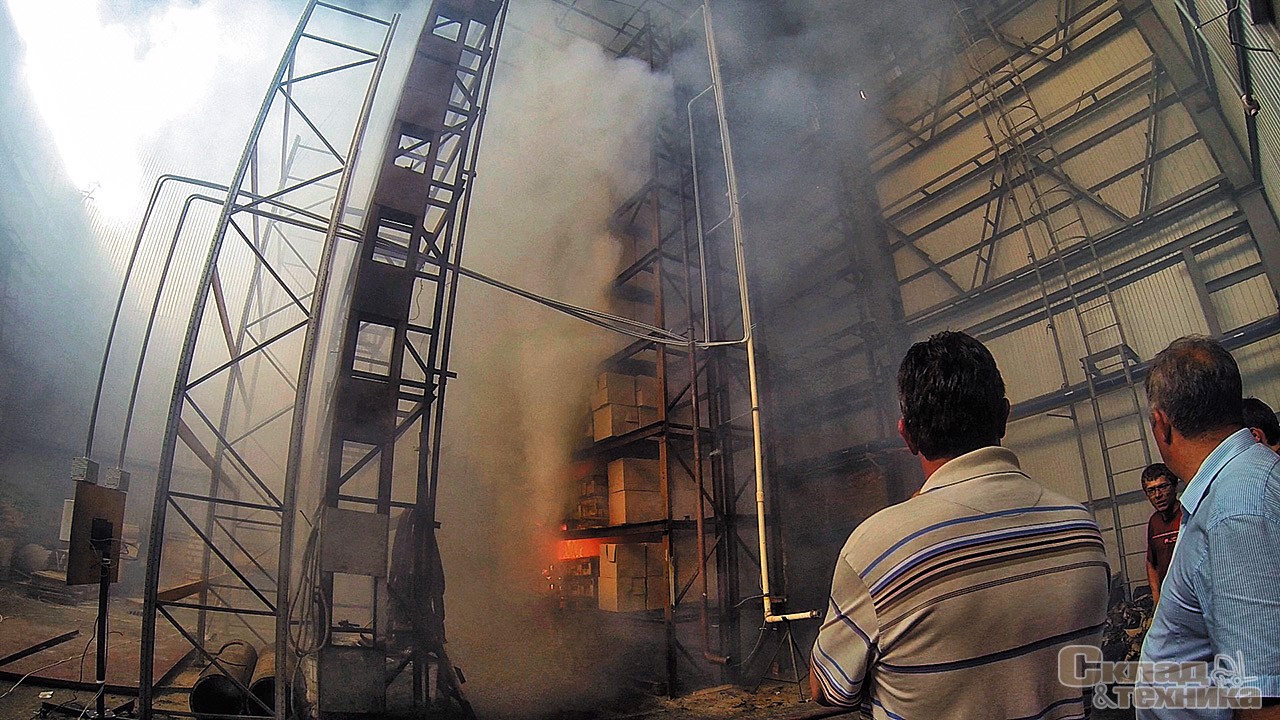

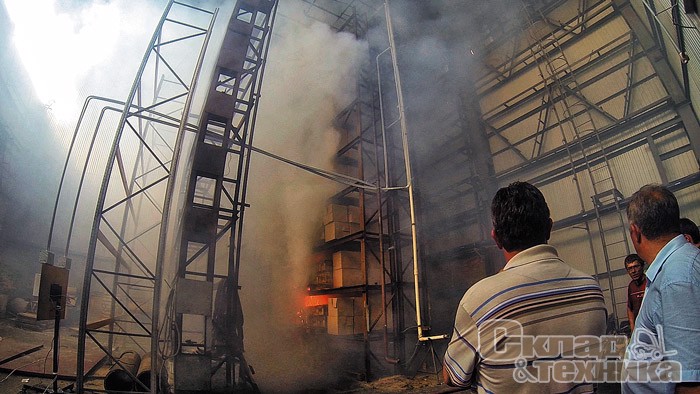

6 мин. | Дым виден отчетливо. Огонь перешел на второй ярус |

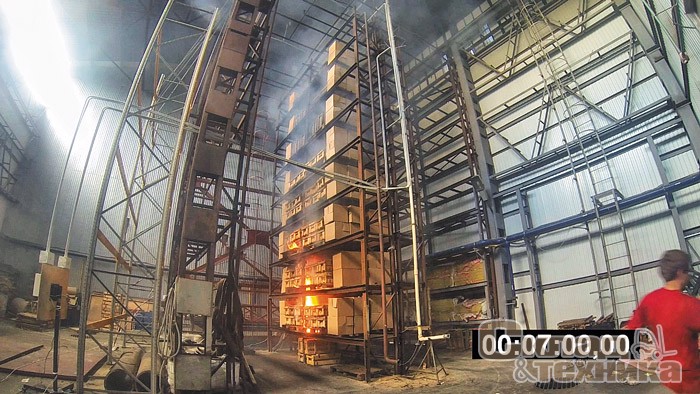

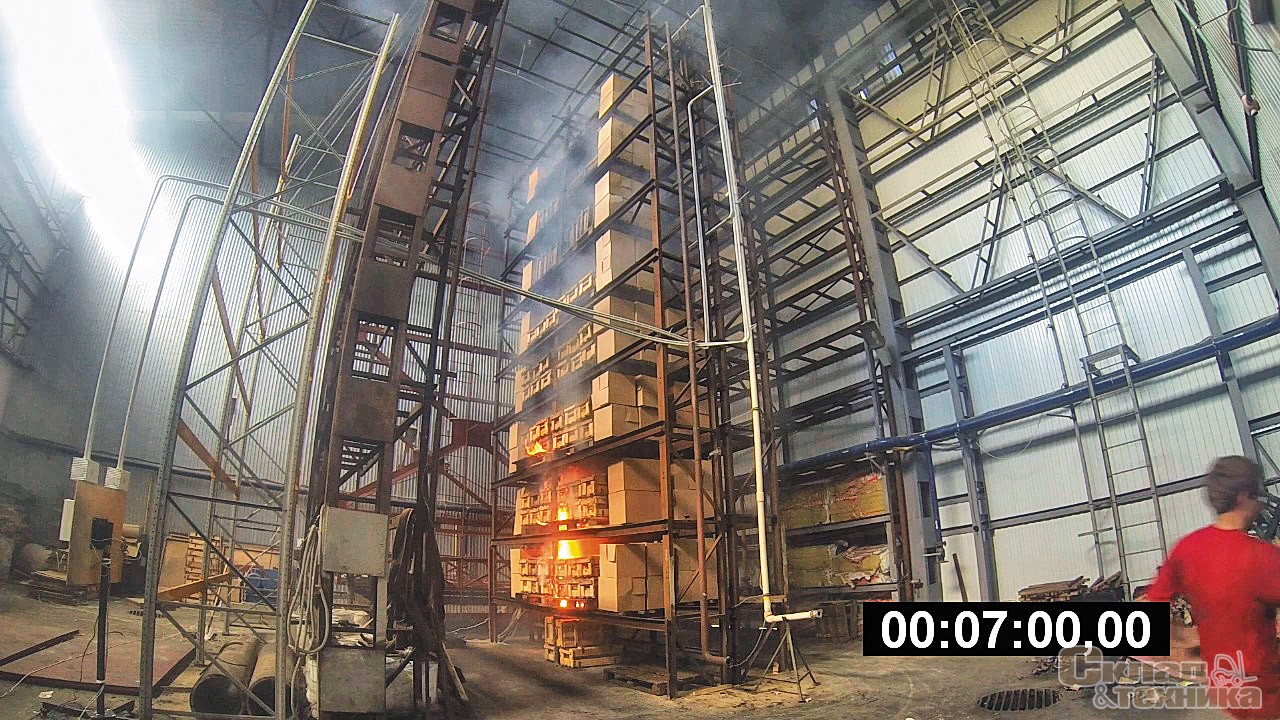

7 мин. | Огонь перешел на третий ярус |
8 мин. | Начало тушения водой |
9 мин. | Тушение. Завершение эксперимента |
Анализ результатов и выводы: Дым распространяется между стеллажами, а не сквозь них. Поэтому извещатели на потолке более эффективны.
Разница во времени срабатывания между извещателями высокой и сверхвысокой чувствительности незначительная. Это связано с тем, что дым попадает сразу в несколько отверстий (так называемый «кумулятивный эффект»). Таким образом, высокая чувствительность детекторного модуля нужна только для того, чтобы сделать много воздухозаборных отверстий (чувствительность детекторного модуля уменьшается пропорционально количеству отверстий).
![](/article/9835-protivopojarnaya-zashchita-vysokostellajnogo-sklada-aspiratsionnye-avtomaticheskie-dymovye-izveshchateli/Images/05.jpg)

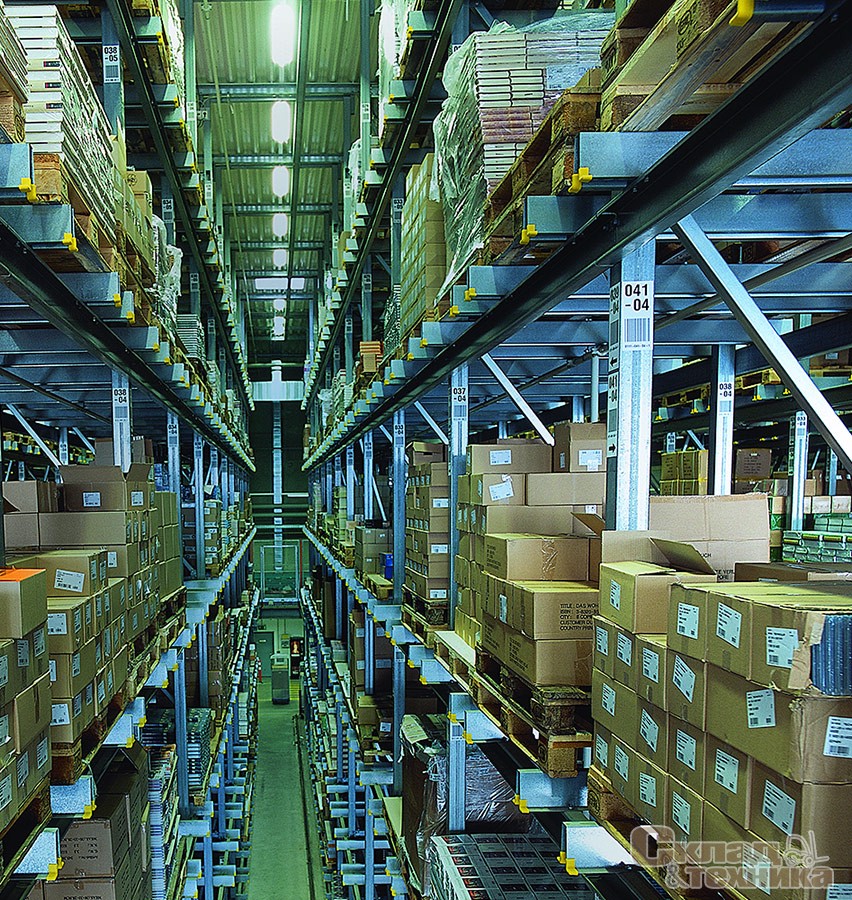

![](/article/9835-protivopojarnaya-zashchita-vysokostellajnogo-sklada-aspiratsionnye-avtomaticheskie-dymovye-izveshchateli/Images/06f.jpg)
С момента появления открытого пламени (воспламенение деревянных ящиков, 60-я секунда) до формирования сигнала «пожар» извещателем на потолке (90-я секунда) прошло 30 секунд!
С момента появления открытого пламени (воспламенение деревянных ящиков, 60-я секунда)до перехода огня на третий ярус (очаг, который нельзя потушить ручным огнетушителем) прошло 6 минут!

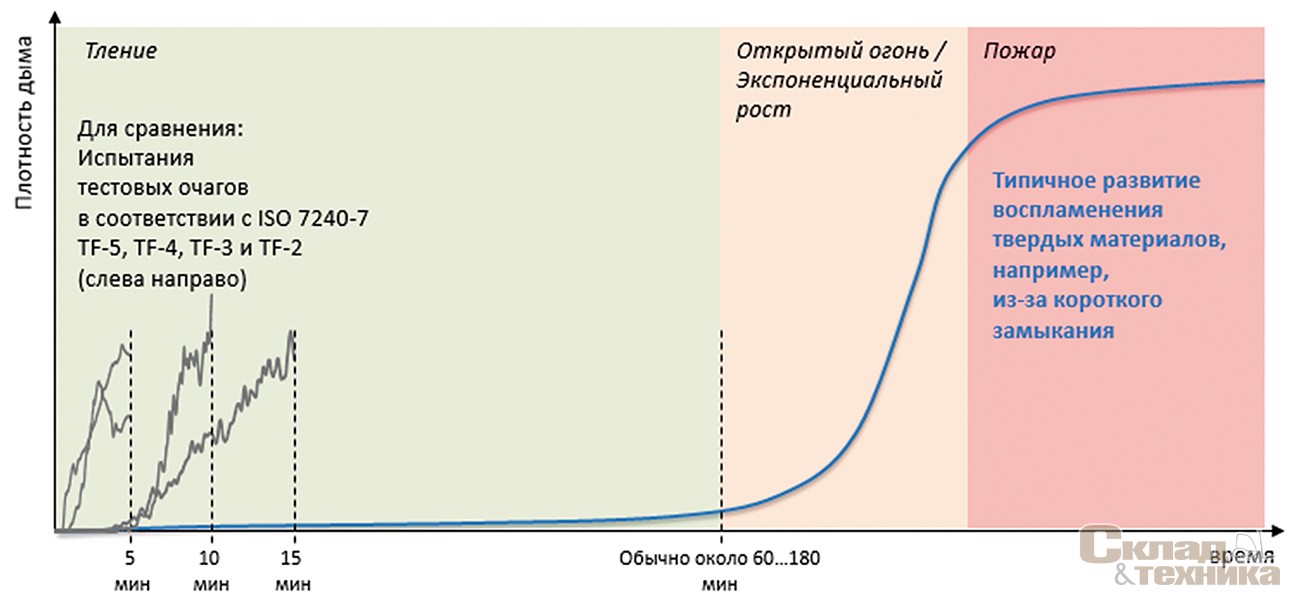

Так как в подавляющем большинстве случаев фаза открытого горения предваряется гораздо более длительной фазой тления, правильно установленный аспирационный извещатель дает десятки минут, а часто – часы, для принятия ответных мер.
Пример расчета стоимости аспирационной системы склада
Обоснование экономической целесообразности использования такой системы приведем на примере склада площадью 20 х 50 м (1000 м2) и высотой 10 м. Трубы системы расположены в одни ярус под перекрытием (на потолке). Используются извещатели с классом чувствительности В (по ГОСТ 53325).

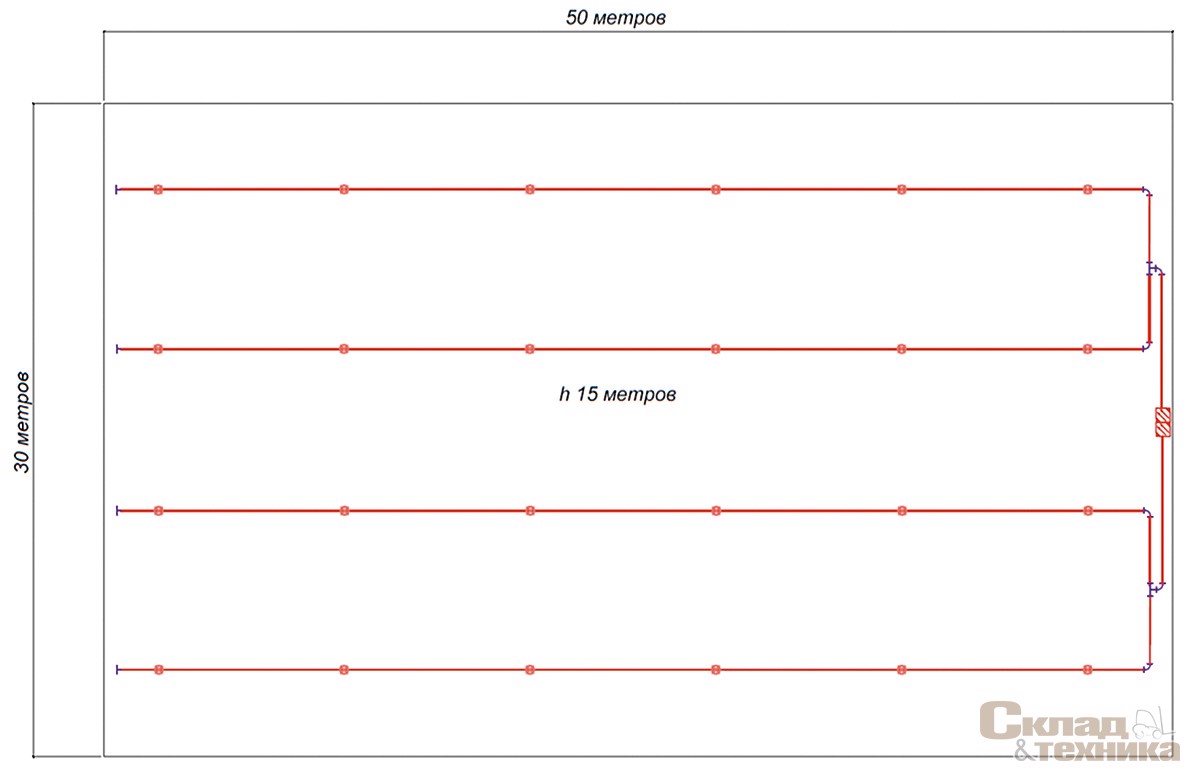

![Схема расположения воздухозаборных отверстий](/article/9835-protivopojarnaya-zashchita-vysokostellajnogo-sklada-aspiratsionnye-avtomaticheskie-dymovye-izveshchateli/Images/07.jpg)
Артикул | Тип | Название | Единицы | Цена, вкл. НДС, евро | Количество | Стоимость, евро |
---|---|---|---|---|---|---|

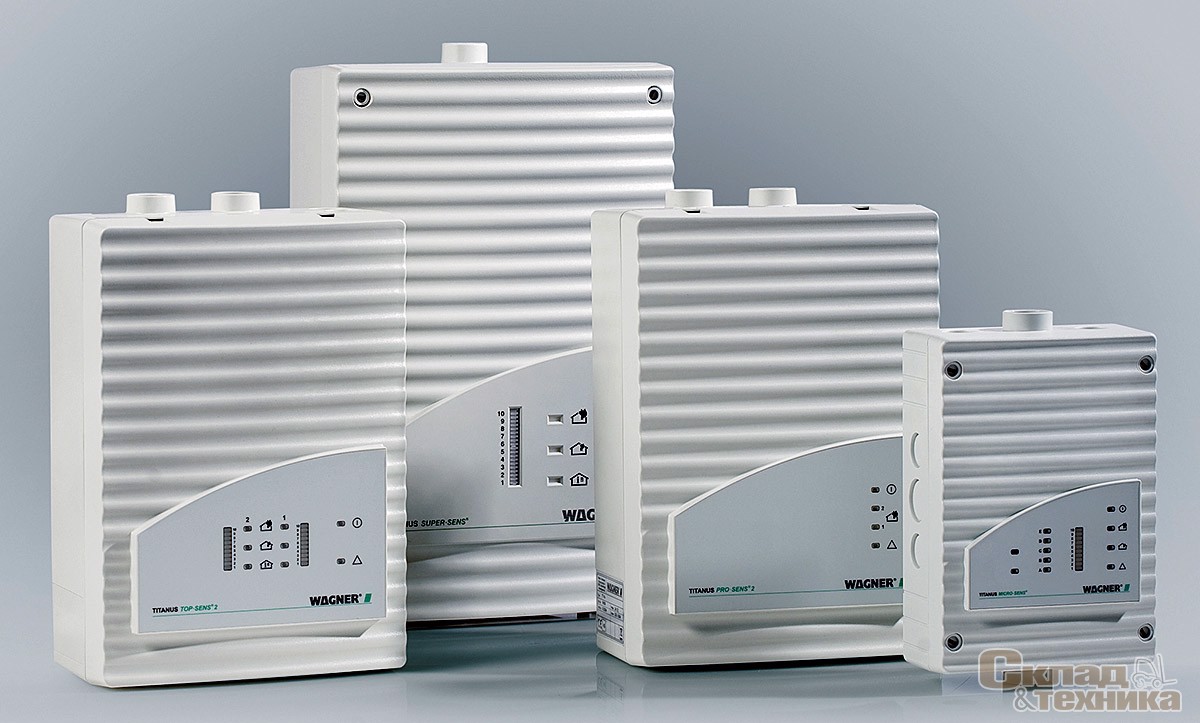

AD-05-0457 | Typ TP-1/a | Извещатель пожарный аспирационный Titanus Pro Sens | шт. | 1068,00 | 1 | 1068,00 |
AD-10-5100 | Typ DM-TP-10-L | Модуль детекторный Titanus Pro Sens | шт. | 658,60 | 2 | 1317,20 |
AD-10-1037 | Typ FW-TP-2 | Наклейка на корпус Titanus Pro Sens 2 | шт. | 21,36 | 1 | 21,36 |
01-10-9010 | Typ R-2519 по 5 м | Труба аспирационная жесткая PVC ∅ 25 мм | м | 1,96 | 250 | 490,00 |
01-10-9070 | Typ R-2519-B90. Упак. 10 шт. | Поворот 90° | шт. | 3,52 | 20 | 70,40 |
01-10-9030 | Typ R-2519-W45. Упак. 10 шт. | Угол 45° | шт. | 1,99 | 20 | 39,80 |
01-10-9040 | Typ R-2519-T. Упак. 10 шт. | Тройник | шт. | 1,35 | 20 | 27,00 |
01-10-9050 | Typ R-2519-E. Упак. 10 шт. | Заглушка | шт. | 0,96 | 10 | 9,60 |
01-10-9060 | Typ R-2519-M. Упак. 10 шт. | Муфта | шт. | 0,93 | 50 | 46,50 |
01-35-1075 | Typ NG 23 VE=100 Stk. | Крепежные клипсы | шт. | 0,43 | 300 | 128,84 |
01-10-9330 | Typ AF-BR. Упак. 10 шт. | Калибровочный элемент | шт. | 1,28 | 30 | 38,40 |
01-10-9390 | Typ AF-2.0. Упак. 10 шт. | Калибровочный элемент | шт. | 1,28 | 30 | 38,45 |
AD-10-1960 | Typ LF-AD/a | Фильтр воздушный, 15 мкм | шт. | 233,18 | 2 | 466,36 |
3761,91 |
