Нестандартное и специализированное складское оборудование

Нетиповые стеллажи на заказ

Несомненно, крупные производители также берутся за разработку нетипового складского и стеллажного оборудования, но чаще им занимаются компании, являющиеся их дилерами, но имеющие также и собственный цех, позволяющий переделывать заводское стеллажное оборудование в новое нетиповое в соответствии с требованиями заказчика. Крупное предприятие этого делать не будет по нескольким причинам: ломать устоявшиеся логистические и технологические линии будет себе дороже; заказы, как правило, не столь большие, чтобы они могли оправдать затраченные на них время и средства.

Выполняя подобные работы в комплексе – от проектирования и расчета возможных нагрузок до профессиональной финальной сборки стеллажей, компании-производители ориентируются не только на эскизы (чертежи) заказчиков, но готовы предложить им нестандартные технические решения, опирающиеся на собственные опыт и расчет. Подходы к разработке складского оборудования могут различаться, как и требования и условия эксплуатации, в зависимости от того, где они должны будут эксплуатироваться: в архиве, автосервисе, цехе, на складе, терминале или на улице. Основные этапы проектирования и изготовления индивидуальных складских стеллажных конструкций аналогичны стадиям разработки металлических конструкций.

Стеллажи для кабельной продукции

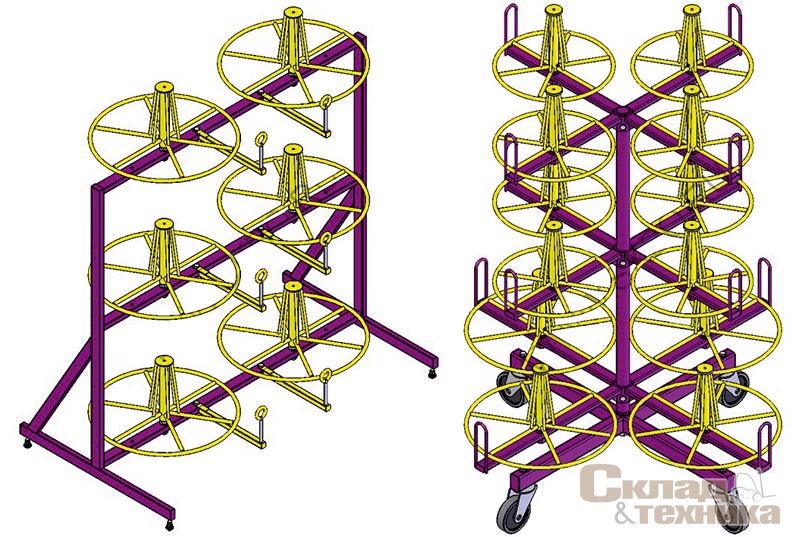

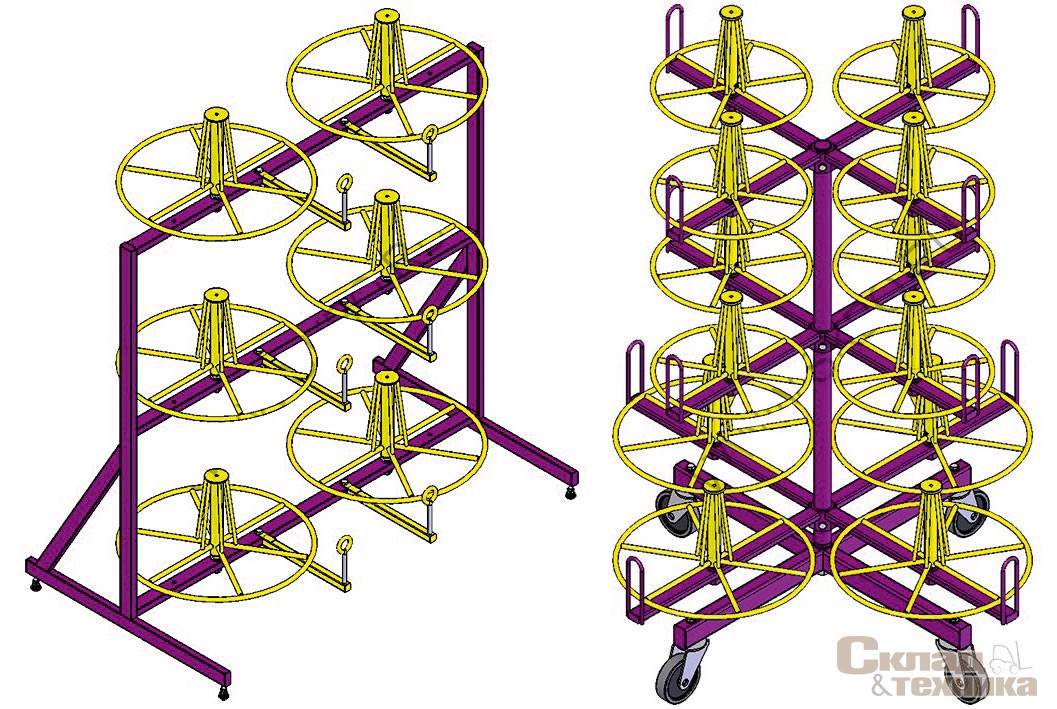

Такое оборудование изготавливают в двух вариантах: стеллаж для бухт с кабелем и стеллаж для катушек кабеля (кабельных барабанов). Стеллаж для бухт кабеля – это сварная конструкция, на которой устанавливаются отдающие технологические барабаны. В зависимости от исполнения стеллажа технологические барабаны имеют возможность вращения в вертикальной или горизонтальной плоскости. Для мобильности стеллажи для бухт могут устанавливаться на колесных опорах. Оборудование может оснащаться измерителем длины кабеля, который устанавливается на выносном кронштейне, либо поставляется в составе станка для намотки кабеля или измерительного стола.

Стеллаж для кабеля используется для хранения и проведения отмоток кабельных барабанов или бухт (катушек). Его грузоподъемность составляет до 15 т на пролет, высота кабельных стеллажей – до 6 метров. Можно использовать барабаны до № 25. В технически оправданных случаях кабельные стеллажи могут применяться как отдающие устройства к станкам для намотки кабеля.

Стеллаж для кабельных барабанов – это составная рамная конструкция, состоящая из одной или нескольких секций с осями и прижимными башмаками, предназначенная для хранения и размотки барабанов с кабелем, проводом или тросом. Ряд кабельного стеллажа формируется последовательным присоединением дополнительных секций к основной секции. Основная секция – это совокупность из двух боковин, прямых и косых стяжек, ложементов и подножек, жестко соединенная крепежными элементами; а также осей с прижимными башмаками; дополнительная секция – условная конструкция, представляющая собой основную секцию без одной боковой рамы. Обычно стеллаж для катушек изготавливается с тремя ярусами, на которых размещаются барабаны, причем размотку рекомендуется производить с нижних двух, что объясняется требованиями безопасности. Также необходимо иметь в виду минимальный радиус изгиба кабеля, обеспечение которого при перемотке кабеля в малом пространстве обычно препятствует проведению размотки с верхнего яруса. Для облегчения размотки ложементы кабельного стеллажа (места установки осей) могут изготавливаться с подшипниками. Подшипники в ложементах стеллажа существенно уменьшают трение при вращении барабана, но при этом приводят к тому, что оно может продолжиться по инерции при резкой остановке намотчика.

Основная номенклатура стеллажей для кабельных (тросовых) барабанов производится с наклонной фронтальной плоскостью (плоскость осей установленных барабанов). Это во многом обусловлено требованием удобства установки барабанов с помощью кран-балки и безопасности (при падении барабан будет направляться внутрь конструкции рамы).

Стеллажи для кабельных барабанов представляют собой металлоемкие и трудоемкие изделия, поэтому при большом объеме заказа конструкция стандартного стеллажа может изменяться под конкретные требования. Такой подход в большинстве случаев позволяет существенно снизить себестоимость изделия и, соответственно, его конечную цену.

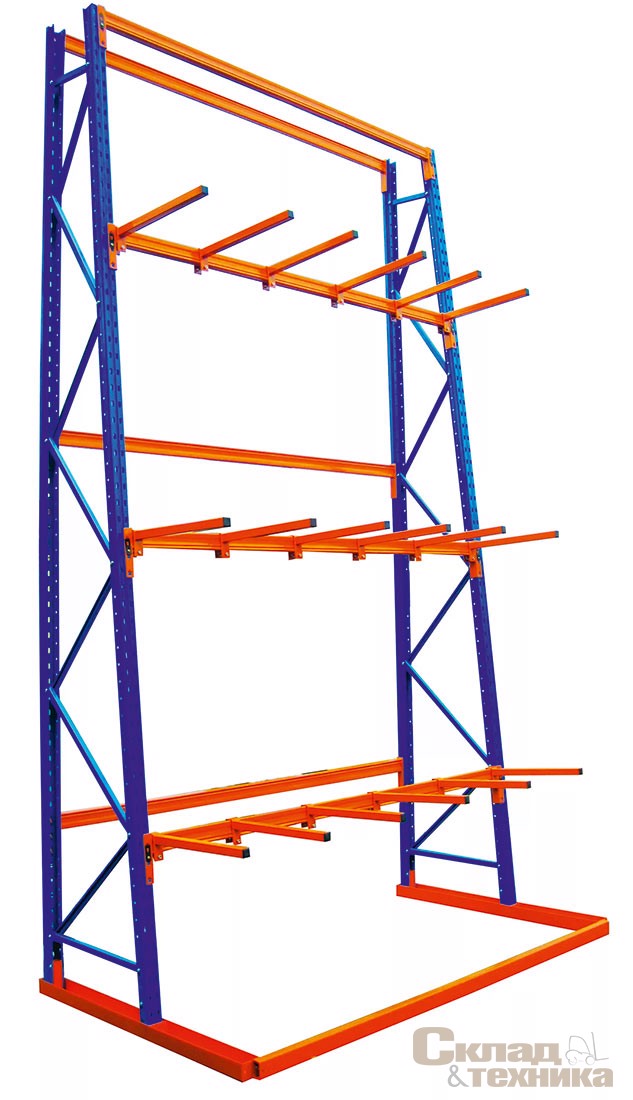

Стеллажи, предназначенные для хранения рукавов высокого давления (РВД) в бухтах представляют собой рамную, реже – консольную конструкцию, на которой подвижно установлены технологические барабаны (корзины) с мотками РВД. В зависимости от модели корзины могут выдвигаться либо быть жестко зафиксированы на раме. Для обеспечения мобильности к стеллажам разработано и часто применяется колесное основание..

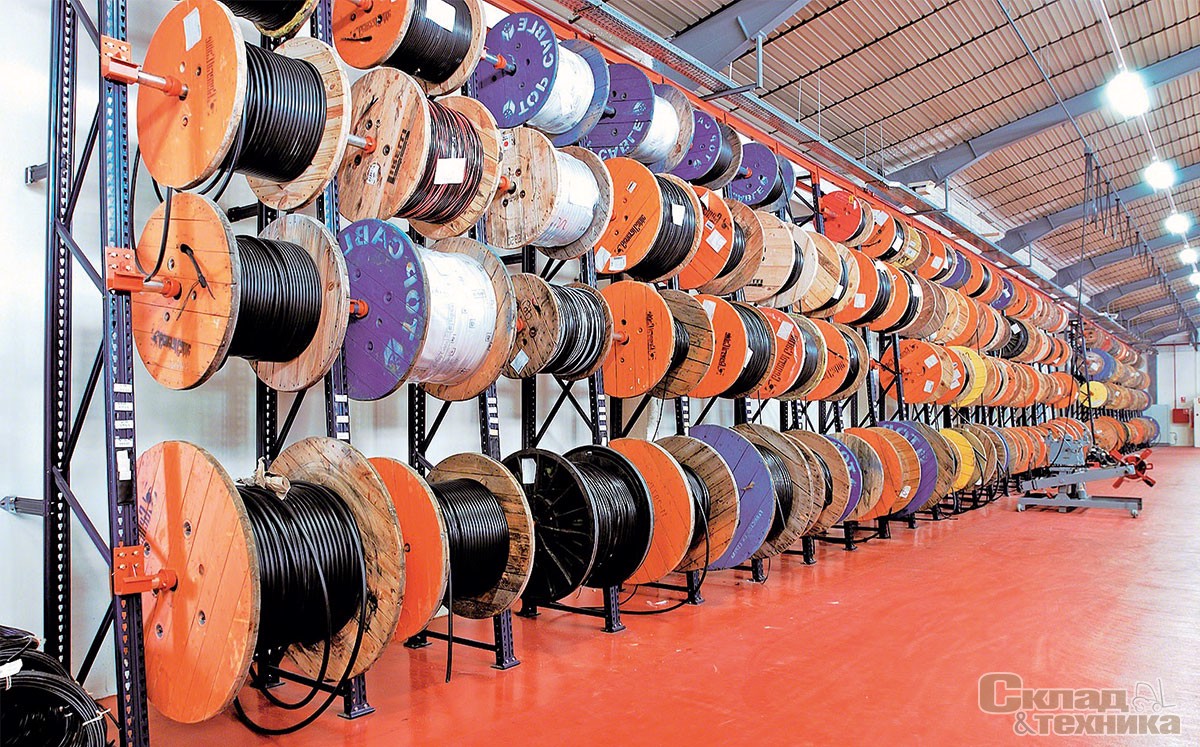

Стеллажные конструкции для хранения кабельной продукции на основе палетных/фронтальных стеллажей

Данный вид стеллажей в нашей стране делают несколько производителей. Как правило, для этого используется система на основе палетных (фронтальных) стеллажей. Исполнения несколько разные: в одном случае кабель можно разматывать с бобины, не снимая ее непосредственно с места хранения, в другом – нельзя. На чертеже, разработанном компанией «Микрон», представлен наклонный стеллаж для хранения кабельных катушек. Он выполнен из серийно выпускаемых на производстве элементов стоек и специально изготовленных несущих катушки валов. Как показала практика, данная система пригодна не только для хранения, но также широко используется и на торгующих кабельной продукцией в розницу предприятиях.

Удобство такой системы неоспоримо:

• для изготовления используются готовые элементы;
• можно отматывать кабель;
• количество уровней хранения ограничено только возможностями разгрузчно/погрузочной техники.

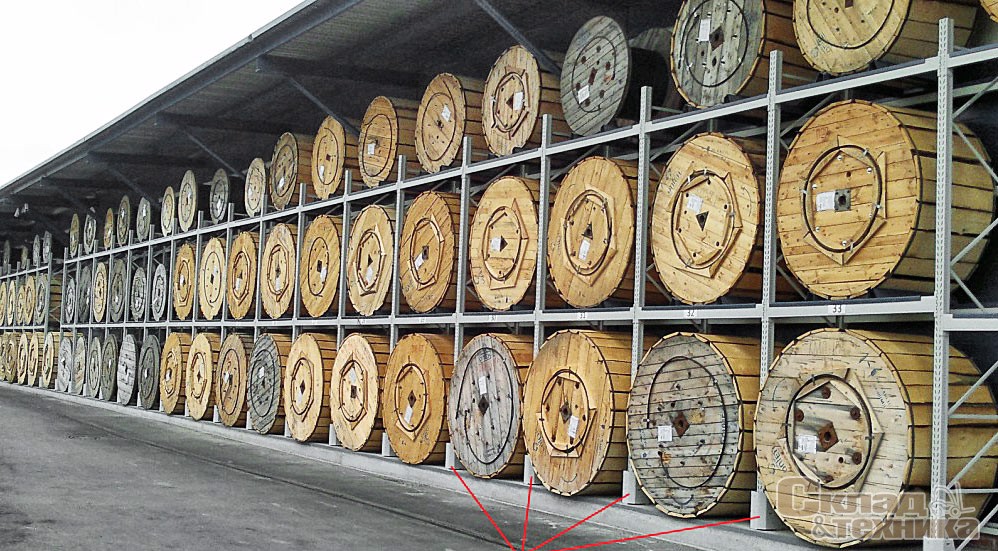

Для долгого хранения кабельной продукции предлагается система с фронтальной загрузкой бобин. Для этого на балки палетных стеллажей и перпендикулярно им устанавливают специальные ложементы («кроватки»), которые не позволяют бобине перемещаться/перекатываться.

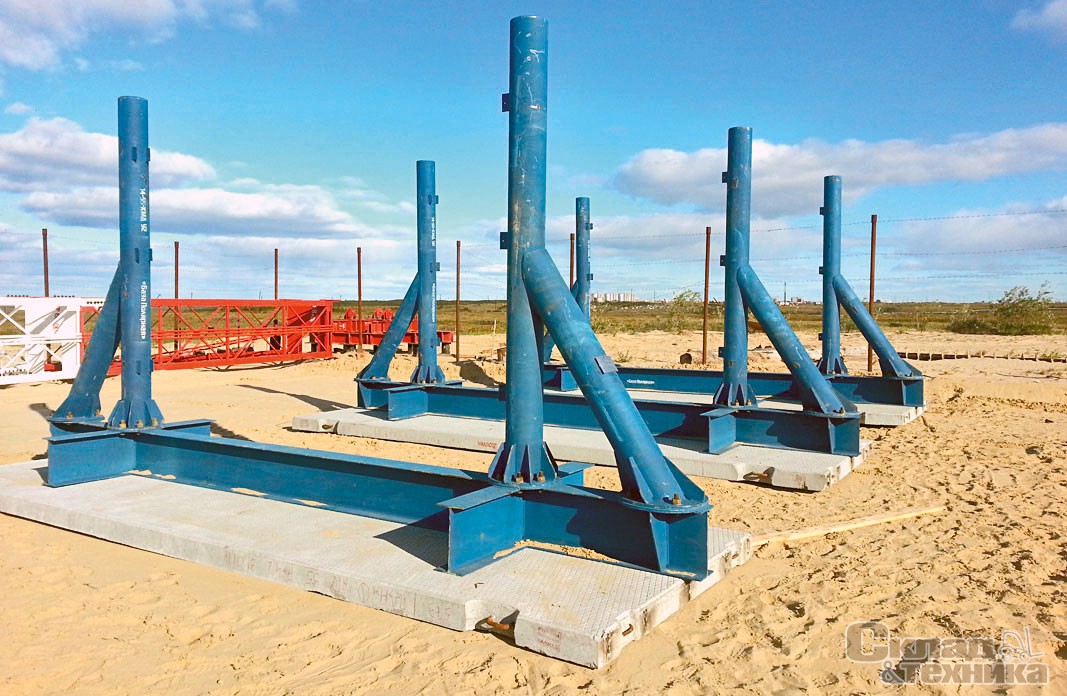

Стеллажные конструкции для хранения труб

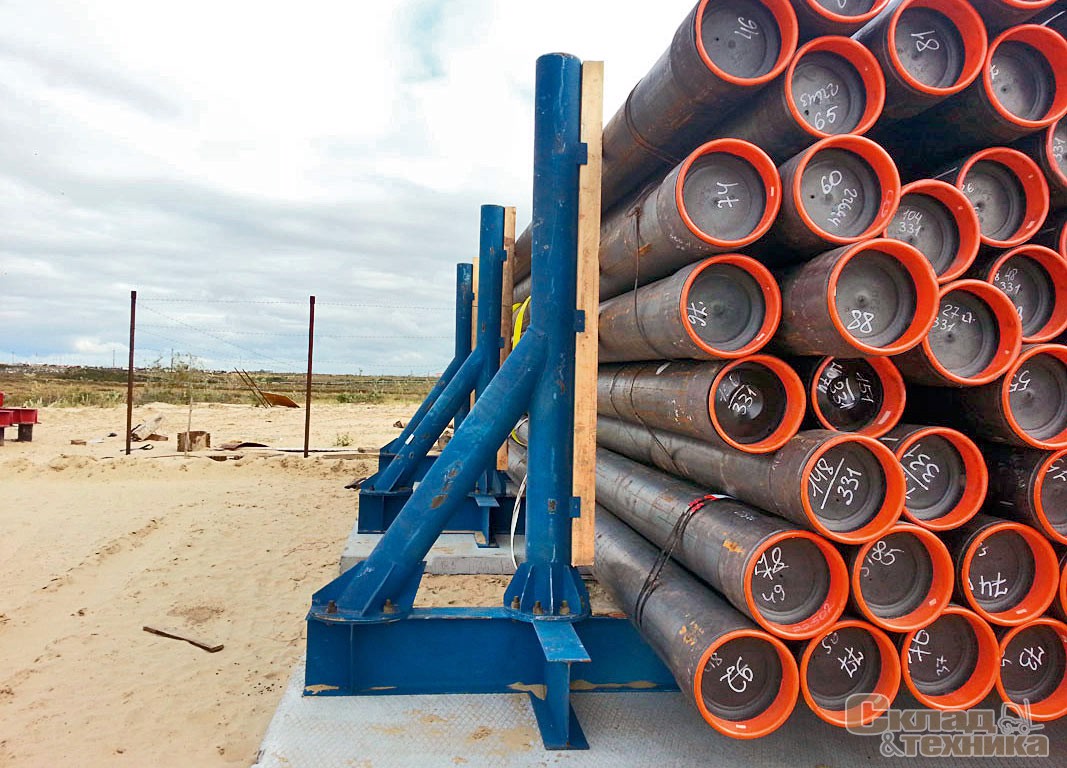

Правила складирования и хранения труб малого и большого диаметра на открытых площадках запрещают прислонять и опирать изделия на временные или капитальные сооружения. Необходимо использовать специальные ограничительные упоры или стеллажи для труб большого диаметра.

Как показала практика, подобные конструкции необходимы во многих отраслях промышленности:

• на производствах;
• при прокладке трубопроводов любого назначения;
• на складах и логистических центрах;
• на торговых предприятиях и базах.

В каждом конкретном случае эти конструкции рассчитывают под соответствующие нагрузки и вид хранимой продукции. Во многих компаниях, особенно таких, как «Роснефть» или «Газпром», на подобного рода продукцию существуют разработанные технические условия, на их основании и ведутся разработка и изготовление стеллажных конструкций для хранения труб.

Стеллажные системы для хранения колес

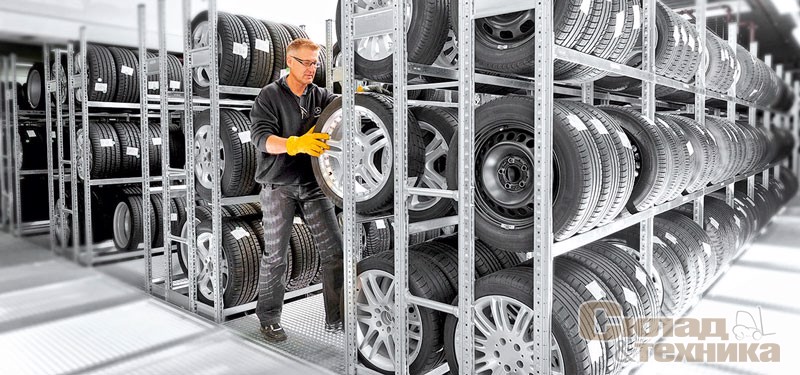

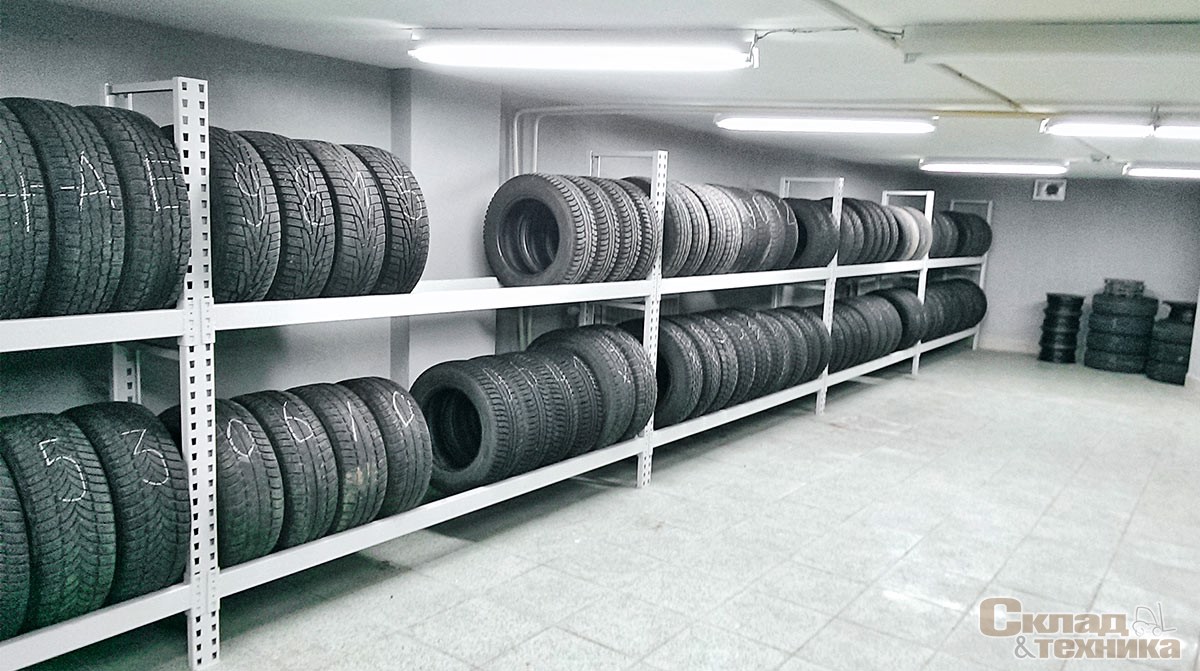

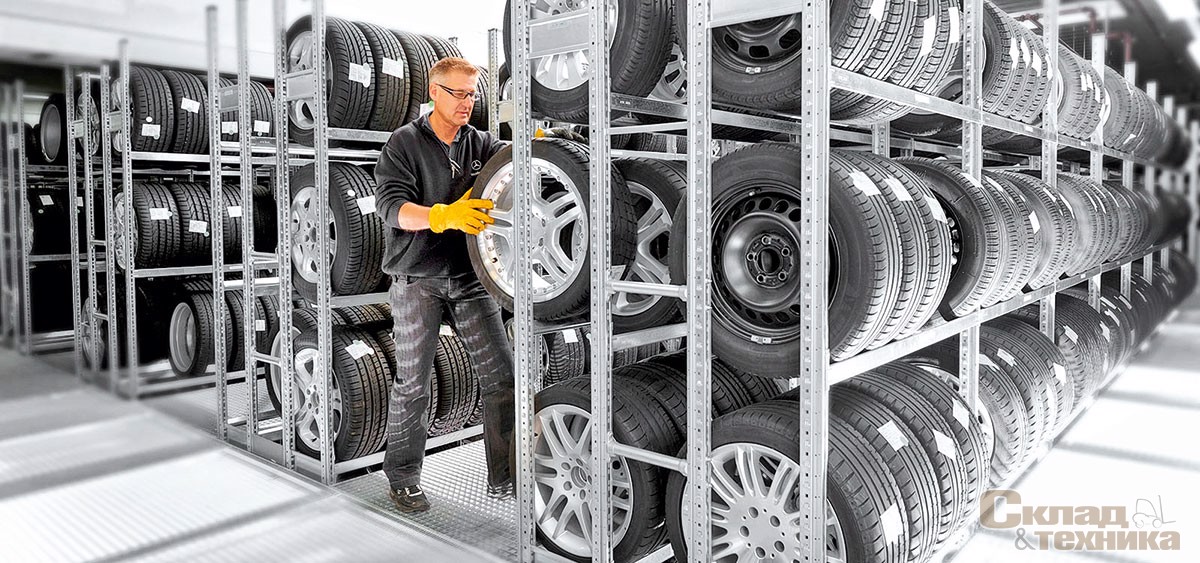

Для сезонного хранения колес малого диаметра используют палетные/фронтальные стеллажи без полок – это решение, широко распространенное как в магазинах, так и на складах.

Для колес большого диаметра и спецтехники используют, как правило, специальные стеллажи. Некоторые заказчики и производители называют их клетьми. Универсальные решения встречаются редко, тем не менее, некоторые компании-производители в реестре производимой и продаваемой ими продукции предлагают достаточно много простых, но универсальных решений.

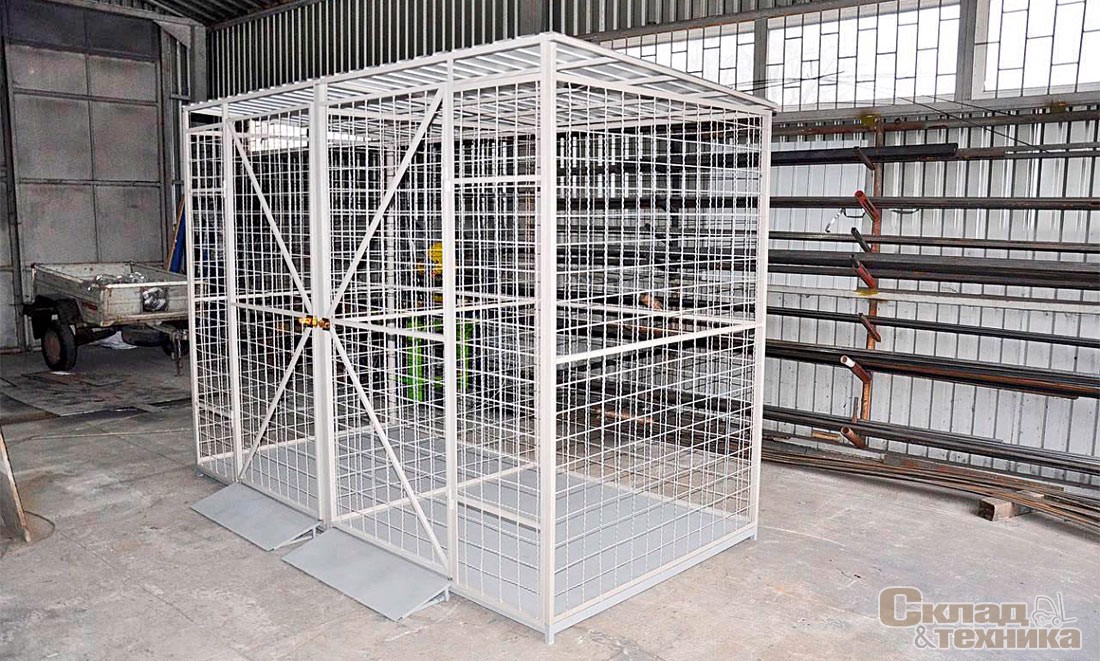

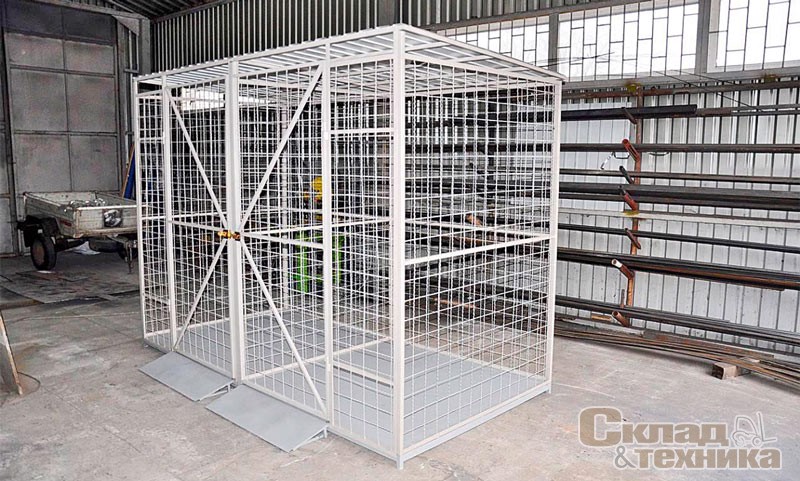

Клети для хранения газовых баллонов

На производствах часто используются различного рода газовые баллоны: кислород, пропан, водород.

В настоящее время типового складского оборудования, выпускаемого по ГОСТ для этих целей, нет. В каждом регионе есть компании, производящие схожие по конструктиву системы хранения, но все они будут отличаться друг от друга и по внешнему виду и типу окраски.
