Автомобильные весы (Часть 1)

Чтобы покупка и установка весов были проделаны грамотно и принесли выгоду владельцу, надо учесть некоторые особенности собственного производства и оценить следующие факторы:

• сезон максимального товарооборота;
• площадь и расположение имеющейся свободной территории;
• количество используемого автотранспорта;
• необходимую точность учета товарных потоков.

Весы, несмотря на достаточно высокую стоимость, при большом грузопотоке могут окупиться быстро – всего за полгода.

В последние десять лет электронные устройства на тензодатчиках практически полностью сменили механические весы. Именно эти устройства и определяют точность и надежность всей системы взвешивания. Усилие от взвешиваемого груза в электронных весах сначала поступает на тензодатчики, затем преобразуется в электрический сигнал, который передается на электронный индикатор. Электронный индикатор преобразует этот сигнал в цифровой код и выдает информацию о массе груза на дисплей.

Весы по функциональным возможностям подразделяют на динамические (изготавливаются по ГОСТ 30414–96 «Весы для взвешивания транспортных средств в движении. Общие технические требования») и статические (по ГОСТ 29329–92 «Весы для статического взвешивания. Общие технические требования»). Весы всех типов должны соответствовать требованиям пылевлагозащищенности, ударопрочности и выдерживать рабочие температуры широкого диапазона. При статическом взвешивании автомобиль обычно целиком должен находиться на платформе весов, хотя можно взвешивать его и по частям с дальнейшим суммированием показаний. Взвешивание в статике характерно для предприятий:

• требующих более точного взвешивания (погрешность примерно 0,02%);
• с достаточно большой свободной территорией;
• использующих системы дозирования грузов (зерно, гравий, песок, жидкости и т. п.).

В целом взвешивание в динамике применяется на предприятиях:

• с бoльшей свободной территорией;
• не нуждающихся в очень точном измерении, т. е. для некоммерческого взвешивания (погрешность около 1%).

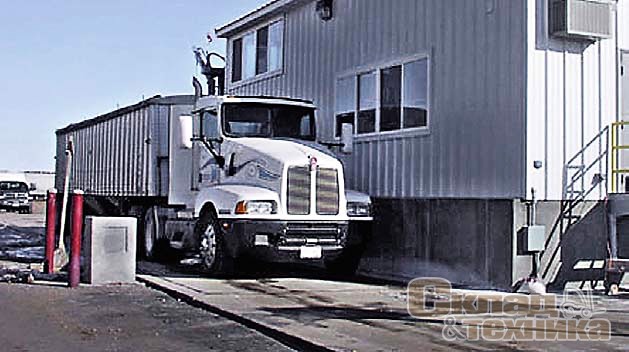

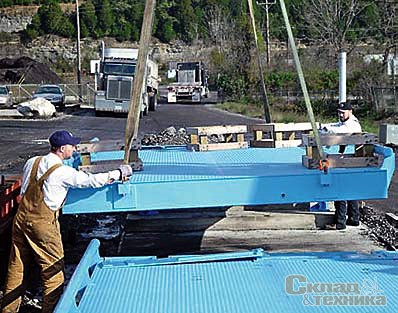

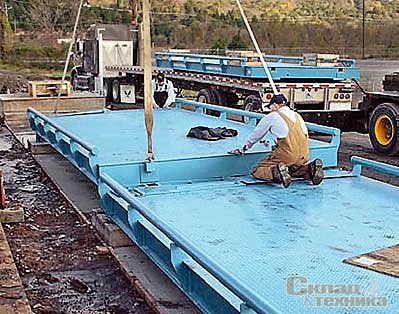

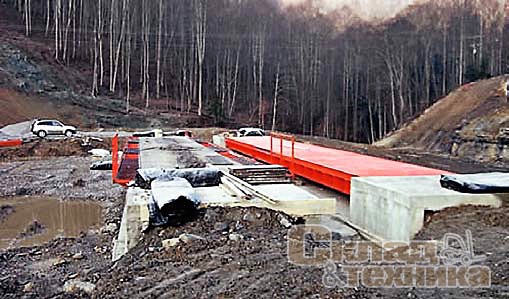

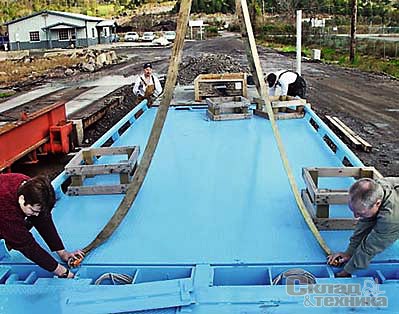

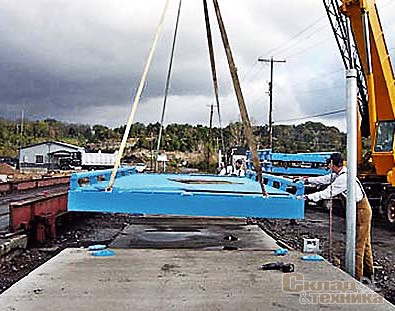

Монтаж врезных весов для взвешивания в динамике – дело очень трудоемкое: для всех устройств этого типа необходимо подготовить приямок, залить фундамент, установить раму, залить ее, установить платформу, откалибровать, поверить. Применение автомобильных динамических весов существенно повышает эффективность использования транспортных средств, снижает простои. Скорость движения транспорта при проведении измерений должна составлять от 2 до 5 км/ч, в режиме транзитного контроля – до 20 км/ч.

При измерении массы в последнее время используют принципиально новый для отечественного потребителя подход в технологии взвешивания автотранспорта – принцип поосного взвешивания. Вес в этом случае определяется путем суммирования усилий, создаваемых каждой осью автомобиля либо его совмещенными мостами. Конструкция таких весов позволяет исключить строительные работы по изготовлению дорогостоящего фундамента, а их монтаж осуществляется очень просто и в кратчайшие сроки. Однако точность измерений у этих устройств на порядок ниже, чем у весов для статического взвешивания. Весы для поосного взвешивания просты в обслуживании и могут подключаться к компьютерной сети предприятия для автоматизации учета контроля процессов отгрузки и снабжения.

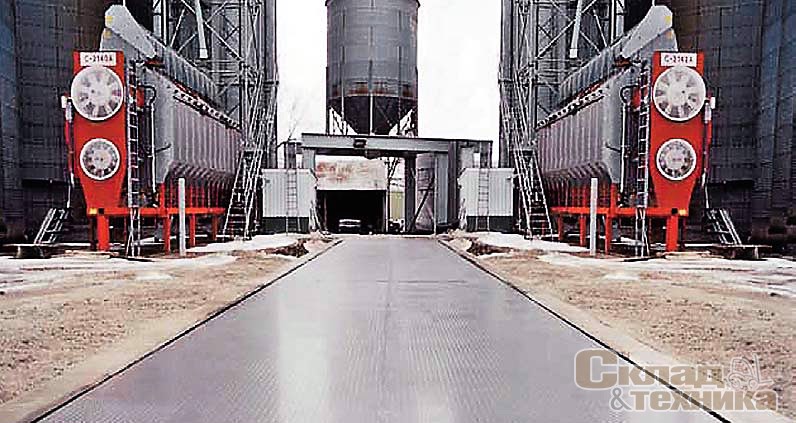

В зависимости от способа установки эти модели имеют подкладное и врезное исполнение. Врезные весы представляют собой грузоприемную платформу, установленную в металлическую раму, залитую по периметру бетоном. Грузоприемная платформа располагается на одном уровне с проезжей частью дороги, что предельно упрощает процесс взвешивания. Наиболее мобильный вариант весов большой грузоподъемности – подкладные весы. Эти устройства имеют небольшую собственную массу, легко транспортируются в кузове грузовика и могут питаться от автомобильного аккумулятора. Следует отметить, что при поосном, поэтапном взвешивании автотранспорта речь идет о наибольшем пределе нагрузки на ось либо на совмещенные мосты.

На использование разных видов взвешивания существуют определенные ограничения. Так, жидкости можно взвешивать только на весах для статического взвешивания. Весы для поосного или группового (группа осей) взвешивания в движении не могут использоваться для взвешивания жидких грузов или любых других грузов, центр массы которых может измениться во время перемещения.

При необходимости автомобильные весы дополняют программным обеспечением для обработки результатов измерений, которое имеет следующие возможности: печать накладных; суммирование результатов взвешивания; сортировка по времени, операторам, видам продукции; многоуровневый доступ.

Компании, продающие весы, помимо собственно реализации обычно осуществляют подбор и поставку необходимого оборудования для заказчика при оптимальном соотношении цены и качества, проведение пусконаладочных работ и обучение персонала, гарантийное и сервисное обслуживание весоизмерительной техники, модернизацию оборудования под конкретные условия эксплуатации.

«ФизТех» производит надежные автомобильные весы всех возможных типов: для взвешивания в статическом положении всего автомобиля/ автопоезда, врезные и подкладные для поосного взвешивания, врезные для взвешивания в движении. Весы отвечают требованиям ГОСТ 29329–92 и ГОСТ 30414–96, сертифицированы, внесены в Госреестр средств измерения под № 19242-03, 18880-04. На все весы предоставляется гарантийное, послегарантийное и сервисное обслуживание.

При изготовлении всех автомобильных весов «ФизТех» используются морозостойкие тензодатчики FLINTEC (Германия), выполненные из нержавеющей стали с наивысшей степенью пылевлагозащиты IP68 (100%-ная защита от пыли и измерение веса даже в затопленном состоянии). Применение датчиков FLINTEC гарантирует бесперебойную работу оборудования при температурах от –40 до +80 °С при любых погодных условиях. Подключение любой модели весов к компьютеру осуществляется стандартным кабелем для разъема RS-232 к COM-порту. Возможен вывод результатов взвешивания на большое светодиодное табло (высота цифр 8 или 13 см), принтер, через систему проговаривания веса. При необходимости весы комплектуют радиостанцией, которая позволяет передавать результаты взвешивания на терминал без прокладки кабеля.

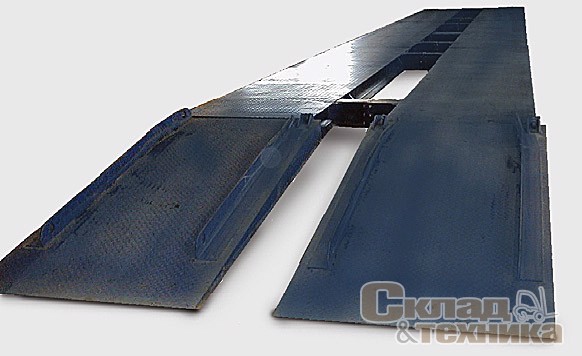

Модели ВАЭ (весы автомобильные электронные) предназначены для взвешивания в статическом положении всего автомобиля (автопоезда) и состоят из нескольких грузоприемных платформ, устанавливаемых на балки с тензорезисторными датчиками. От датчиков через распределительную коробку сигнал поступает на весовой терминал, где производится индикация результатов взвешивания. Компания выпускает более 20 модификаций весов, отличающихся наибольшим пределом взвешивания (от 10 до 80 т) и длиной грузоприемных платформ (от 6 до 23 м), а также весы с нестандартными параметрами, например, для карьерных самосвалов. По способу установки весы подразделяются на фундаментные и бесфундаментные. Фундаментные весы монтируются на подготовленное бетонное основание, спроектированное в соответствии со свойствами грунта. Для монтажа бесфундаментных весов используют от двух до пяти дорожных плит (в зависимости от числа платформ). Преимуществом второго варианта является отсутствие фундаментных работ и быстрый ввод весов в эксплуатацию, но он подходит не для всех типов грунтов.

Весы работают в двухдиапазонном режиме, что позволяет проводить более точные измерения веса за счет меньших значений поверочных делений первого диапазона. Так, например, ВАЭ-60т при взвешивании автомобиля полной массой от 20 до 60 т отображают вес с дискретностью 20 кг, а при весе до 20 т более точно – с дискретностью 10 кг. Высота платформы моделей ВЭА – от 33 см, что существенно облегчает заезд и позволяет использовать короткий пандус. Ширина проезжей части составляет 3,2 м для удобства маневров. Конструктивными особенностями обеспечивается высокая жесткость платформы. Полностью разборная конструкция не требует спецтранспорта для перевозки и ускоряет процесс монтажа. В качестве опций предлагаются металлические пандусы, боковые ограждения и межколейные защитные панели от снега и мусора, закрывающие проем между колеями весов.

Существует два варианта исполнения весов ВАЭ: «Стандарт» и «Экстра». Преимущества исполнения «Экстра»: повышенная устойчивость к боковым ударам и весовым перегрузкам (специальные модули защиты датчиков), наличие антирезонансных демпферов, увеличенная жесткость платформы и улучшенное антикоррозионное покрытие. Обе модели имеют самую низкую цену в соответствующих классах. Гарантийный срок на ВАЭ «Стандарт» составляет 15 мес., на ВАЭ «Экстра» – 40 мес.

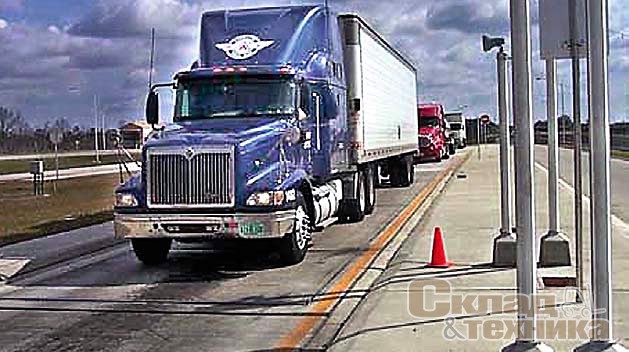

Модели ВАЭ-ВД (весы автомобильные электронные для взвешивания в движении) предназначены для поосного взвешивания автомобилей и автопоездов в движении в любом направлении с последующим автоматическим суммированием результатов взвешивания. Они представляют собой грузоприемную платформу на тензорезисторных датчиках, установленную в металлическую раму, которая залита по наружному периметру бетоном. Грузоприемная платформа располагается на одном уровне с проезжей частью дороги. Тензорезисторные датчики расположены над платформой, в боковых ограждениях, что исключает их засорение и заливание. В весах предусмотрен доступ для очистки конструктивных зазоров и подплатформенного пространства без демонтажа весовой платформы. Взвешивание в динамике происходит при скорости движения через весы не более 5 км/ч. Результаты взвешивания рассчитываются поставляемым программным обеспечением с использованием персонального компьютера (ПК).

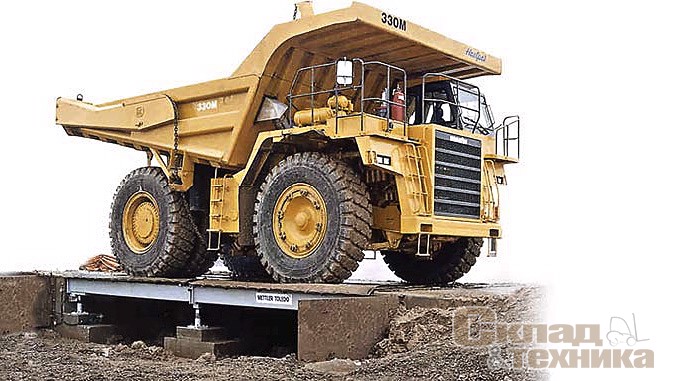

Весы могут использоваться и для взвешивания в статике (если необходимо получить более точные значения веса). В этом случае они комплектуются терминалом и работают в двухдиапазонном режиме без использования ПК. Выпускаемые модели отличаются наибольшим пределом взвешивания (60, 100, 200 и 300 т – от среднетоннажных грузовых автомобилей до карьерных самосвалов) и размерами грузоприемных платформ. Гарантийный срок на весы ВАЭ-ВД – 15 мес.

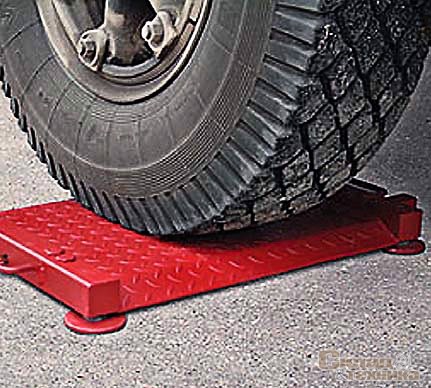

ВТП-А (весы транспортные подкладные автомобильные) – малогабаритные модели, которые предназначены для статического поосного или поколесного взвешивания автотранспорта при поочередном или одновременном (в случае соединения платформ) наезде колесных пар на грузоприемные платформы. Модели легки и удобны, имеют встроенные ролики и ручку для переноски или перекатывания одним человеком. Пандусы для заезда встроены в платформу.

Весы ВТП-А производят с наибольшим пределом взвешивания от 1 до 15 т и платформой размерами 750х560 или 1000х620 мм. Платформа изготовлена из конструкционной стали с износостойким спецпокрытием или полностью из нержавеющей стали. Высота весов – всего 48 мм, что значительно увеличивает точность благодаря малому сопротивлению рессор. ВТП-А, как и другие модели, работают в двухдиапазонном режиме. Изготавливается два варианта исполнения: «Стандарт» с защитой IP67 (от кратковременного погружения в воду) и диапазоном рабочих температур от –20 до +65 °С и «Экстра» с защитой IP68 (от –40 до +80 °С). Гарантийный срок на ВТП-А «Стандарт» составляет 12 мес., на ВТП-А «Экстра» – 15 мес.

Весоизмерительная компания «Тензо-М» (ВИК «Тензо-М») является одним из лидеров в разработке и производстве электронных автомобильных весов как на российском рынке, так и в ближнем зарубежье. Ее продукция работает на различных предприятиях пищевой, добывающей и перерабатывающей промышленности. Автомобильные весы «Тензо-М» всепогодны и сохраняют работоспособность при температуре окружающей среды от –30 до +40 °С, сертифицированы и внесены в Госреестр средств измерений.

Компания выпускает необходимые для коммерческого учета автомобильные весы для статического взвешивания, имеющие погрешность не более 0,03...0,1%, и весы для поосного взвешивания автомобилей в движении с погрешностью 2%, которые применяют службы контроля по автомобильным дорогам, а также предприятия, взвешивающие недорогой продукт (песок, мусор и т. д.), для которых такая погрешность допустима.

Все модели, выпускаемые ЗАО «ВИК «Тензо-М», в стандартной комплектации имеют возможность для передачи данных в компьютерную сеть предприятия для накопления в базе данных результатов всех взвешиваний. Эти первичные данные являются основой для последующей обработки информации по любым алгоритмам и программам, необходимым для эффективного ведения хозяйственной деятельности, например распечатка объема продаж за неделю, месяц, квартал или ассортимента и количества продукции, отпущенной определенному покупателю за месяц. Поставляемое базовое программное обеспечение позволяет организовать совместимость накопленных результатов взвешиваний с целым рядом распространенных прикладных программ: «Бухгалтерия 1С», «MS Excel» и любыми другими программными средствами, работающими в среде Windows, и открывает широкие перспективы для компьютерного учета и контроля товарных и сырьевых потоков предприятия.

«Тензо-М» производит широкую гамму автомобильных весов для статического взвешивания типа ВА с наибольшими пределами взвешивания (НПВ) от 10 до 100 т и размерами стандартного модуля 3х5 или 3х6 м. Высота весов не более 45 см. Набирая платформу из двух, трех или четырех модулей, можно получить весы с длиной рабочей части 10, 12, 15, 18, 20 или 24 м. Увеличивается соответственно и НПВ весов. Благодаря использованию многоопорной модульной схемы грузоприемной платформы автомобильные весы «Тензо-М» имеют малую строительную высоту, что позволяет устанавливать их над поверхностью асфальта двора или врезать в приямок малой глубины. Для предотвращения раскачивания весов в конструкции платформы предусмотрены регулирующие болты-ограничители и отбойные закладные детали в стенах приямка или в заездных пандусах.

Следует отметить и то, что среди фирм, предлагающих сегодня на рынке автовесы, компания «Тензо-М» является единственным производителем, в цехах и лабораториях которого организован полный производственный цикл, начиная от заготовки металла и заканчивая готовыми датчиками, металлоконструкциями весов, микропроцессорными весовыми терминалами и базовым программным обеспечением сетевой поддержки.

Огромный опыт в создании весоизмерительных систем и богатый научно-технический потенциал позволили конструкторам компании в 2004 г. разработать ряд новинок, среди которых автомобильные весы «Сахалин» с металлической разборной платформой и весы «Бетон» с бетонной платформой.

Размеры стандартного модуля модели «Сахалин» – 3х5,5х0,25 м. Это позволяет получить весы с длиной рабочей части 11; 16,5 и 22 м. Платформа состоит из двух продольных балок, соединенных между собой стыковочными элементами, и удерживается от продольно-поперечных перемещений в горизонтальной плоскости специальными устройствами. Разборная конструкция позволяет: упростить транспортировку весов, особенно на большие расстояния; перевозить весы с одной площадки на другую в разобранном виде без привлечения специального автотранспорта; снизить трудоемкость изготовления за счет уменьшения габаритов составных частей и использования соответствующей оснастки и повысить качество лакокрасочного покрытия путем дробеструйной обработки поверхности малогабаритных балок платформ. Кроме того, разработан вариант экономичного фундамента под эти весы, при изготовлении которого затраты на материалы снижены почти вдвое.

Каждая платформа весов «Бетон» выполнена в виде сборной рамы, представляющей собой несъемную опалубку. Рама снабжена узлами для установки на тензоопоры, такелажными узлами и узлами для удержания от продольно-поперечных перемещений. Рамы перевозят на место установки в разобранном виде и собирают на ровной поверхности предварительно выполненного фундамента.

Затем вяжут арматуру и заливают бетон. После затвердевания бетона платформу поднимают и устанавливают на тензоопоры при помощи домкратов. Преимуществами таких весов являются снижение металлоемкости, трудозатрат на изготовление и расходов на транспортировку, а также увеличение стабильности показаний взвешивания благодаря повышенному собственному весу платформ (массе покоя).

Помимо собственной продукции компания предлагает минимальный по затратам вариант модернизации механических весов путем установки старой грузоприемной платформы на весоизмерительные тензорезисторные датчики. Рычажную систему механических весов при этом демонтируют, а весы через вторичный прибор подключают к компьютеру. Но целесообразность такой модернизации полностью зависит от состояния старой платформы.
