Ричстакеры – погрузчики для обработки контейнеров (Часть 6)

Юрий Петров

В период 2000–2004 годов от производства ричстакеров отказалось много известных производителей, среди которых Boss, Madal, Hyco. Фактически выведены с рынка ричстакеров такие бренды, как PPM, P&H, Belotti и Valmet; неопределенное будущее у «бюджетной» марки Sisu. Казалось бы, самое время сказать: свято место пусто не бывает, но здесь случай особый.

Большинство новых производителей находится в Америке и Азиатско-Тихоокеанском регионе, где позиции традиционных европейских компаний не столь сильны. Лидеры рынка тоже не дремлют и открывают сборку машин и частичное производство на местах, а кроме того, продают технику под брендами заинтересованных компаний-партнеров либо делегируют полномочия на дистрибуцию (как, например, это делает Terex-PPM, передавшая индийскому тресту Voltas из Мумбаи привилегию представлять свою марку на рынках Индокитая и Юго-Восточной Азии).

Komatsu

Ричстакеры серии HX компании Komatsu Forklift Co., Ltd. крайне редко встретишь в других местах, кроме Страны восходящего солнца, и, говоря объективно, эти машины даже не являются японскими. Изначально модельный ряд ричстакеров Komatsu разработала итальянская компания CVS Ferrari в 1998 году согласно специально достигнутому производственному соглашению для японского, корейского и китайского рынков. Благодаря этому сотрудничеству японский «дзайбацу» сохранил реноме национального производителя спецтехники номер один в регионе, освоив новый сегмент рынка подъемно-транспортного оборудования, а подлинный продуцент с Апеннин совершенно четко обозначил свое присутствие в Азиатско-Тихоокеанском регионе, подготовив линейку уникальных машин.

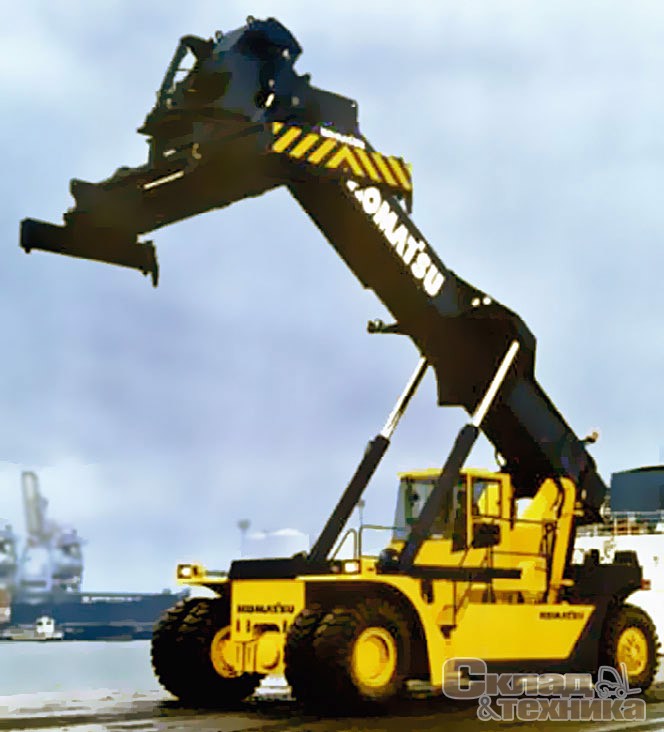

В дизайне Komatsu F4025M5-1 серии HX сохранены все черты итальянских ричстакеров CVS Ferrari

На протяжении 1999–2005 годов под маркой японского гиганта были представлены модифицированные среднеразмерные ричстакеры CVS Ferrari, которые адаптировали для работы в первую очередь с 20-футовыми контейнерами и 40-футовыми ограниченной массы. Это объясняется логистическими особенностями системы хозяйствования на местном рынке: дальневосточные операторы работают с крупными и оптовыми потребителями, у которых система поставок сырья и оборудования стандартизирована и спланирована на многие месяцы и годы вперед. В этих условиях масса контейнеров уже известна заранее, но она и в обычных условиях крайне редко достигает предельной величины 25 или 45 т. Исходя из этого паспортную грузоподъемность машин можно оптимизировать под конкретные нужды, снизив также материалоемкость и стоимость изделия. Грузоподъемность моделей Komatsu составляет для разных погрузчиков 40 или 30 т в 1-м ряду и 30, 25 и 20 т – во 2-м ряду. Все ричстакеры приспособлены для работы с контейнерами высотой 9’ 6’’ (2896 мм) на пятом ярусе и лишь некоторые – для работы на шестом ярусе, но уже с контейнерами меньшей высоты – 8’ 6’’ (2591 мм).

В основе ричстакеров серии HX Komatsu – одна базовая модель погрузчика с колесной базой 6500 мм. Все ричстакеры оснащены спредерами с верхним креплением контейнеров в фитингах, а некоторые модели CVS Ferrari комплектуют спредерами piggy-back (с нижним захватом), интермодального типа, а также боковым захватом для обработки двух контейнеров одновременно.

Краткие характеристики ричстакеров Komatsu
Модель Грузоподъем­ность макс., т, в 1-м/ 2-м ряду Число ярусов контейнеров 9'6" в 1-м ряду Колесная база, мм Шины
F4025M5-1 40/ 25 5 6500 18.00-25
F3025M6-1 30/ 25 6* 6500 18.00-25
F4030M5-1 40/ 30 5 6500 18.00-25
F4030M5H-1** 40/ 30 5 6500 18.00-25
F3030M6-1 30/ 30 6* 6500 18.00-25
F3030M6H-1** 30/ 30 6* 6500 18.00-25
F4035L5-1 40/ 35 5 6500 18.00-33
F4035L5H-1** 40/ 35 5 6500 18.00-33
F3030L6-1 30/ 30 6* 6500 18.00-33
F3030L6H-1** 30/ 30 6 6500 18.00-33
F4035L5V-1 40/ 35 5* 6500 18.00-33
F4035L5VH-1** 40/ 35 5 6500 18.00-33
*Число ярусов при работе с контейнерами 8'6".
**Оснащен интермодальным спредером.

Mitsubishi

Выпуском ричстакеров в последнее время заинтересовался еще один многопрофильный концерн – Mitsubishi Heavy Industries, Ltd. Первые упоминания о новой линейке портового оборудования появились в техническом обзоре концерна в феврале 2005 года, и о ней практически ничего не было известно. Более полная информация появилась лишь в этом году на сайте Grendia, являющегося суббрендом погрузчиков Mitsubishi Heavy Industries (MHI).

Предварительные исследования рынка ричстакеров, проведенные аналитиками инженерно-конструкторской группы MHI, показали, что более целесообразно использовать универсальную машину со следующими характеристиками грузоподъемности:

  • 1-й ряд (1..4-й ярус) – 45 т;
  • 1-й ряд (5-й ярус) – 42 т;
  • 2-й ряд (1..4-й ярус) – 29 т;
  • 3-й ряд (1..3-й ярус) – 15 т.
Опытная эксплуатация первенца Mitsubishi RS450 позволила подобрать наиболее оптимальную конфигурацию грузоподъемных характеристик для будущих ричстакеров корпорации MHI

В процессе опытной эксплуатации выяснилось, что нет смысла наращивать грузоподъемность, поскольку в 1-м и 2-м рядах масса обрабатываемого контейнера в обычных условиях составляет 30,5 т.

Модельный ряд ричстакеров Mitsubishi представлен двумя моделями RS420 и RS450 для обработки 42- и 45-тонных груженых контейнеров соответственно. Поворотный спредер с верхним захватом позволяет обрабатывать 20- и 40-футовые контейнеры на уровне пятого яруса. Грузоподъемность модели RS420 на верхних этажах составляет 40 т, а модели RS450 – 42 т. Для обеих моделей использована одинаковая платформа, и внешне они почти не различаются. Их колесная база 6 м, габаритные размеры – 11 160х4170х4490 мм. Многопрофильность японского концерна позволила использовать для ричстакера собственные комплектующие, начиная с сиденья водителя и заканчивая фирменным моторно-трансмиссионным узлом. Необходимо отметить, что примененный двигатель Mitsubishi серии 6D24-TL становится уже базовым и для других азиатских производителей ричстакеров. Им комплектуют погрузчики TCM и Dalian.

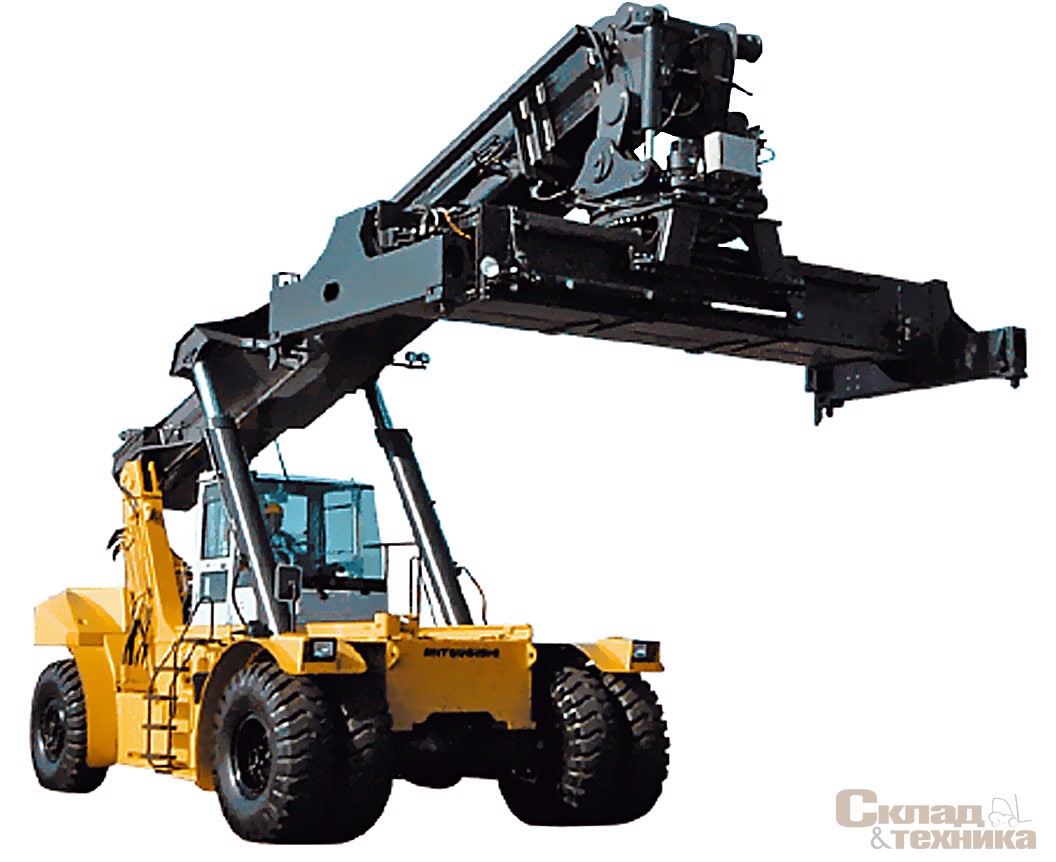

Новейший японский погрузчик Mitsubishi RS420

Посредством системы электронного контроля и сетевой передачи данных в ричстакерах CAN-BUS данные о работе всех агрегатов и механизмов выводятся на ЖК-монитор. Кабина оператора сделана сдвижной для разных операций на погрузке-разгрузке контейнеров, в том числе на железнодорожный и автомобильный транспорт.

Стрела смонтирована на двойной задней стойке и приводится в действие двумя телескопическими гидроцилиндрами. Спредер поворачивается в плане на угол +95°..–185° и перемещается относительно стрелы на 800 мм в каждую сторону. Гидропривод стрелы, спредера, хода машины и поворота колес осуществляется несколькими независимыми насосами, что позволяет выполнять одновременно несколько операций.

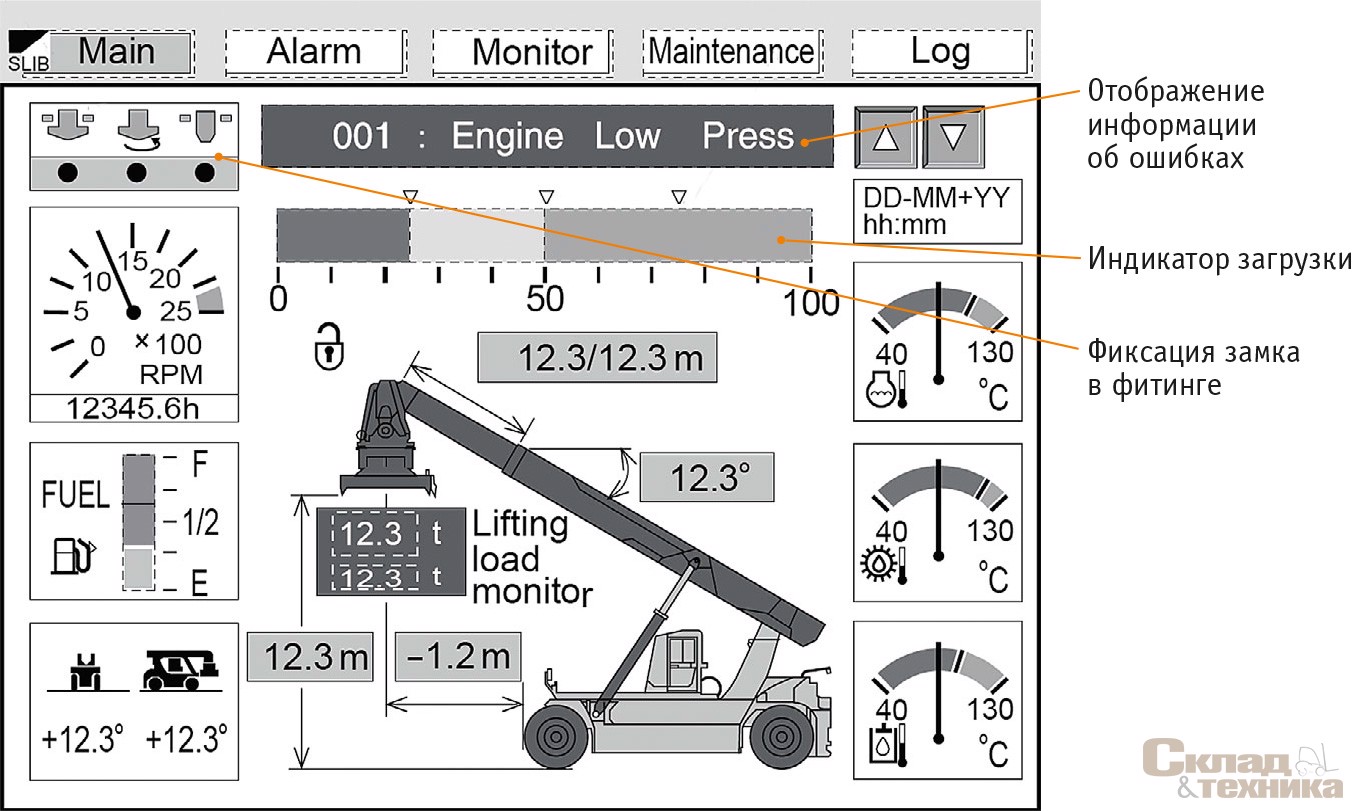

ЖК-монитор c наглядной индикацией позволяет оператору ричстакера Mitsubishi точно оценивать в работе характеристики контейнера, нагруженность машины и состояние важных узлов, агрегатов
Краткие характеристики ричстакеров Mitsubishi
Модель Число ярусов контейнеров 8' 6" в 1-м/ 2-м/ 3-м ряду Грузоподъем­ность макс., т, в 1-м/ 2-м/ 3-м ряду Масса снаря­женная, т Масса полная, т Двигатель Мощность двигателя, л.с. Транс­миссия Шины
RS420 5/ 4/ 3 42/ 25/ 11 67 109 Mitsubishi
6D24-TLE2A
330
при 2200 мин–1
Mitsubishi
MT731A
ORS18.00-25 36PR
RS450 5/ 4/ 3 45/ 30/ 15 71 116 ORS18.00-25 40PR

TCM

Токийская компания TCM Corporation основана в 1949-м, а в этом году отмечает четырехлетие с начала выпуска своего первого ричстакера (до этого она являлась региональным агентом по продаже ричстакеров Kalmar ContChamp в своем регионе). TCM, известная прежде всего как производитель фронтальных, вилочных и мини-погрузчиков с бортовым поворотом, выпускает также широкий спектр коммунальной, снегоуборочной, шахтной техники, подводные тракторы, шарнирно-сочлененные самосвалы, шлако- и чугуновозы, транспортеры ро-ро, конвейерное оборудование и технологический транспорт для металлургии. Для портов компания производит самый широкий спектр оборудования, начиная от портальных и причальных кранов и заканчивая терминальными тягачами, которые производят на заводе в Рюгасаки (Ryugasaki-shi).

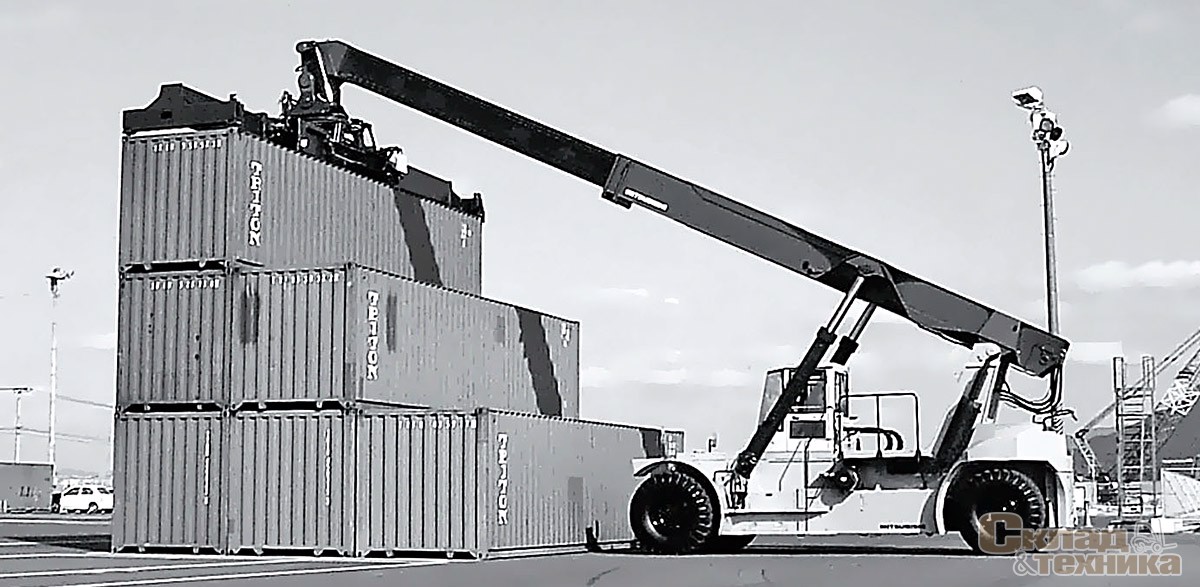

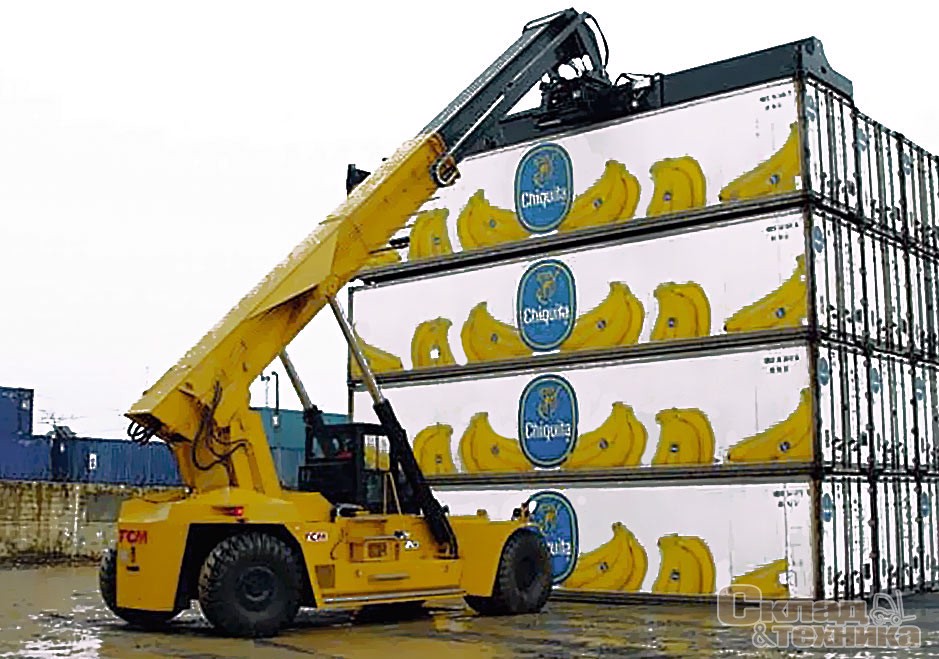

Бюджетный ТСМ MR420/4 с 270-сильным двигателем адаптирован для работы на терминалах, где высота контейнерного ряда ограничена четырьмя ярусами

Грузоподъемность машин серии MR420, как и ричстакеров Komatsu производства TCM Corporation, ограничена 42 т, хотя по спецзаказу может быть изготовлен и 45-тонный погрузчик MR450. Базовая модель TCM MR420 стала первым японским ричстакером с клеймом «Made in Japan», но в оснащении имеет все же немало европейских комплектующих, производство которых в Японии не распространено: прежде всего это спредер ELME, мосты Meritor PRC7534W4H (ранее ставили также Kessler) и шины GoodYear 18.00-25 (36- или 40-слойные).

Шестицилиндровый турбодизель Mitsubishi 6D24-TL рабочим объемом 11 945 см3 агрегатирован с четырехступенчатой реверсивной автоматической фирменной трансмиссией TCM TM350, которая позволяет развить скорость до 25 км/ч.

Большегрузные TCM MR450 и TCM MR420/5

Общая система безопасности нагрузки TSLS дает возможность получать информацию о массе, высоте и расстоянии до груза. Фиксаторы снабжены блокировкой замков в фитинге и предотвращают случайное освобождение контейнера на весу. Двухсекционная стрела Tadano позволяет «проносить» 45-футовые контейнеры в продольном состоянии в закрытые склады ответственного хранения (высота по верхней точке стрелы 6,3 м). Ротатор спредера делает возможным разворот контейнера в плане на угол +95°..–185° и перемещение его относительно стрелы на 800 мм в каждую сторону. Гидравлическая система обеспечивает высокую скорость подъема (400 мм/с) и опускания груза (230..300 мм/с).

Расположенная в базе кабина оператора сдвигается вручную на 2,1 м, обеспечивая обзор спереди и открывая доступ под капот. В кабине с круговым обзором предусмотрено многофункциональное кресло оператора KAB 411 на пневмоподвеске и с подлокотниками. В качестве опции ричстакеры комплектуют ТВ-терминалом обзора закрытых зон и противооткатной системой.

Краткие характеристики ричстакеров TCM
Модель Число ярусов контейнеров в 1-м/ 2-м/ 3-м ряду Грузоподъемность макс., т, в 1-м/ 2-м/ 3-м ряду Габаритная длина, мм Масса, т Двигатель Мощность двигателя, л.с.
MR420/4 4/ 4/ 3 42/ 25 /11 10 900 64 Mitsubishi 6D24-TL 270 при 2100 мин–1
MR420/4* 4/ 4/ 3 42/ 34 /16 11 400 70 Mitsubishi 6D24-TL 330 при 2100 мин–1
MR420/5 5/ 4/ 3 42/ 30 / 16 11 600 71 Mitsubishi 6D24-TL 330 при 2100 мин–1
MR450 5/ 4/ 4 45/ 31/ 15 11 600 75 Mitsubishi 6D24-TL 330 при 2200 мин–1
*Модель с аутригерами.

Dalian

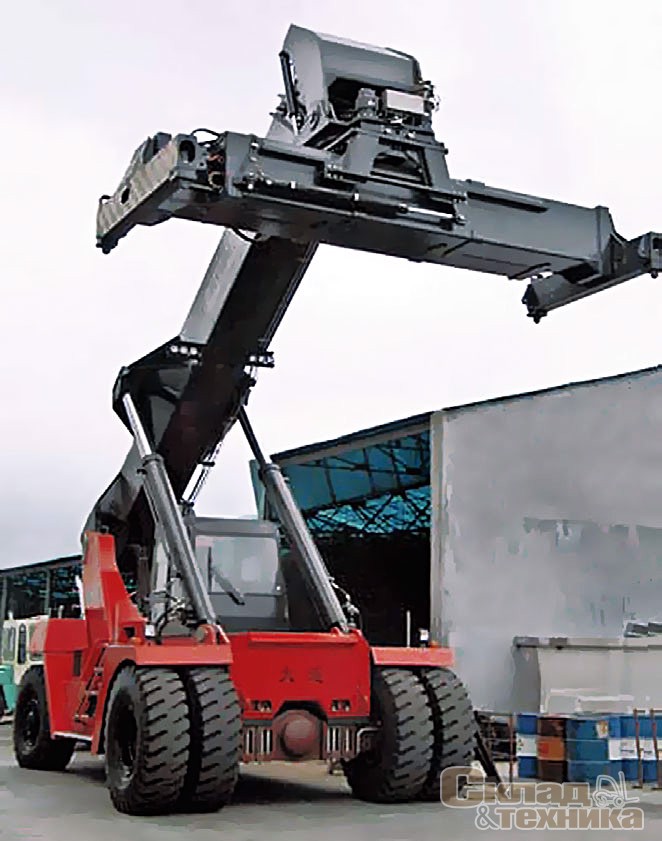

Универсальный Dalian CRS450Z5 для обработки 45-тонных контейнеров

Один из старейших производителей погрузчиков в Китае Dalian Forklift Co., Ltd. одно время являлся единственным ОЕМ-производителем ричстакеров во всей континентальной Азии. Компания названа по имени города Далянь (порт Дальний), где и сконцентрировано ее основное производство.

До недавнего времени в производственной программе Dalian Forklift значилось две модели грузоподъемностью 42 и 45 т, однако в последнее время модель FD420BZ4, предназначенная для работы с 42-тонными контейнерами, выводится из производственной программы, а все силы направлены на продвижение более мощной и совершенной модели CRS450Z5. Обе машины спроектированы по схеме, ставшей классической: передние колеса ведущие, задние – поворотные, дизельный двигатель в центре, два гидроцилиндра приводят в действие телескопическую стрелу коробчатого сечения, кабина смонтирована на раме посередине корпуса. Установленный на Dalian CRS450Z5 спредер ELME 817 аналогичен тому, что устанавливают на ричстакеры Liebherr LRS 645. Поперечное перемещение спредера составляет ±800 мм, поворот в плане равен +195°..–105°. Характеристики грузоподъемности CRS450Z5 находятся на уровне мировых аналогов, что позволяет с успехом экспортировать эту модель, в том числе в Россию. В активе машин Dalian Forklift – высокое качество сборки, подтвержденное в 1996 году сертификатом соответствия ISO 9001, и выгодные условия поставки, подкрепленные общеэкономическим развитием Китая и увеличением доли контейнерных перевозок в Индокитае.

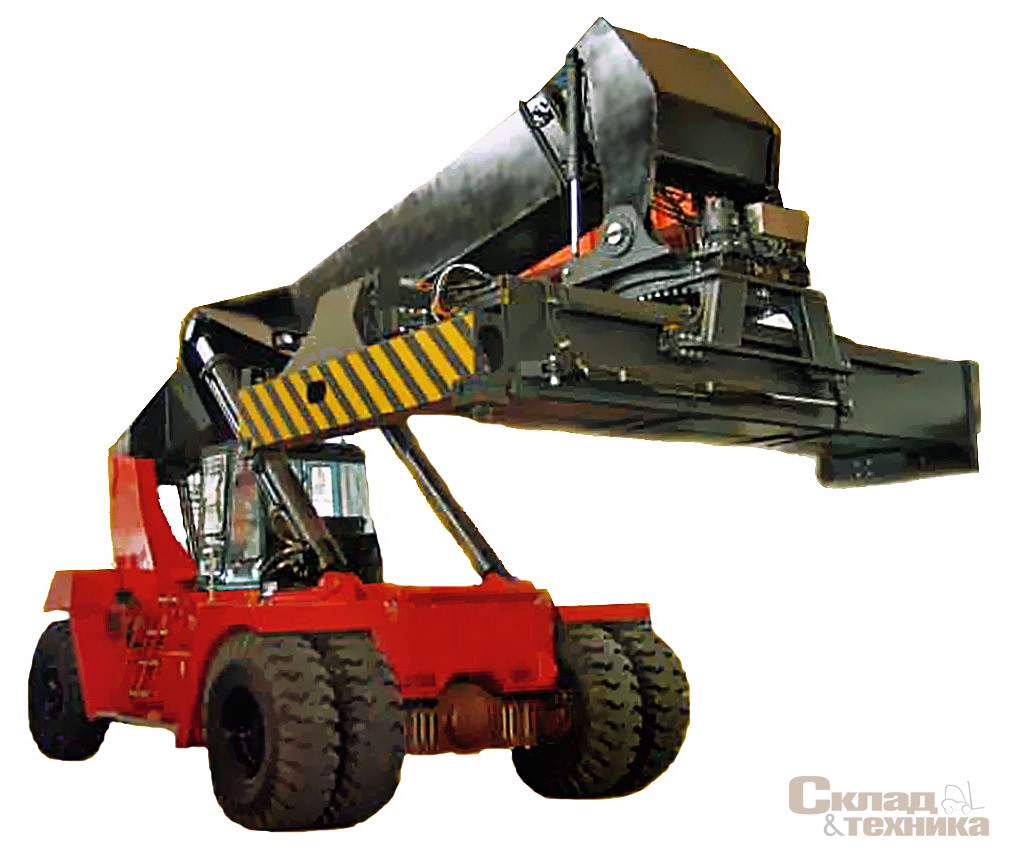

Модель нижнего уровня Dalian FD420BZ4
Краткие характеристики ричстакеров Dalian
Модель Число ярусов контейнеров 8'6" в 1-м/ 2-м/ 3-м ряду Грузоподъем­ность макс., т, в 1-м/ 2-м/ 3-м ряду Высота центра тяжести, мм Масса, т Двигатель Мощность двигателя, л.с. Крутящий момент, Н·м Высота подъема, мм
FD420BZ4 4/ 4/ 3 30,5/ 25/ н.д. 1220 65 Mitsubishi
6D24TCE1
310 при
2000 мин–1
1187 при
1400 мин–1
9,5
CRS450Z5 5/ 4/ 3 45/ 31/ 15 1900 73 Cummins
M11-C330
335 при
2100 мин–1
1458 при
1300 мин–1
14,85

Guangzhou

Концерн Guangzhou Port Machinery Industry Corp. включает два крупных завода: Panyu Nanyue Machinery Manufacturing factory в Гуанчжоу (Guangzhou) и Nanhai Port Machinery Factory в Наньхай (Nanhai), где делают автоприцепы, трейлеры-тяжеловозы, тракторы-тягачи для аэропортов и вокзалов, а также подъемно-транспортное оборудование для базовых и фидерных портов – краны-перегружатели, эстакадные и причальные краны. Головным предприятием является Nanhai Port Machinery Factory, в 1999 году оно сертифицировано по стандарту качества GB/T19001-ISO 9001.

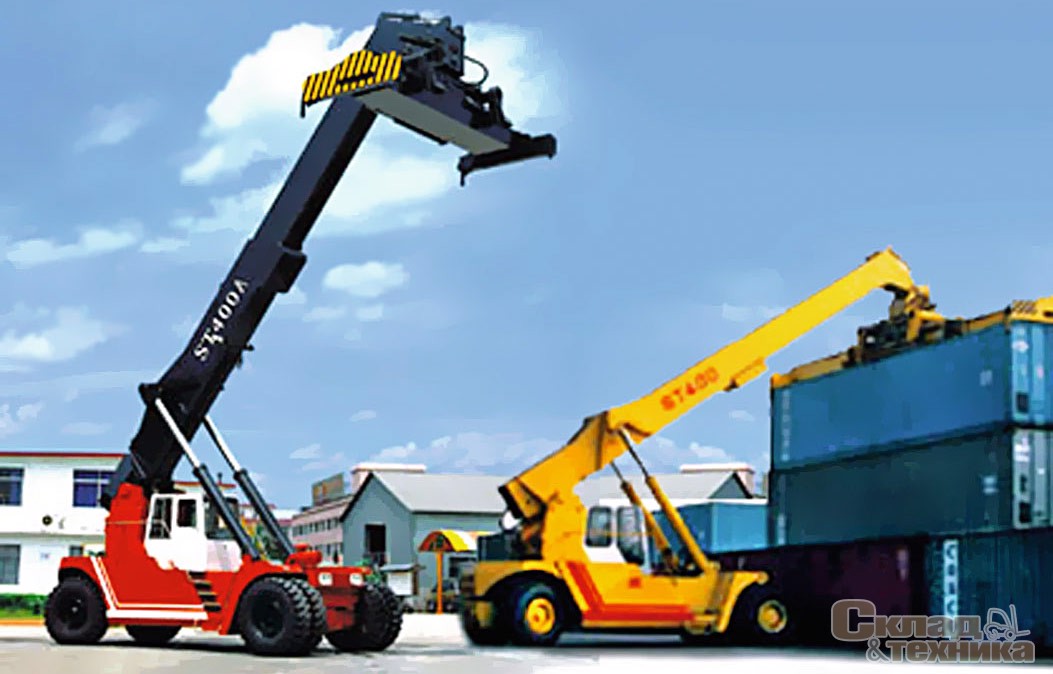

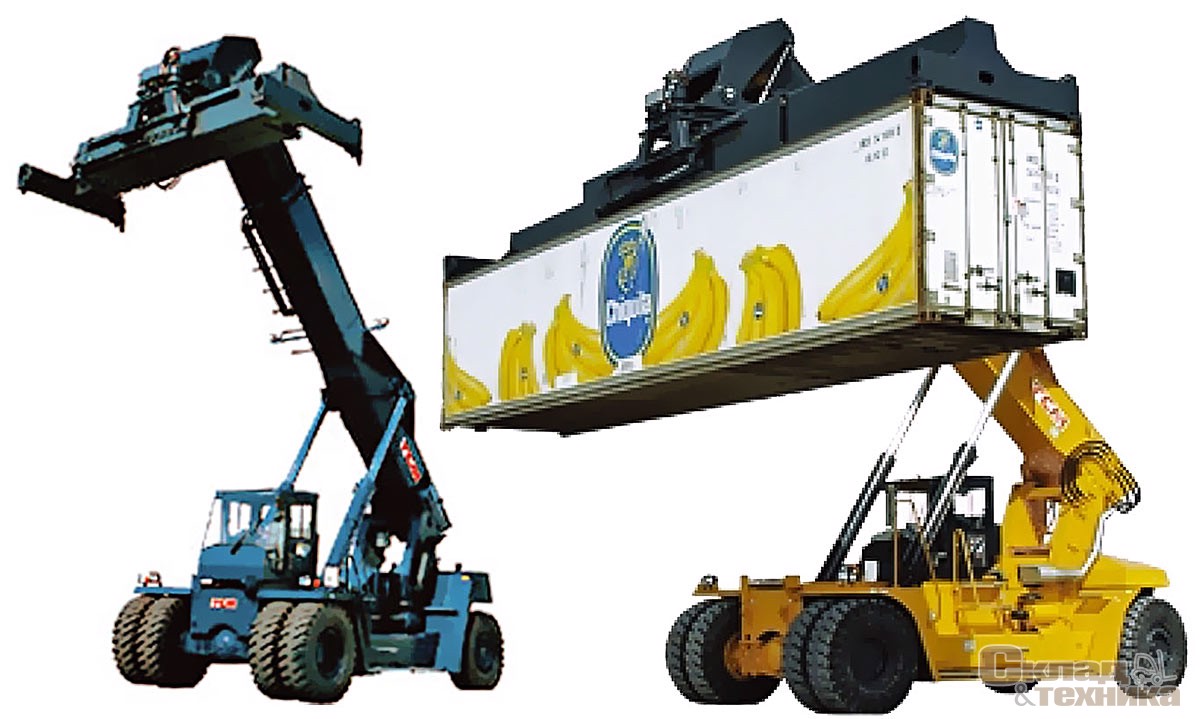

Китайские ричстакеры Guangzhou второго поколения – новый ST400A и его предшественник ST400

Пробой сил компании на рынке контейнерных погрузчиков стала модель JD40. За ней последовала абсолютно новая машина ST400. В 2004 году был представлен модернизированный вариант – ричстакер ST400A c улучшенными характеристиками подъема-опускания стрелы, телескопической стрелой, укрепленной в местах скольжения, а также с измененной гидравлической системой. Погрузчик предназначен только для обработки контейнеров высотой 8’ 6’’ (2591 мм). Основное внимание в разработке уделялось компактности и маневренности для работы на стесненных грузовых дворах и площадках. Радиус поворота составляет всего 8,7 м при колесной базе 5800 мм. Ричстакер ST400A оснащен кабиной собственного производства и дизелем Weifang Steyr, производимым в Китае и отвечающим требованиям Stage II. Гидромеханическая трансмиссия ZF-3WG201 позволяет развить скорость до 25 км/ч с порожним контейнером. Ведущие мосты Kessler немецкого производства оборудованы шинами размерности 18.00-25. Распределение нагрузки по осям в груженом состоянии – 76/ 26 т.

Краткие характеристики ричстакеров Guangzhou и SANY
Модель Число ярусов контейнеров 8'6" в 1-м/ 2-м/ 3-м ряду Грузоподъем­ность макс., т, в 1-м/ 2-м/ 3-м ряду Габаритные размеры, мм Масса, т Двигатель Мощность двигателя, л.с.
Guangzhou ST400A 4/ 4/ 3 40/ 27/ 12 9930х4130х4770 62 Weifang Steyr
WD615-67 G16
240 при
2400 мин–1
SANY RSС45-5M 5/ 4/ 3 45/ 31/ 15 11 230х4130х4780 69,5 Volvo
TWD1240WE
348 при
2100 мин–1

SANY

В конце июля 2005 года на китайском рынке появился совершенно новый производитель ричстакеров – SANY Heavy Industry Co., Ltd. Компания образована в 1994 году в провинции Хунань (Hunan) на волне правительственной программы по привлечению инвестиций в машиностроение от иммигрантов-хуацяо. Сейчас предприятие выпускает бульдозеры, экскаваторы, катки, грейдеры, пайверы, бетононасосы, башенные краны и мобильные асфальтобетонные заводы.

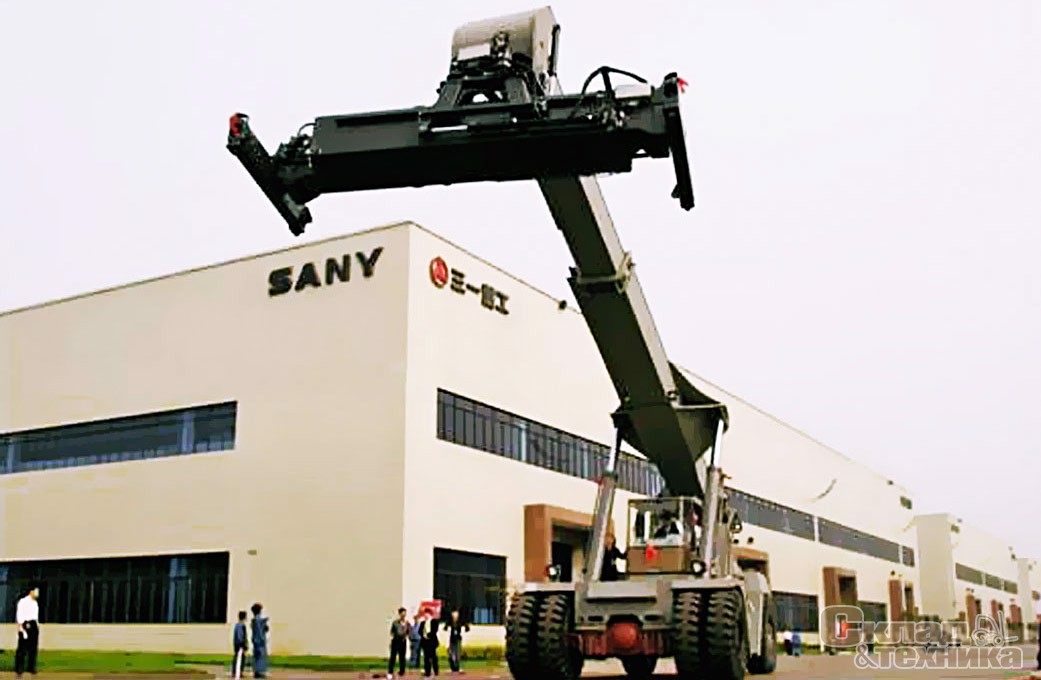

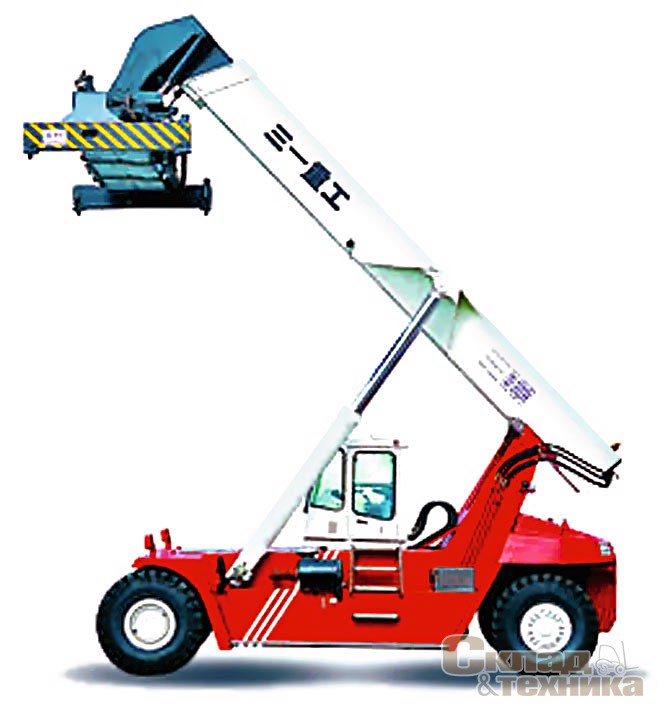

Первый экземпляр ричстакера RSС45-5M вышел из цехов завода SANY Heavy Industry Co. летом 2005 года

Пока в производственной программе фирмы только одна модель ричстакера – RSС45-5M, которая у самого производителя и в отраслевых государственных каталогах обозначается как RSL45-5M. Конструкция и машины, и кабины полностью оригинальная и спроектирована по классической схеме – одинарная двухсекционная телескопическая стрела, установленная на двойной опоре, приводится в действие двумя гидроцилиндрами. Грузоподъемность на пятом ярусе в 1-м ряду составляет 43 т (45 т – только на четвертом ярусе).

Ричстакер оснащен шведским спредером ELME 817 (аналогичным Dalian CRS450Z5 и Liebherr LRS 645) и шестицилиндровым турбодизелем Volvo с системой управления CAN EDC III. В машине использована гидромеханическая трансмиссия Clark 15.5HR36432, что позволяет развивать рабочую скорость вперед 14,8..25,0 км/ч и назад 3,6..8,6 км/ч. Передний ведущий мост Kessler +CO D102 PL341 обеспечивает тяговое усилие до 1500 кН.

Серийный SANY RSС45-5M

Indital

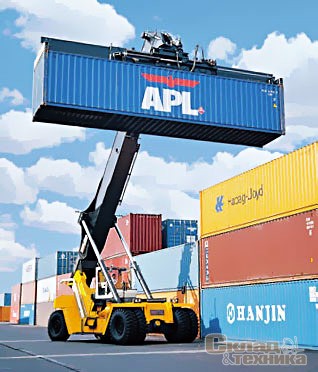

Indital CS 320-5 в индийском порту им. Джавахарлала Неру

Основанная в 1989 г. компания Indital (Индия) ежегодно производит приблизительно 100 ед. ричстакеров серии Contstar, вилочных погрузчиков, мобильных подъемных кранов, терминальных тягачей и другое контейнерное погрузочно-разгрузочное оборудование на фабрике в Peenya в 15 км от Бангалора (Bangalore). Основная модель фирмы ричстакер CS 320-5 является лучшей из производимых компанией и выпускается по 30 ед. в год. По массогабаритным показателям и внешнему виду она представляет собой вариацию ричстакера Kalmar ContChamps. Ричстакер укомплектован турбодизелем Volvo TAD942VE типа D-9 мощностью 260 кВт и полуавтоматической коробкой передач ZF 4WG311 с сервоприводом power-shift. Рабочая масса погрузчика свыше 67 т позволяет обрабатывать контейнеры общей массой до 45 т из 1-го ряда, до 32 т – из 2-го и до 15 т – из 3-го. На верхнем ярусе 1-го ряда грузоподъемность для контейнеров 9’ 6’’ составляет 42 т и 43 т – для контейнеров 8’ 6’’. Поворотный спредер позволяет также разворачивать 20- и 40-футовые контейнеры в плане для перемещения их внутри терминала, крытого ангара или внутрь парома либо судна ро-ро.

Фирма выпускает также ричстакеры грузоподъемностью 40 т и легкие модели для обработки порожних контейнеров и легких грузов контейнерного типа массой не более 8 т.

Технические характеристики ричстакеров Indital и TIL
Модель Число ярусов контейнеров 8'6" в 1-м/ 2-м/ 3-м ряду Грузоподъемность макс., т, в 1-м/ 2-м/ 3-м ряду Высота подъема по спредеру, м Двигатель Мощность двигателя, л.с.
Indital CS 320 5/ 5/ 4 45/ 32/ 17 15,1 Volvo 354
TIL RSL 8 5/ 4/ 3 45/ 32/ н.д. 15,8 Volvo 236
TIL RSL 45 5/ 5/ 4 45/ 32/ н.д. 14,9 Volvo 348

TIL

Корпорация TIL Limited основана в 1944 г. и сейчас располагает двумя заводами вблизи Калькутты и в Сахибабаде. TIL Limited выпускает краново-манипуляторные установки, краны различной грузоподъемности, в том числе на колесных шасси, вилочные погрузчики, землеройную технику, пожарные и вакуумные машины. Бо’льшая часть машин и оборудования выпускается благодаря привилегии на право производства и технической поддержке со стороны компаний BOSS, Defence Research Organisation, Grove, Hencon BV, Manitowoc, National Crane и Unipower Group. В модельном ряду TIL Limited два базовых ричстакера максимальной г/п 8 и 45 т. Они представляют собой погрузчики RSL 82 и RSL 452 испанской компании Luna Equipos Industriales и предназначены для обработки пустых и груженых контейнеров соответственно. Все погрузчики укомплектованы двигателями Volvo.
